Pesawat Deltta dengan Stacking airfoil

[Yudi26]

@Oom Syafik, Trims info nya....

@Oom Shaify.
terimakasih banyak info nya, ntar coba bongkar TX nya , and penyambungan ch ke servo di RX nya nya gimana yah?

@Oom Emilhp,
maap ya Oom jadi ikutan nanya di thread nya Oom, mudah2an masih nyambung ya....

[Ravenchan]

klo TX-RX kelas pemula ( seperti Art tech 4 ch- RX 6ch )eks WD dan sekelas nya ada gak yah buat elevon nya?, apa harus di modif dulu? apa emang harus pake v-tail mixer tsb? btw gambar nya seperti apa yah kira2 Vtail mixer ntu?

yg kelas rx wd 6 ch aja ada jg mixernya,sy ktemu karna gak sengaja.
di remote ada switchnya om,
liat deretan switch setingan,sblm ch1 itu ada yg tertutup stiker yg ada tulisan nor - reverse.switch utk bisa mixing ada di situ.

yup, itu benar sekali. Jika pakai tx WD bawaan coba saja tekan-tekan cover depan bagian yang dekat dengan nor rev nya itu. ntar akan terasa seperti celah sebesar nor rev yang ch1,2,3,4 itu. Nah tinggal dibolongi aja bagian itu dan nampak sebuah switch yang sama persis dengan switch nor rev lainnya.
Pemasangan servo2 ke rx tetap posisi ch1 dan ch2. Matikan tx, geser switch hidden itu. Lalu hidupkan lagi tx nah... silahkan coba.. asyikan? TX ginian udah ada fasilitas elevonnya..

terima kasih bang Shaify yang membagi tips ini sejak awal saat di Medan. hehehe..

[emilhp]

@Oom Syafik, Trims info nya....

@Oom Shaify.
terimakasih banyak info nya, ntar coba bongkar TX nya , and penyambungan ch ke servo di RX nya nya gimana yah?

@Oom Emilhp,
maap ya Oom jadi ikutan nanya di thread nya Oom, mudah2an masih nyambung ya....

Om Yudi, gak apa-apa . . saya juga masih baru si dunia ini .. kesempatan . . . disini banyak pakar dan suhu aeromodelling ... bisa nanya dan berbagi ilmu . .

[emilhp]

iwan21 wrote:
utk Flying wing model gini, baiknya gak usah pake tail lagi, jadi tail boom dibuang aja ( yg penting CG betul2 pas, sesuai hasil tes glide)

Suhu Iwan21, yg betul penentuan CG nya gimana untuk jenis ini ?
Pada saat kosong ya.. bisa di timbang2 titik nya, tapi sesudah di install Batt, Servo, Motor dan Esc apakah kita tetap mengacu pada CG saat kosong ?

[iwan21]

Suhu Iwan21, yg betul penentuan CG nya gimana untuk jenis ini ?
Pada saat kosong ya.. bisa di timbang2 titik nya, tapi sesudah di install Batt, Servo, Motor
dan Esc apakah kita tetap mengacu pada CG saat kosong ?

Betul sekali om, CG mengacu ke titik hasil test glide tsb, jadi tinggal atur2 aja posisi batere dan temen2nya agar pas dg titik tsb

[martin]

WD oranye atau kuning..........pak.......trus RXnya tetap 4 Ch? pencerahan dong

[MrDoms]

Up load dong foto terakhir...

saya jadi binggung nih om.... ini projek selingkuhan atau projek utama??

kapan kelarnya?.... terus yang skymaster kapan pula kerlarnya? wah... wah... dah mulai ikutan "poligabus" nih.... hahahaha

[emilhp]

Dilanjut . .

Setelah di lakukan pelapisan cover dengan sticker plastik (dari toko buku untuk cover) ternyata kurang sreg dan gak PeDe .. masih oot dalam system covering dengan plastik.


Maka di bongkar ulang dan di cover kembali dengan kertas kraft
Maka jadilah seperti ini . .

dipasang LG dengan kawat payung dan dilengkapi dengan jeroan :
ESC 25A,
servo HXT900 kiri-kanan untuk aeleron,
Motor BL TP2409-16,
batt 2200mAH,
Prop 7X6


Setelah RTF . .
Memang dasar oot dan sok PeDe .. gak pake periksa-periksa radio lagi langsung pasang servo untuk aelevon seperti suhu2 titahkan. . dan ternyata . . Radio W-Fly 6Ch yg dipakai tidak support untuk V atau mixing aeleron dan elevator . . hih hik hik .. sedih deh . .
padahal sudah semangat untuk maiden . .

Tepaksa batal maiden terbang perdana . . mungkin nanti di review ulang dan pikirkan gimana supaya bisa terbang . . apakah pakai tail boom elevator seperti awal atau nunggu mixer atau pakai radio sukarelawan he he he.

[iwan21]

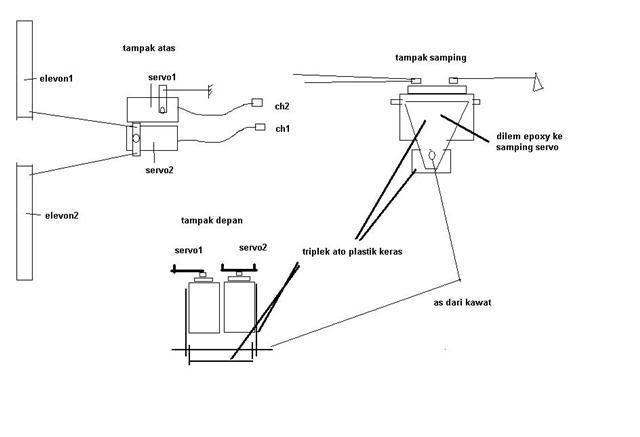

Jaman dulu kala sebelum dikenal mixing elektronik baik yg external maupun di radio, orang pake cara ini.
2 buah servo dilem jadi satu, dikasih dudukan dari kayu/plastik yg ada asnya

[emilhp]

Terimakasih Suhu . .

Wah .. ini dia ilmu tambahan . .
Jadi servo 1 di ikatkan ke mana suhu . . ke body ya ?
