Glider, campur2, proyek Cibeureum

[iwan21]

asikkk,
saya bawa badan aja yah , buat nongton..

[BZ123456]

Batt masih nunggu dari pak iwan21, tail boom? Nunggu pak pos dtg ke rumah. Jadi kita cuman main timbangan aja di lapangan. Nanti sekalian saya bawa plastik bekas...siapa tau ada pengumpul lewat....lumayan dapet hasil dari nimbang2 wekekekekek

[BZ123456]

ok teman-teman...sambil menunggu datangya tail boom ini bisa saya perlihatkan

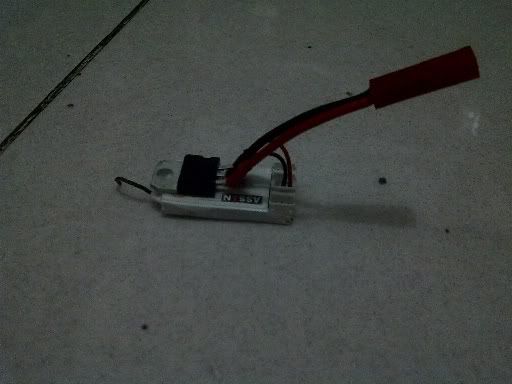

regulator murmer anjuran pak Iwan21...dicek voltase mantep di 5,7 V...makasih suhu

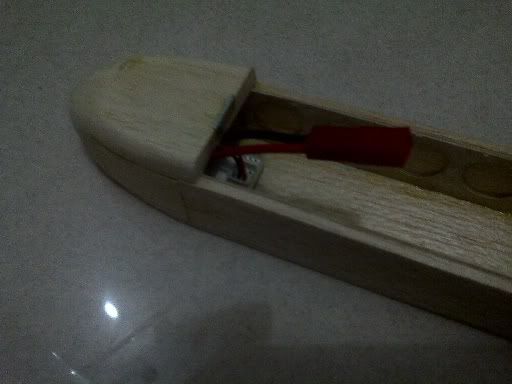

ini terpasang di rx dan sekarang dicoba masuk ke fuse lage


maaf gambarnya geleb

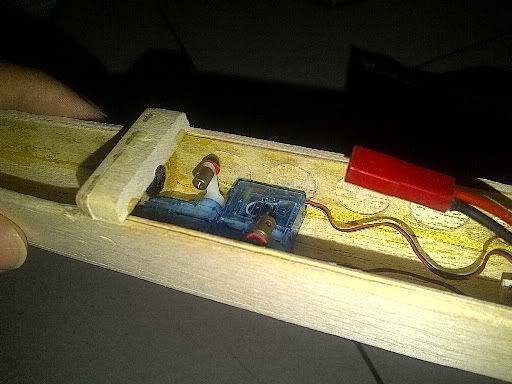

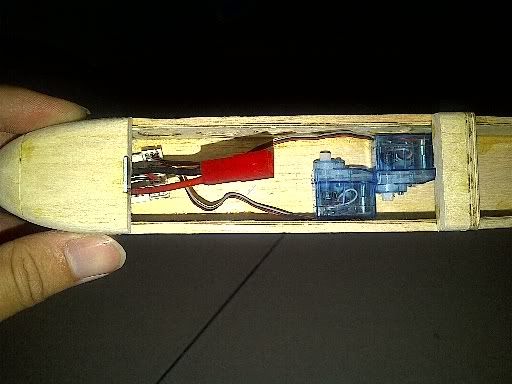

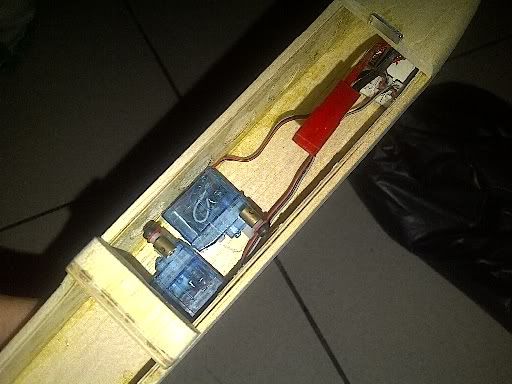

nah ini dipasang bersama servo


terpasang juga mini ez conn yang pernah saya sebut dulu.





ez conn ini nantinya yang akan menghubungkan rudder dan elevator horn dengan servo arm melalui 0,6 mm carbon rod atau dengan 0,6 mm music wire

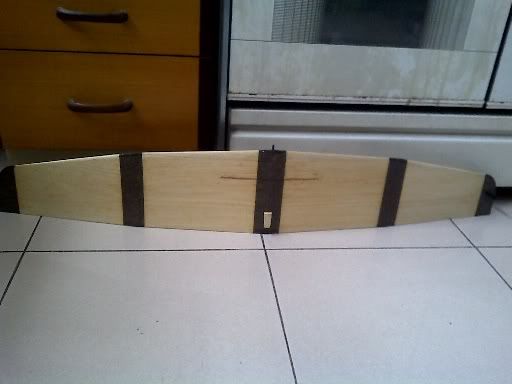

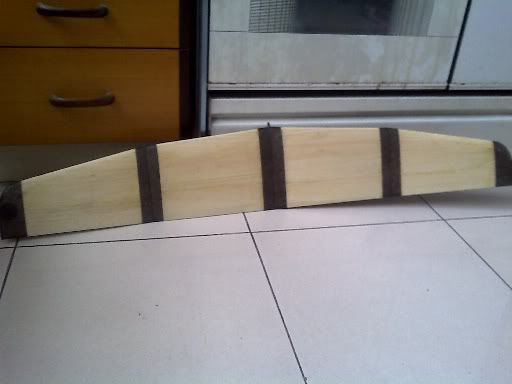

ini wing yang sudah difinishing dengan varnish supaya anti air...dibuat dua lapis saja suapaya gak berat.


gak jadi dilapis TE dan LE nya karena dirasa sudah kuat

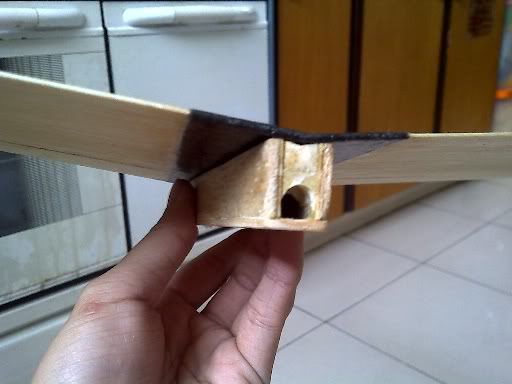

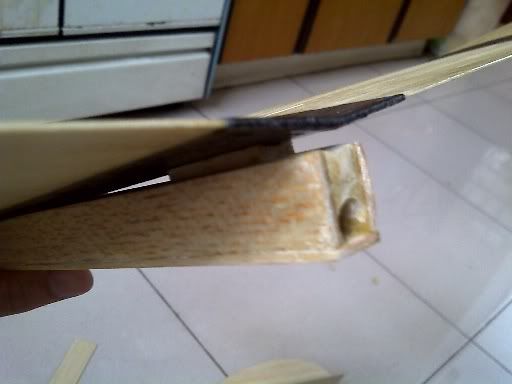

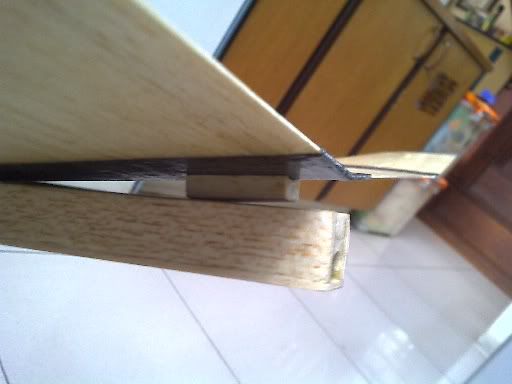

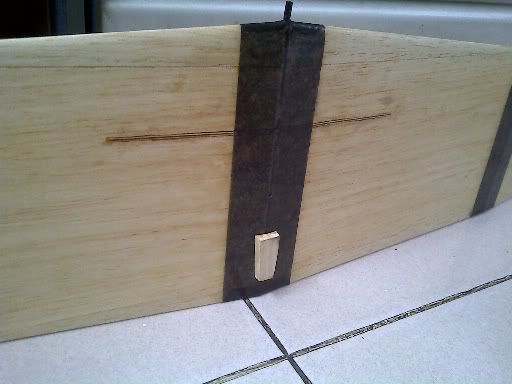

ini bagian belakang, lihat bagian deket TE...itu adalah wing saddle


closer look


nantinya masang begini...supaya badan sayap gak ogel-ogel

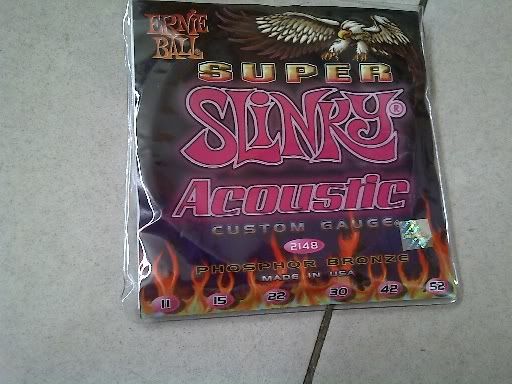

LHHOOOOO APA INI????? mau main music????

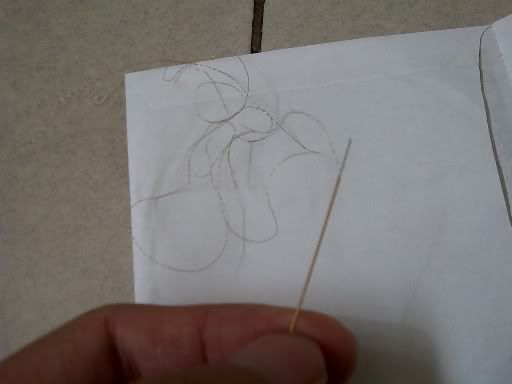

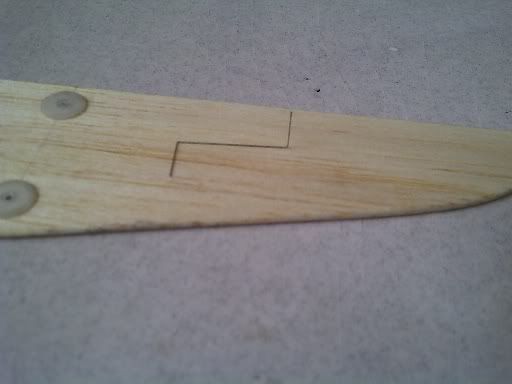

itu dibuat per...senar nomor 3 alias gauge 22 dibuang pelapisnya...diambil corenya...terima kasih suhu gareng joss atas infonya...


buat bentuk seperti ini

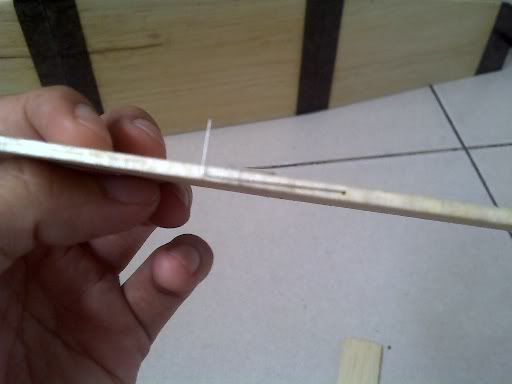

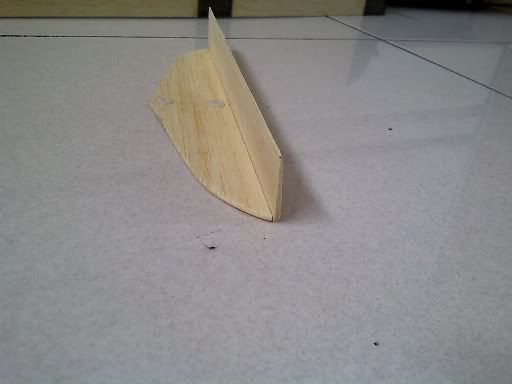

pasang di stab dan elevator


ingat dibuat 90 derajat supaya cukup kuat membentuk sudut 45 pada saat up elevator

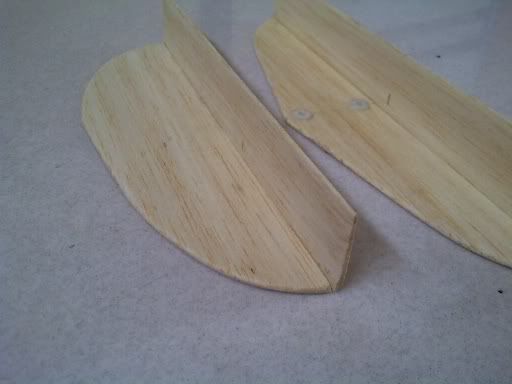

ini yang fin dan rudder juga begitu

[BZ123456]

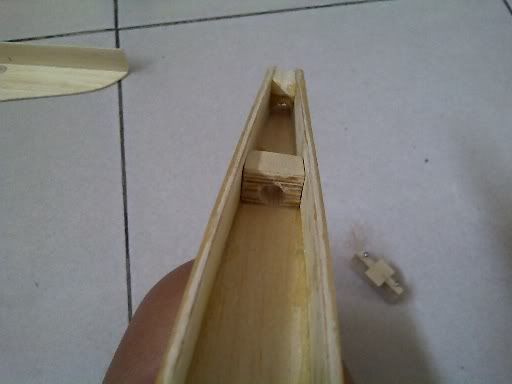

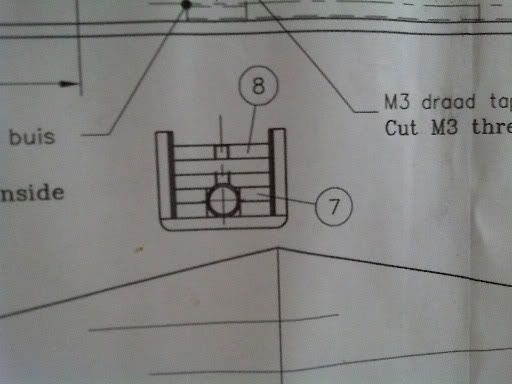

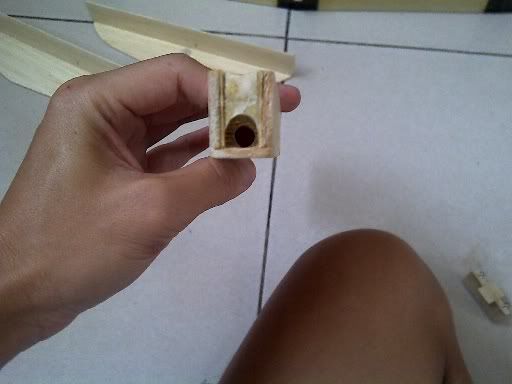

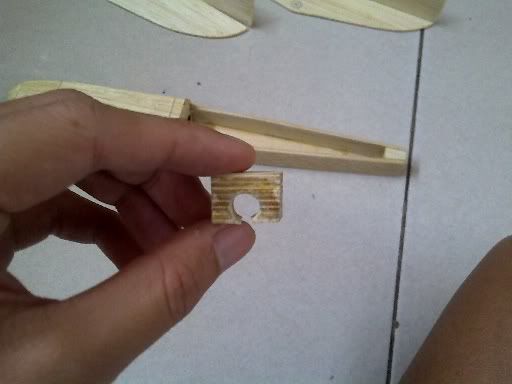

ok selanjutnya....kita modifikasi tail boom fixation....daripada ditumpuk pake triplek kecil-kecil seperti saran yang punya plan saya bikin saja semua ditumpuk terus dilubangi sesuai dengan diameter boom...lebih reliable





ini setelah dipasang di fuselage


tampak dari belakang

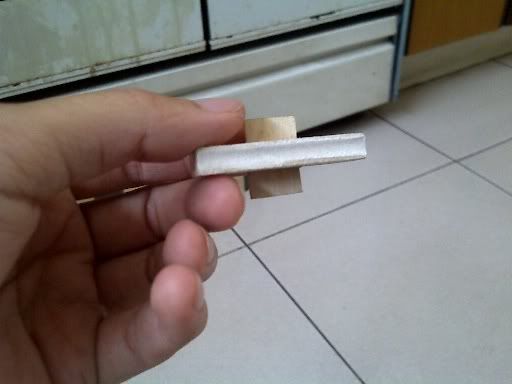

kemudian modifikasi saya selanjutnya adalah stabilizer pylon.

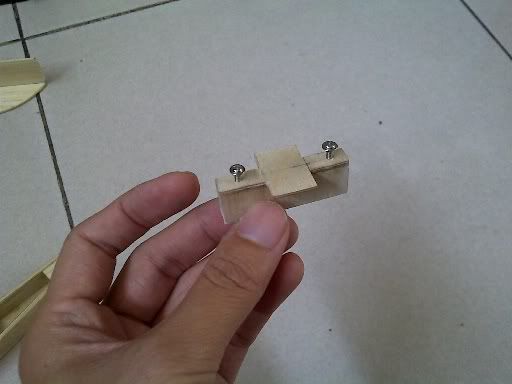

Supaya bisa copot able...ini yang saya kerjakan. Saya buat pylon dari balsa 6 mm dilapisi triplek 1 mm kemudian dipasang screw dari micro servo.


supaya nanti bidang yang melekat dengan tail boom banyak, harus dibuat groove di bagian bawah

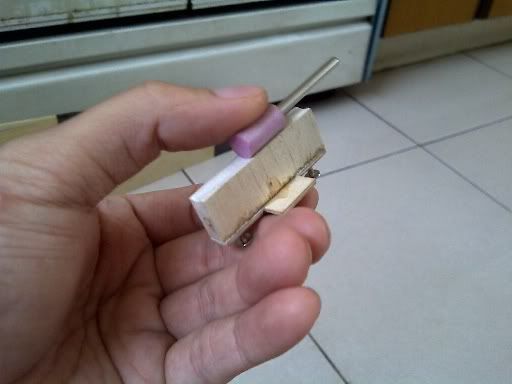

memakai stone grinder 8 mm digosok saja


hasilnya...

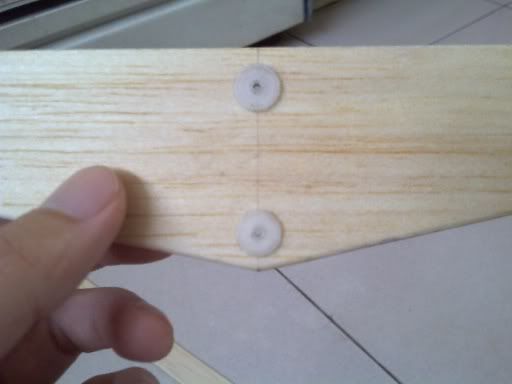

supaya stab mempunyai kekuatan nahan screw dibuat ring dari nylon gear micro servo bekas...males bikin dari triplek 8 mm.

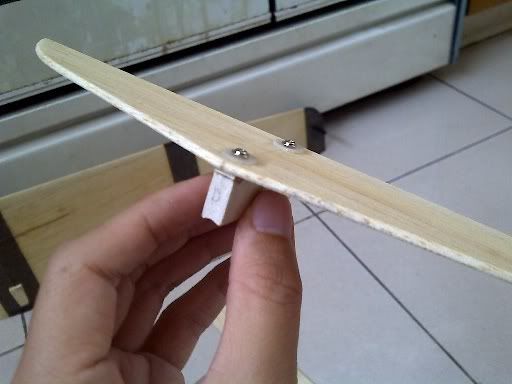

terpasang


makan dulu ah....

[ariebudi]

servonya pake apa om ben...
kawat pernya ngga kaku banget kan...
kalo torsi servonya pas2an dan centering ngga bagus bisa merepotkan lo...
susah balik ke tengah...

[BZ123456]

servo saya sudah pernah tampilkan di halaman 13, HK S0251, 2,5 g torsi 0,17.
Kawat?.....hehehehe ini yang bikin saya happy.....nomer 3 atau gauge 22 sudah cukup untuk melawan angin kala up elevator...dan cukup ringan di lawan dengan torsi servo....ini bisikannya suhu gareng joss. kalaupun masih kurang puas bisa naik pangkat ke nomer 4 tapi servo saya mungkin nantinya ngos-ngosan

[BZ123456]

ok kita teruskan

ini saya buat control horn untuk elevator dan rudder dari carbon plate 1 mm. hanya elevator horn yang dipasang mini ez conn karena nantinya hanya dia yang copot able. untuk rudder horn akan dimatikan ke carbon rod.

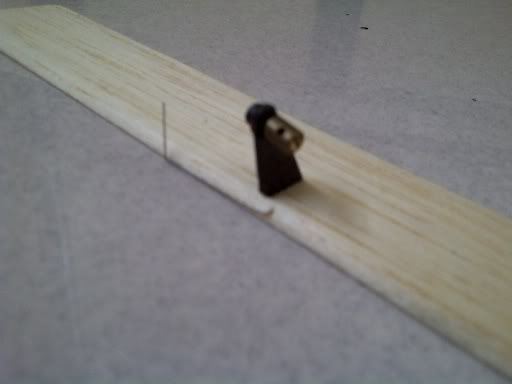

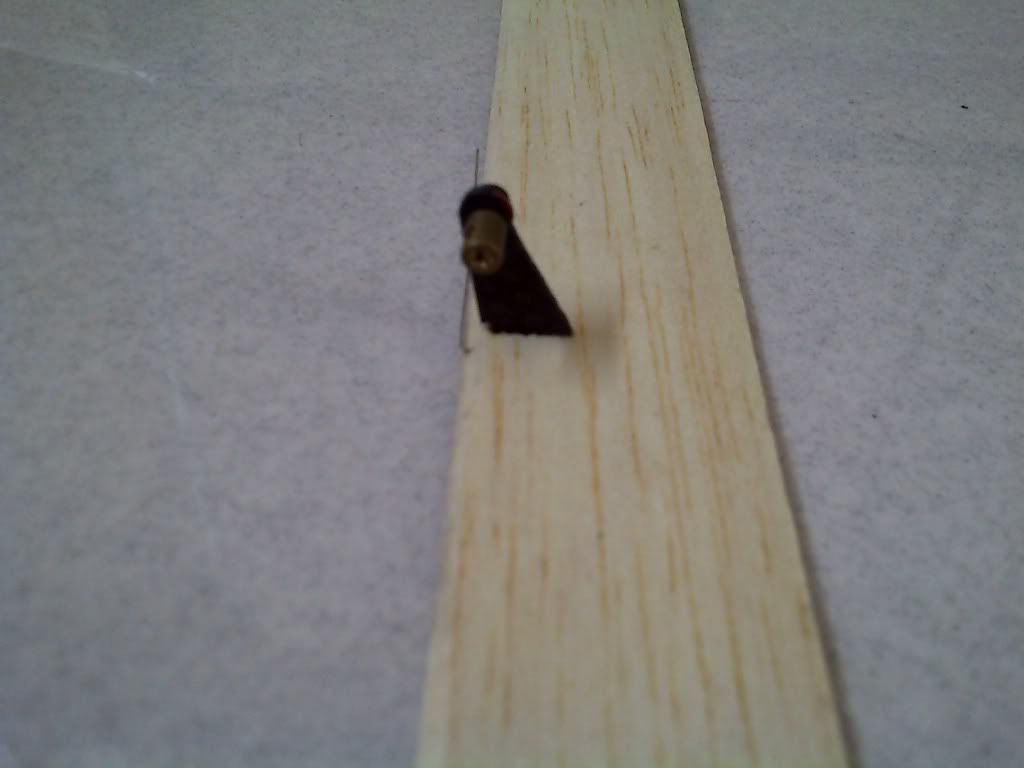

ini yang elevator horn

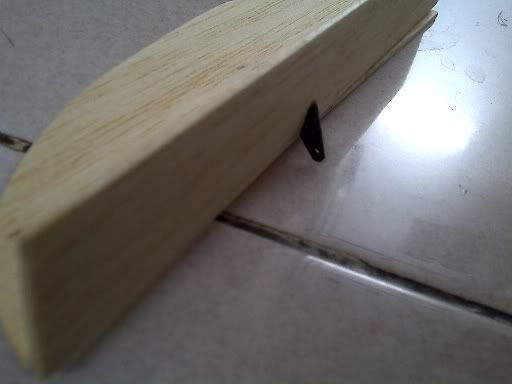

ini yang rudder horn

[BZ123456]

[size=200]HOLD YOUR BREATH CIBEREUMIST!!![/size]
Postman Pat just came....and he drop these!!!!!


Pak Jaka....akhirnya proyek kita bisa kelar juga.....tinggal nunggu batt ya
sampe ketemu di cibereum...postman Benny akan bawa skyshark ke lapangan...

[iwan21]

mingu besok dah test flight dong dio Cibeureum ?
saya bawain lipo 2s/180 mAh ya ( stok saya, yg titipan sih belom dateng)

[BZ123456]

wuhuuuu...boleh pak iwan21....kita cek CG dengan berat batt...ehm berapa ya itu 16 g?
