MiG-17F Fresco, nyoba buat kontes akhir tahun 2009

[iwan21]

Pak Rodji,... pake ducted fan ya....biar mantap.....?,....

Pusher kang, kontesnya kan pusher jet .
kalo EDF mah buat main sendiri ajah, kagak buat ikut kontes

[purwanu]

Pak Rodji,... pake ducted fan ya....biar mantap.....?,....

Pusher kang, kontesnya kan pusher jet .
kalo EDF mah buat main sendiri ajah, kagak buat ikut kontes

Kayaknya motor bracketnya musti agak jauh ke belakang ya??
Kayaknya ini bakal ngibrit juga...

[Abi Ghiffa]

Ternyata MIG juga bisa di fresco,..kirain cuman Bandeng saja yg bisa di frsco,..

Bravo om suhu,..ayo semangat..!

[iwan21]

nambah dikit2

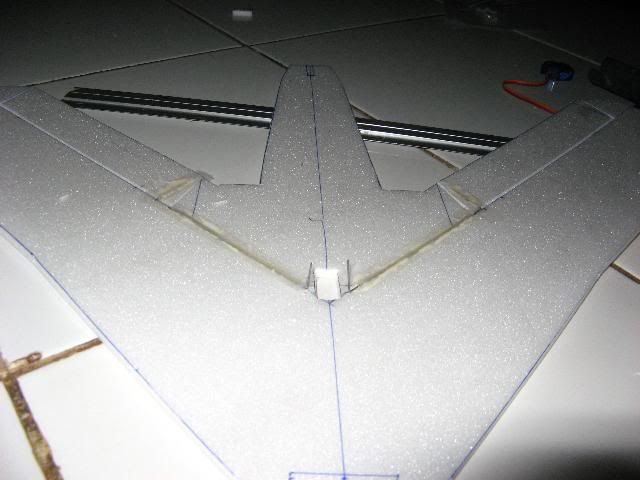

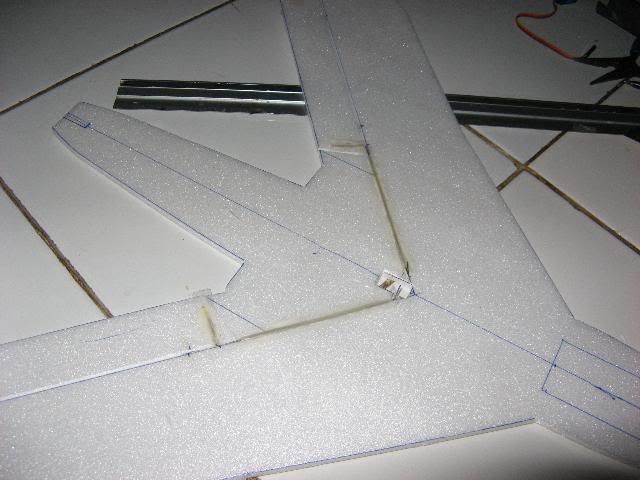

bikin aileron torque dulu

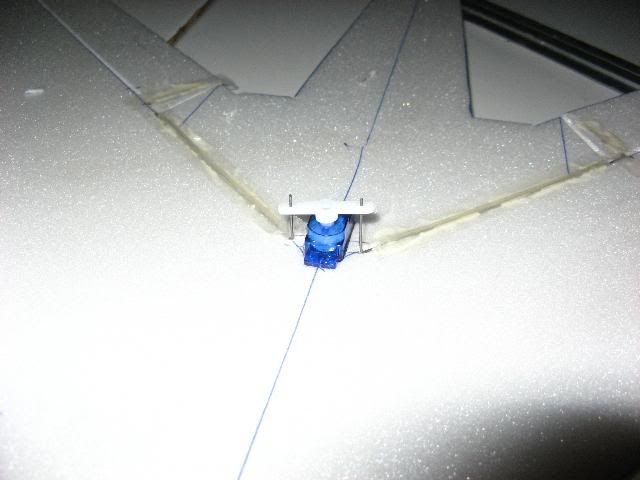

servonya gini masangnya (hxt-500)


bahan torque rod = baja 1mm yg biasa buat pushrod
tubing pake selang plastik pinggiran tas ( tali kur)

[emilhp]

Dengan sudut putar begini apakah cukup dan aman untuk servo suhu . .
Saya pernah coba dengan gaya begini . . korban satu servo rontok gigi nya . . dan sudut aeleron kurang .. (atau saya yg salah ya . .)

[black_tiger]

Ternyata MIG juga bisa di fresco,..kirain cuman Bandeng saja yg bisa di frsco,..

Bravo om suhu,..ayo semangat..!

itu mah velcro kale om.... hehehhh..
sori oot...
mantap suhu... lanjutkan...

[iwan21]

Dengan sudut putar begini apakah cukup dan aman untuk servo suhu . .
Saya pernah coba dengan gaya begini . . korban satu servo rontok gigi nya . . dan sudut aeleron kurang .. (atau saya yg salah ya . .)

yg ini aman bang, geraknya dikit banget kok, ditambah lagi kabel bajanya agak lentur

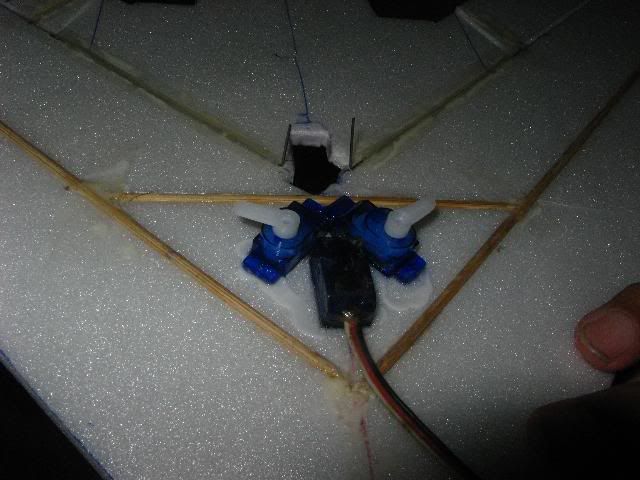

tahapan berikut kasih spar, ini spar favorit saya utk swept wing/delta, dari tusuk sate dibikin berbentuk huruf " A "

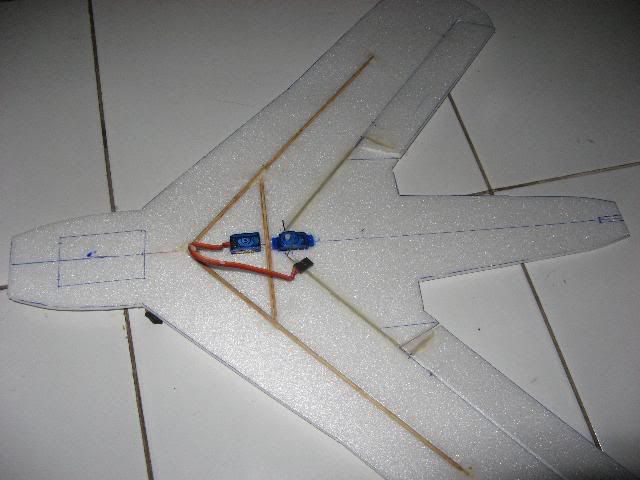

karena kemungkinnan motor menjorok agak jauh kebelakang, maka semua servo dipasang didepan CG
yg saya gambar kotak pake bolpen itu rencana tempat baterenya

motor sementara belum putus pake apa, nanti setelah body kosong selesai mau ditimbang dulu supaya bisa milih motor yg pas

[Syafik]

mantappp sudah muncul progresnya... dilanjut suhu diintip terus nih

[bayukaze]

Dengan sudut putar begini apakah cukup dan aman untuk servo suhu . .
Saya pernah coba dengan gaya begini . . korban satu servo rontok gigi nya . . dan sudut aeleron kurang .. (atau saya yg salah ya . .)

dari view begini agak sulit membayangkan arah gerak lengannya.
tanya nih, bukankah arah gerakan harus tegak lurus terhadap poros lengan servo?
Tapi *membayangkan* kalau masang servonya bisa "pas" sudutnya bakalan sangat efektif gerakannya. kok jadi aneh bahasaku ini...

[iwan21]

dari view begini agak sulit membayangkan arah gerak lengannya.
tanya nih, bukankah arah gerakan harus tegak lurus terhadap poros lengan servo?
Tapi *membayangkan* kalau masang servonya bisa "pas" sudutnya bakalan sangat efektif gerakannya. kok jadi aneh bahasaku ini...

susah bayangin ya om?, bisa kok bekerja dg baik
cuman gerak aileronnya dikit banget ternyata , akhirnya dirubah lagi pake 2 servo
