Turbin Jet home made

[denysafari]

ilmunya gak kejangkau. suhu cara bikin pompanya gimana boleh minta detailnya gk

[andreas13]

Mengisi waktu luang coba bikin lagi fuel pump untuk turbinnya, kebetulan bahannya tersedia (ngoprek).
Untuk keperluan ini dibutuhkan pompa dgn tekanan yg cukup tinggi, jadi yg cocok adalah jenis gear pump (pompa roda gigi).
Bahannya dari papan pcb, gear tamiya dan motor brushed bekas heli mainan 3 chanel

masukan dan ide yang cemerlang suhu.....

[unding]

:ampun ilmunya gak kejangkau. suhu cara bikin pompanya gimana boleh minta detailnya gk

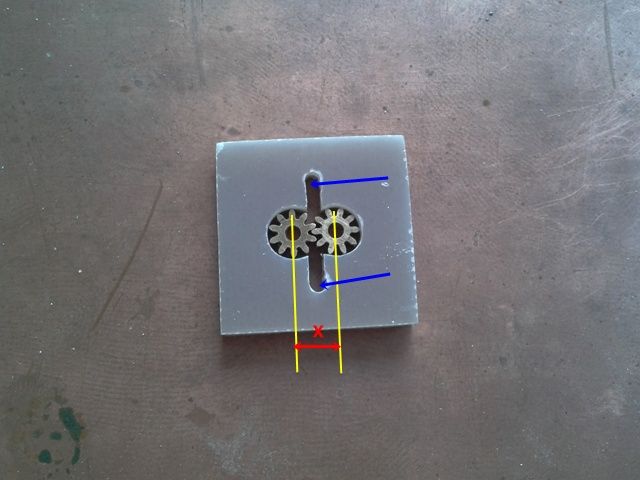

Tidak perlu secara detail om, ukuran disesuaikan saja dgn bahan yg ada, cuma yg perlu diperhatikan adalah ketebalan gearnya harus sama dengan ketebalan housing. Untuk housing (rumah pompa) saya pakai 2 lapis pcb (total ketebalan 3 mm) lalu gearnya dipapas hingga ketebalannya sama (diputar pada motor sambil diamplas). Demikian juga diameter gear dgn lubang housing harus sama (longgar sedikit saja). Gear 1 diputar langsung oleh shaft motor, sedangkan gear 2 ikut saja berputar (ada shaft penyangga). Langkah pertama adalah menentukan letak dan jarak titik tengah lubang gear/ housing (X), saluran input/output (panah biru) tergantung arah putaran motor, selanjutnya foto2 dihalaman sebelumnya bisa membantu.


Cara kerjanya

[emilhp]

Mengisi waktu luang coba bikin lagi fuel pump untuk turbinnya, kebetulan bahannya tersedia (ngoprek).
Untuk keperluan ini dibutuhkan pompa dgn tekanan yg cukup tinggi, jadi yg cocok adalah jenis gear pump (pompa roda gigi).
Bahannya dari papan pcb, gear tamiya dan motor brushed bekas heli mainan 3 chanel

Brilliant . .

[iwan21]

Kebetulan pompa aquarium saya rusak, motor brushed ada, gear plastik banyak, pcb rasanya masih ada, pipa tembaga kapiler ada....
semua bahan siap...waktunya yg gak siap hiskkk

terima kasih pak suhu, yg ide2nya sangat bermanfaat..............

[hidayat07]

Wah,sy bersyukur neh krn satu persatu elmu warisan leluhur sdh mulai nampak.ide yg sangat simpel dan reallistis semakin jelas...materialnya ada di sekitar (kecuali bearing keramik)....salut suhu....

[fadliputra]

mantap ilmu suhu .....

[Charles]

Mesin jet bikin sendiri...alat lasnya bikin sendiri...eh pompa bahan bakar juga bikin sendiri...ampun deh suhu satu ini..

[NF]

da pideonya saja , fuel tank nya saja pakai ex butane gas tank , pasang valve / pentil mobil............DIY lah........real home brew...

[andreansyah]

tidak bisa berkata apa2 lg dengan suhu satu ini hanya bisa bilang 'lanjutkan'dan
