Shoestring Air Racer

Post by NF » 17 Feb 2007, 06:52

LHOOO.... tail gearnya mannnnaaaaa???????

Post by **Wind Raider** » 17 Feb 2007, 09:03

kan baru 80 % ....
mudah2an hari ini kelar ...

Post by **Wind Raider** » 17 Feb 2007, 12:27

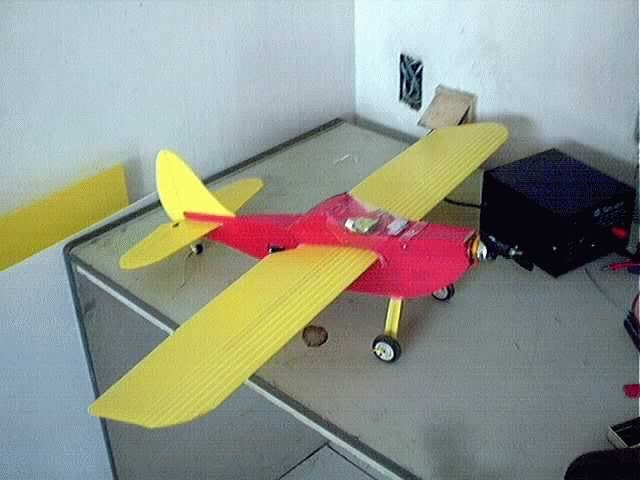

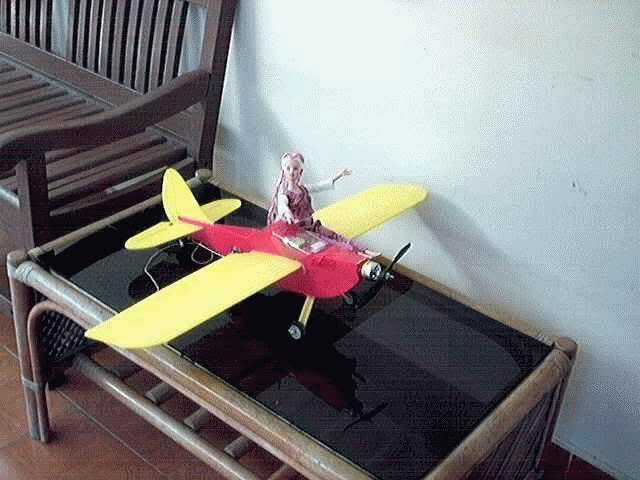

Ready to fly ......

Photo bersama humas ...

Post by **Wind Raider** » 17 Feb 2007, 12:43

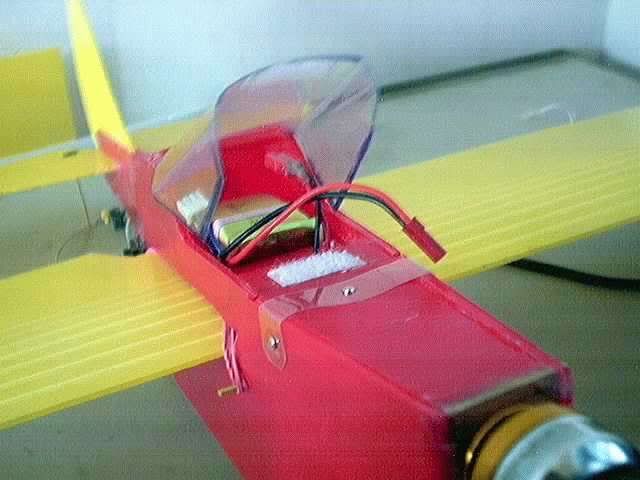

tempat baterai

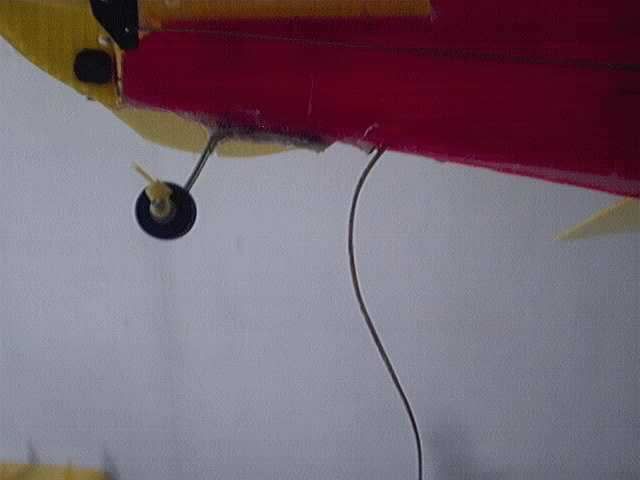

roda belakang dari roller cassette

Post by **iwan21** » 17 Feb 2007, 12:57

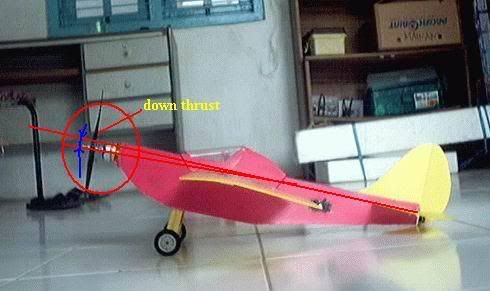

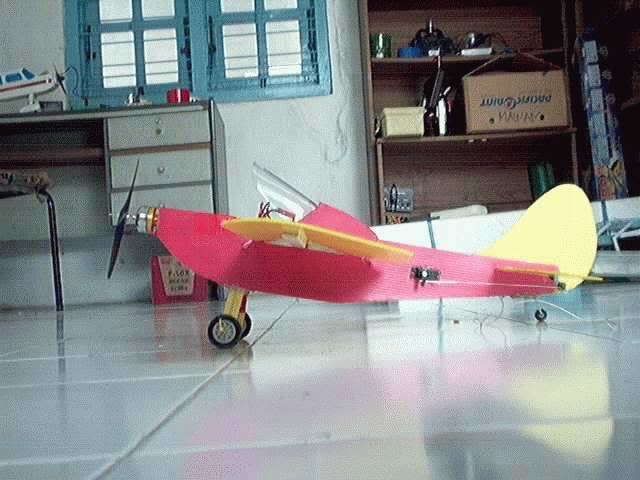

Nih Down thrustnya , keliatan kan ??? :

Post by **Wind Raider** » 17 Feb 2007, 13:58

Hua hahahaa .... matanya suhu memang jeli ...
Rupanya mata pak roji udah dilengkapi leveling built in. =D>

Thanks suhu ...

Waktu saya pasang dudukan motor , motornya sendiri sudah saya pasang pada potongan trilek 2,5 x 3 cm . Jadi waktu ( dudukan + motor ) dilem ; krn beratnya motor , dudukan jadi tertarik turun dikit pada waktu lem kering . Mau bongkar lagi kagok ... lagian kasih down thrust dikit gak masalah ...

Alasan saya sering pasang motor 0 derajat :
1. krn lebih gampang masangnya
2. lebih mudah rogging / take off .
3. thrust to weight ratio tidak terlalu besar

Sebenarnya memang dianjurkan pasang motor ( pd mode tractor ) dengan sedikit down thrust dan sedikit right thrust .

Untuk pesawat high wing mungkin hal ini tidak terlalu terasa ( krn titik berat berada di bawah sayap ) tapi pada pesawat mid wing dan low wing pengaruhnya cukup significant .

Post by **Wind Raider** » 18 Feb 2007, 19:16

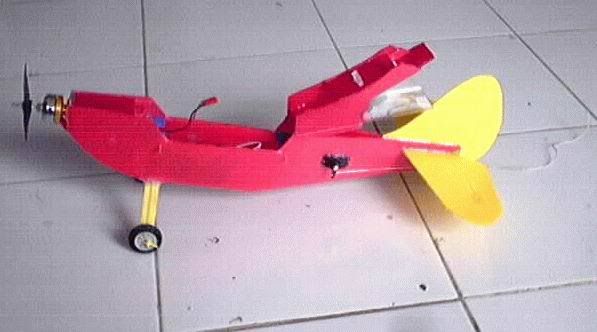

bagian atas bisa dibuka - tutup utk memasang / melepas sayap

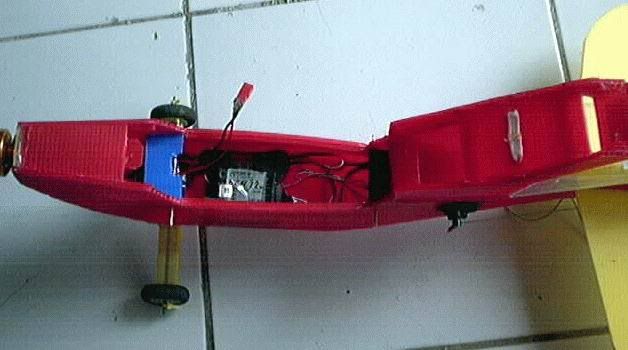

Penempatan esc dan rx

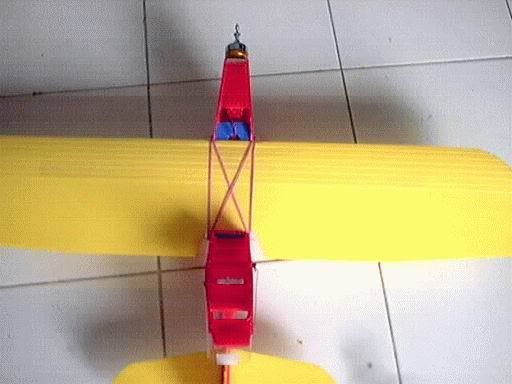

Sayap dipasang pakai karet . Posisi sayap harus center .
Kemudian bagian atas ditutup dan disekrup pda bagian depan ( sebenarnya dikasih clear packing tape pun udah cukup kuat )

Post by **Wind Raider** » 18 Feb 2007, 19:16

Data2 pesawat :

Demension :
Wing Span : 75 cm
Rx : Arttech micro receiver .
Esc : Tower Pro 18 A
Motor : Outrunner Brushless Tower Pro BM2408-21.
Battery : Lipo 2 cell 800mAh ( berat kira2 40 gr )
Servos : 2 micro servos for stabilizer and rudder
Prop : 70 x 40 - 70 x 60
Auw : 335 grams

Post by **Wind Raider** » 18 Feb 2007, 19:16

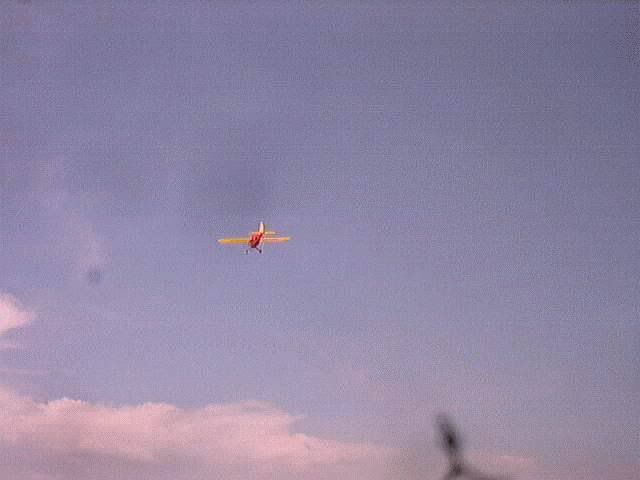

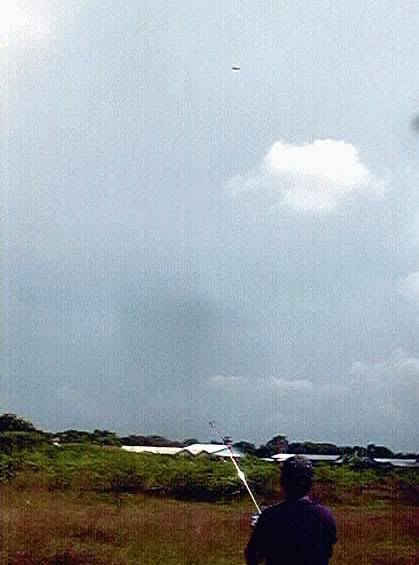

Maiden report

1.Berhubung lapangan becek , tak ada jln lain kecuali handlauch .

2.Sayang cuaca kurang bagus ; anginnya kencang ( lihat pita pada remote ) . Pesawat jadi agak nose up padahal udah dikasih down thrust

3. Cukup lumayanlah .... Waktu dicoba terbang inverted , sayap agak bergetar krn sparnya kurang kuat . Pesawat agak cepat dan rudder cukup sensitif .

4. Pesawat agak miring kekiri , jadi hrs diimbangi dengan rudder kekanan

Post by **Wind Raider** » 18 Feb 2007, 21:11

Catatan:
1. Pesawat agak miring kekiri ; mungkin right thrust perlu ditambah sedikit .
Cara lain adalah dengan mengganjal sayap agar miring ke kanan sedikit .

2. Mengenai nose up ; mungkin krn angin agak kencang atau mungkin cg sedikit agak mundur ( belum bisa disimpulkan krn maiden dilakukan pada waktu angin kencang ).
Cara mengatasi adalah dengan menyetel cg agar maju sedikit atau down thrust ditambahin .
Cara lain adalah memperkecil wing incidence dengan mengganjal dudukan sayap belakang kira2-3 mili )

3. rudder agak sensitif . Usahakan sebelum mencapai ketinggian yg memadai ; jgn menggerakkan rudder scr extrem . Jangan terbangkan pesawat waktu angin kencang ....

4. Kalau pesawat sudah ditrim dengan baik dan diberi airelons ; saya rasa pesawat ini cukup lumayan buat latihan aerobatic .

5. Sekian dan terimakasih atas dukungan2 rekan2 semua , terutama pak NF , Shaify ,Tn , , Coyo , Jdex , dll ; dan yg pasti : Maestro Roji . Silakan ditrim lagi pesawatnya agar oyeeeeeeee.... Jgn segan2 memberikan tanggapan ya ..

Pesawat Shoestring rencana senin besok akan berangkat ke P Jati ..... Dagggggg .... Auf wiedersehn di G.A.F Lembang ...
