RED ARROW

Post by **Ary** » 16 Apr 2007, 15:26

Kalau RedArrow sy, dapatkan dari surabaya hobby, kebetulan yg sy beli yg tanpa motor, diameter
ductedfannya 64 mm,dan diameter motor mountnya 20mm,
menurut buku manualnya :
esc yg disarankan pabrik 25 A
Lipo 3sell 1800mA 10C
Motor B2040 KV 4300

Disinilah keanehan mulai...

Lipo 1800 10c ... berarti max 18A ??
Motor 2040 ......diameter 20mm dan panjang 40mm, sepengetahuan saya motor dgn diameter 20mm
yg terkuat dipasaran rating tertingginya 20A

Setelah motor standar maupun bukan, dibebani ductedfannya , arus yg dikonsumsi rata2 30 A lebih
itupun dgn terbang yg seperti Wing dragon standar,bayangkan terbangnya si Redarrow jika kita set spt
saran pabrik ...(18 amp)..

jadi tdk heran hampir semua pemilik redarrow motornya jebol..

Post by **Ary** » 16 Apr 2007, 15:52

Karena melihat semua Redarrow rekan2 pada jebol, motor yg sy rencananya gunakan untuk redarrow

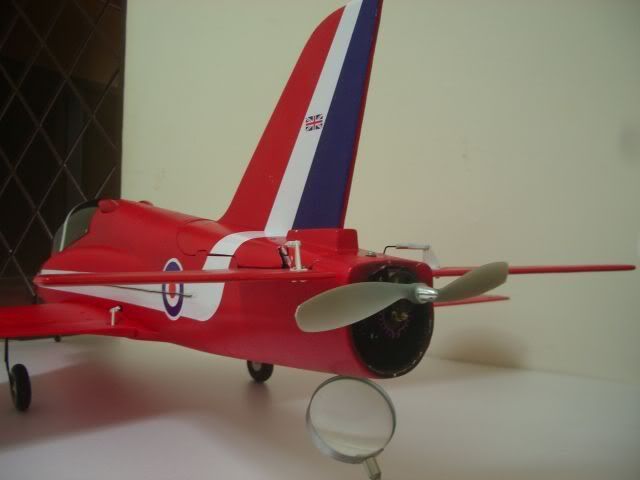

sy, ( himaxx 2025 KV 5300 ) tdk jdi sy pasang, sy tambahkan gear dgn rasio 1:5.33 dan dipasangkan dgn prop 7.5X6 ...kemudian saya pasang di belakang red arrow sy...jd pusher jet

Berat rtfnya jd 800 gram. Konsumsi arusnya 19A, Dan terbangnya mulus dan speednya diatas
Redarrow yg mengunakan motor ductedfan 30 A.....

Post by **iwan21** » 16 Apr 2007, 16:33

Sip, solusi yg bagus om...emang D/F itu enak diliat dan didenger suaranya, cuman mesti temen2 tau efsiensinya rendah banget..
Dengan pusher , apalagi kalo dapet prop yg warna putih, enggak akan ada bedanya tapi dg konsumsi batere yg lebih hemat akan didapat hasil yg lebih baik....

Post by **Ary** » 16 Apr 2007, 18:24

Lo memang ada prop warna putih Om iwan? yg saya pakai ini apc warnanya abu2, kalau sdh muter
tdk kelihatan sama skl, apalagi kalo sdh terbang.
apalagi ini pes terbangnya tenang banget, bagus skl...

Tomtrojan · Post by **Tomtrojan** » 16 Apr 2007, 22:06

Bli Ary, tolong di close up motornya dunk biar kelihatan detil pemasangan/mounting motornya. Saya belum tertarik beli pesawat ini krn sdh ngira pasti banyak trouble di ducted fannya, tapi setelah liat idenya bli ary jadi tertarik utk nyoba. Oh ya..kalo misalnya BL nya dipasang langsung tanpa pake gear box kira apa pengaruhnya..? Thx

Post by **iwan21** » 17 Apr 2007, 08:44

Kalo pake Gunther prop kan warnanya putih om (kayak di Projeti) ,, cuman ukuran kecil2 he hehe, enggak ada yg diatas 8 in.....seperti yg saya pakai di Chaser#2 saya...

Om Tom, kalo mau direct drive, pakai prop ukuran kecil, bisa Grunther 6x3...atau APC 5x5.....cuman kendalanya agak susah ROG karena walau pitch speed nya tinggi tapi thrustnya kecil., betul begitu om Ary ???

Post by **Ary** » 17 Apr 2007, 09:23

@Om Tomtrojan,@Om Iwan21, benar skl untuk direct drive motor inrunner bawaanya RE '4200kv,
kita butuh prop 4X3 karena Kv motor tsb yg tinggi,akibatnya kita dapat speed tinggi dan torsi rendah skl. sedangakan untuk RE menurut pendapat sy kita butuh speed dan torsi yg berimbang karena pes ini lumayan berbodi jadi dragnya lumayan.
Motor yg rencana awal sy gunakan jg kvnya tinggi skl '5300
kalau direct butuh prop 4X3 jg.kalau dipaksa prop lebih besar lg,motor bakal jebol krn Amp naik gilagilaan, solusinya sy gunakan gearbox 1:5.33 untuk menurunkan KV nya sekaligus mendapatkan torsi yg lebih besar,
lebih simple lg jika dr awal beli RE tanpa motor kemudian dibelikan motor BL yg outrunner yg sesuai jd tanpa gearbox lg.

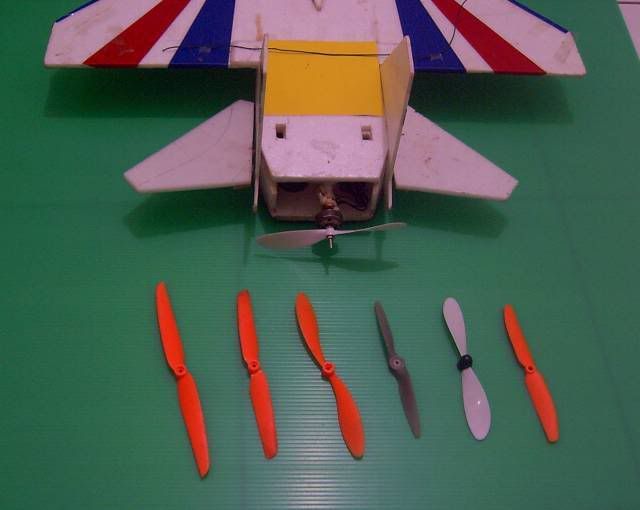

karena keterbatasan tinggi tail pes, ukuran diameter prop yg aman digunakan 5,6 dan 7 dan perkiraan sy prop yg sesui yg ada dipasaran APC 7X5 atau 6X5.5
Karena itu pilihlah BL Outrunner yg mampu menerima Amp yg berkisar 20-25 Amp pd saat dibebani prop diatas.

begitu kira2 setting yg pas menurut sy untuk RE..... gimana kira2 Om Iwan21??
@Om Tomtrojan ,boleh dibeli ini RE pak,terbangnya asyik banget..

Post by **iwan21** » 17 Apr 2007, 10:00

Betul sekale om Ary...kalo kvnya 5300,direct drive prop 6x3 aja masih kegedean...tapi 5,25x3 nya Graupner sangat efisien om...asal punya ampere meter bisa diukur dulu statik saat full throttel pake prop ini, kalo masih kegedean arusnya ya mesti dikecilin lagi, misal pake 4,5x4,1 APC .
Utk speed ini tidak disarankan pake prop GWS ya karena lembek banget dan di rpm tinggi bisa melengkung, pilihan itu APC tuk rigiditas, atau Graupner utk efisiensi..

Yagee · Post by **Yagee** » 17 Apr 2007, 10:41

waduh kalo sama2 efesien pake sistem pusher mending beli versi bae hawk dong! jadi perangkat DFnya nggak mubazir...

Post by **Ary** » 17 Apr 2007, 12:12

benar juga Om yagee .... tapi apa bae hawk pusher itu lebih murah dari RE kosongan ?
