MOHON MASUKAN.....

[ayung_bjm]

Align 5.1v step down cuma nurunkan voltase 0.7volt dari tegangan semula. Menggunakan 2in1 BEC align yg outputnya 5.8volt, jadi jatuhnya ke 5.1volt.
Kalau kita menggunakan BEC di 8,4volt (HV) artinya cuma turun 0.7volt jadi 7.7volt, masih terlalu tinggi untuk servo DS520 nya om
Sumber : http://rc.runryder.com/helicopter/t677125p1/

[panjitohaga]

Mohon di koreksi kalau salah,jika saya menggunakan external BEC..:

-Out put dari ESC menuju modul 3gx normal/seperti biasa,tanpa rubah kabel.
-Kabel plus dan min dari servo cyclik masuk k output external BEC.
-Kabel signal dari servo cyclik masuk k modul 3gx

Bagaimana om...

Maaf saya ga baca tulisan om yg ini. Untung ada om ayung

Seperti kata om ayung di atas, ga perlu dipisahin kabel dari servo cyclic nya, tinggal kabel merah dari ESC yg di lepas dan rudder servo nya dikasih step down (bikin sendiri dari diode juga bisa atau beli yg udah jadi).

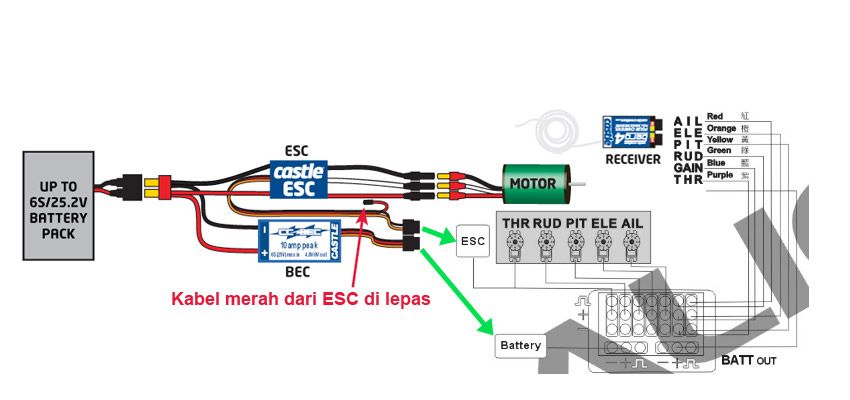

Diagram nya jd seperti ini kurang lebih:

[ayung_bjm]

Kalo seperti ini betul regulator sih, dikasi input brp saja, dia keluarkan 5volt.
http://www.perfectregulators.com/index.php?route=product/product&path=37&product_id=53

atau bisa bikin sendiri dari transistor LM 7805 (banyak di toko elektronik)
https://www.sparkfun.com/products/107
Kapasitasnya sampai 1,5amp.

[ahmadbenny]

Makin mantap nih,suhu heli ikutan ngasih masukan,makasih suhu2 semua..... mari suhu2 yang lain apakah ada yang mau menambahkan....

[Banzai]

Gak riskan tuh servo KST dibuat HV walaupun spek HV? klo saya secara pribadi lebih amannya main di 6v aja. kecuali klo pake servo hv yang bener2 branded dan teruji,

[ahmadbenny]

Gak riskan tuh servo KST dibuat HV walaupun spek HV? klo saya secara pribadi lebih amannya main di 6v aja. kecuali klo pake servo hv yang bener2 branded dan teruji,

Kalau gak di coba kapan kita taunya om..... saya rasa pabrikan juga gk asal tulis spek sebuah servo,ap lagi yang menyangkut urusan arus listrik... branded atau no branded kaya'y bukan fokus dari bahasan ini...
