KucingGang Return

[coyo]

sy cuma bikin, biasanya yg jd pilotnya om Yogi, berarti yg cantik itu ..... hihihi.......

iya itu pro antik juga, sampe2 skrg warungnya dah ga jual prop itu lg.....
dengan motor 2409 + lipo 3s 1000mah narik sktr 19A (pake esc towerpro 25A), dengan AUW 500gr harusnya bisa vertical take off

[coyo]

berhubung di rumah masih belum sempet nerusin, sementara update gambar 3D dlu aja:

[Yustitia]

sip....ikut nyimak ikut belajar om...kalau saya wings model gini masih bingung ngitung CGnya,mohon pencerahannya suhu....diukur dari tengah/bagian yang paling lebar dari sayap,selanjutnya apa juga di bagi 3, seperti menghitung wings buat trainer.....makaih om atas pencerahannya

waduh, klo sy males ngitung2, masukin aja data2 pesawat disini:
http://adamone.rchomepage.com/cg_calc.htm
ato disini
http://www.willingtons.com/aircraft_cen ... _calcu.htm

langsung nongol deh letak CG-nya

Terimakasih atas share Link nya

[coyo]

sip....ikut nyimak ikut belajar om...kalau saya wings model gini masih bingung ngitung CGnya,mohon pencerahannya suhu....diukur dari tengah/bagian yang paling lebar dari sayap,selanjutnya apa juga di bagi 3, seperti menghitung wings buat trainer.....makaih om atas pencerahannya

waduh, klo sy males ngitung2, masukin aja data2 pesawat disini:
http://adamone.rchomepage.com/cg_calc.htm
ato disini
http://www.willingtons.com/aircraft_cen ... _calcu.htm

langsung nongol deh letak CG-nya

Terimakasih atas share Link nya

Sama2 Om, lengkapnya ada disini: viewtopic.php?f=22&t=51

[coyo]

Update progress dulu ah.....

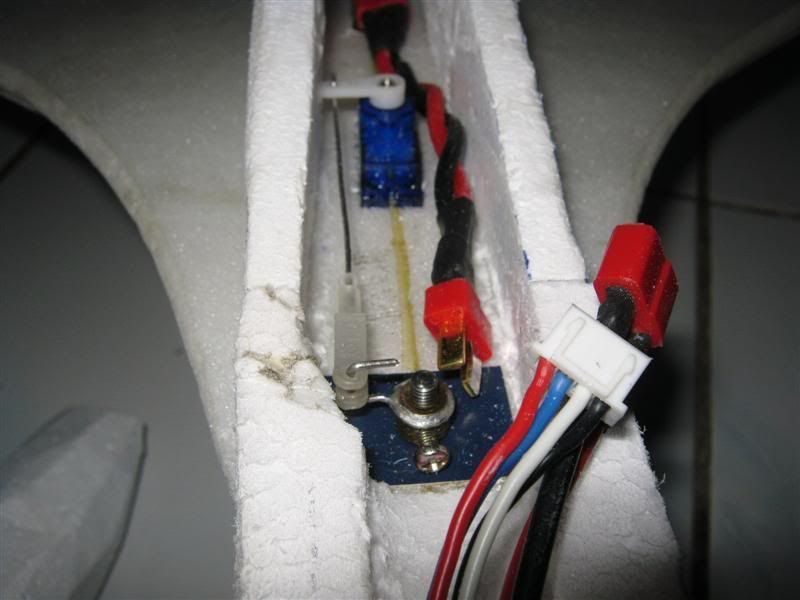

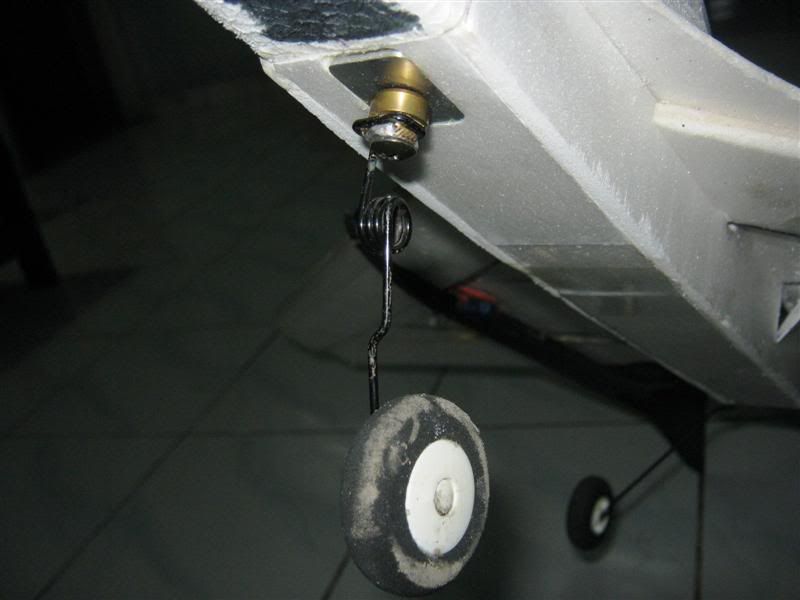

Steerable nose gear:

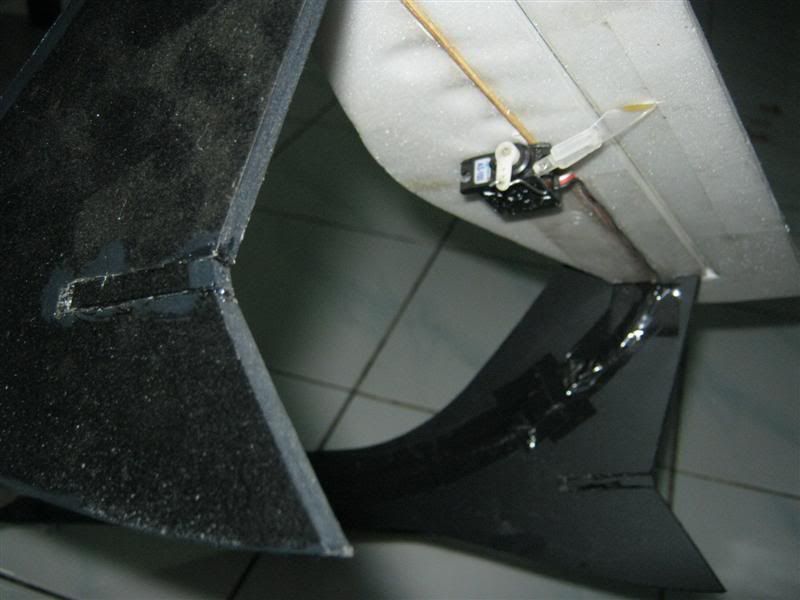

Servo buat stabilo:

Asalnya stabilo dipasang segaris dengan sayap, tapi kaya'nya nanti ga bagus klo hembusan dr propeller langsung kena stabilo, akhirnya stabilo digeser 9 cm ke atas

[coyo]

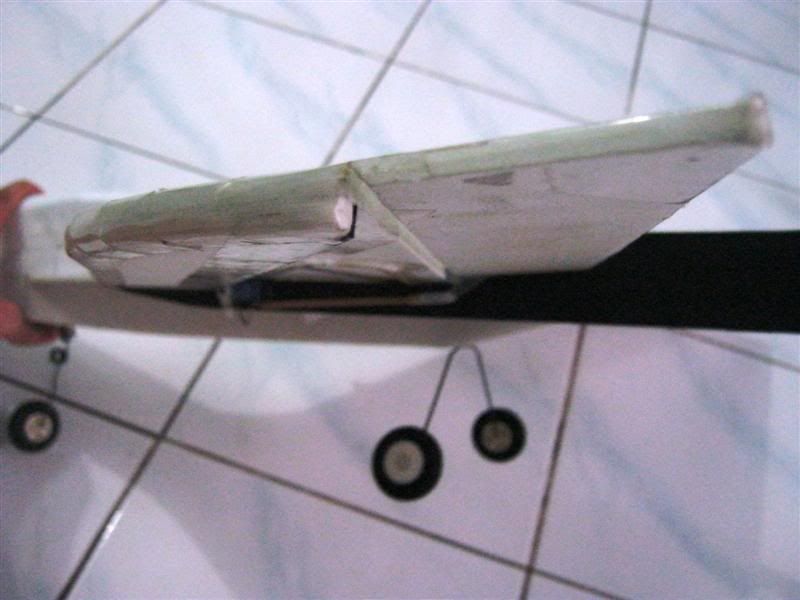

KF Airfoil diperkuat dengan carbon strip:

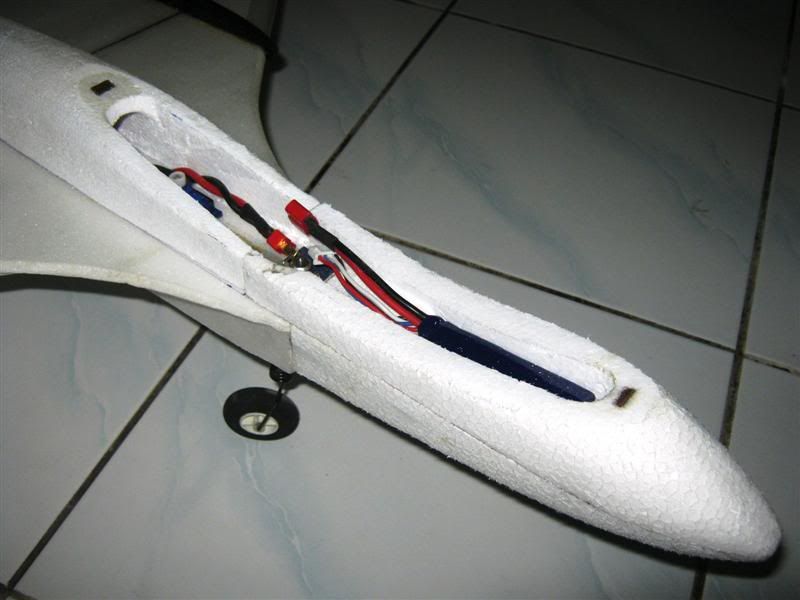

Sebagian fuselage dan nose udah jadi:

fuselage dari styrofoam, nose dari eps-epe http://www.piocelan.com/ supaya lebih awet klo crash
maunya sih fuselagenya juga pake piocelan, tp bahannya cuma cukup buat nose nich....

Pesawat2 buatan Tani-san pake material ini, jadinya tahan banting banget

[coyo]

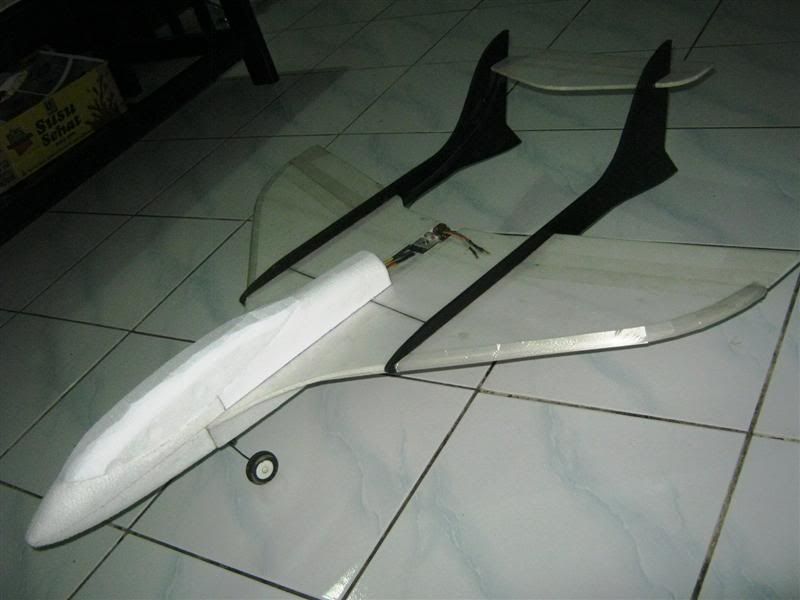

Penampakan sementara (canopy belum di amplas):

biar ga gampang rusak, bagian depan sayap diperkuat dengan 3M filament tape, ato ada juga yg bilang fiber tape

Dimensi:
wingspan: 80 cm
panjang total: 93cm
luas sayap: 18.5dm²
AUW (target): 500 gr => jadi wingloading-nya sekitar 27 gr/dm²

Material:
sayap & stabilo: polyfoam 5mm
fuselage kiri-kanan: polyfoam 5mm yg ada lapisan kertasnya, jauh lebih kaku dr polyfoam biasa tp lebih berat
nose: eps-epe (piocelan)
fuselage atas & canopy: styrofoam (eps)
fuselage bawah: polyfoam 5mm

Elektronik
servo aileron: 2 x HXT500
servo elevator: arttech as-100
servo nose gear: HXT900
motor: TowerPro 2409-18T
esc: TowerPro 25A
propeller: 6.5 x 2 (4 blade)
batere: lipo 3s nanotech 1000mah 25C

[iwan21]

Asalnya stabilo dipasang segaris dengan sayap, tapi kaya'nya nanti ga bagus klo hembusan dr propeller langsung kena stabilo, akhirnya stabilo digeser 9 cm ke atas

malah enak kan? elevator jadi efektif, bisa manuver pendek2

[coyo]

betul suhu, dulu koneko sy buat segaris mungkin gara2 itu terbangnya jadi liar banget ya?

[iwan21]

Koneko dulu mungkin juga karena gerak elevatornya terlalu gede, jadi elevatornya responsif banget
