DIY magnetic actuator

[NF]

@suhu iwan....
itu magnet bisa di dapet dari mobil remote yg ukuran kotak korek api atau ngebongkar relay 5v yg type SMD (ukuran separo magnet bl motor tapi neodyum... )

[iwan21]

waduuhhhh???maksudnya DIP relay ??, stok relay DIP saya udah dibuangin akibat karatan....

[thoha]

Membangkitkan topik lama
pak Oyon, perlu bantuan nih..itu magnet imutnya dapet dari mana????
( mau ngejar buat proyek cucu-cicit Fun-Jet nih.. , setelah baca2 ternyata servo board mikro servo juga bisa dipake sebagai actuator driver, tinggal lepas motornya ajah)

betul pak
motornya tinggal dilepas diganti actuator
putar potensiometernya untuk kalibrasi centernya
jadi dah...

saya juga mau bikin tapi nggak sempat2
kayaknya seru bikin pesawat micro
bisa terbang indoor

[NF]

waduuhhhh???maksudnya DIP relay ??, stok relay DIP saya udah dibuangin akibat karatan....

........ ...di stock pcb modul di gudang apa sudah habis ?. kliatanya ada loh suhu....

[oyon]

Magnetnya saya beli via internet. N40 atau N50 Neodyne earth magnet pak. Saya masih punya beberapa potong. Kalau ada yang mau bisa saya kirimin deh via pos. Kawat tembaganya harus yang paling halus pak, bisa diambil dari wall adaptor atau dari kumparan yang ada di weker elektronik bekas..........

[iwan21]

Magnetnya saya beli via internet. N40 atau N50 Neodyne earth magnet pak. Saya masih punya beberapa potong. Kalau ada yang mau bisa saya kirimin deh via pos. Kawat tembaganya harus yang paling halus pak, bisa diambil dari wall adaptor atau dari kumparan yang ada di weker elektronik bekas..........

Alhamdulillah pak Oyon muncul..
kalo N40/N50 saya punya pak , cuman ukuran paling kecil 4x4x1mm, karena saya pake buat modif cdrom motor..bisa gak ya saya patahin/potong jadi ukuran 2x2x1mm??

utk kawat, saya udah dapat hasil bongkar DIP relay, driver actuator juga mau nyoba pake driver board servo mikro 2,5 gr

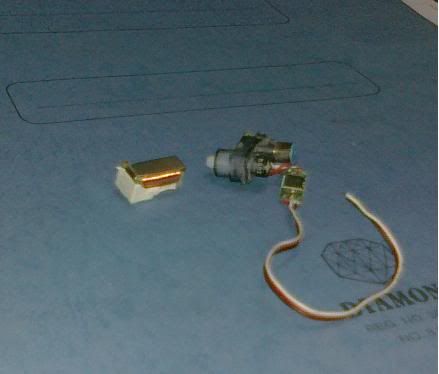

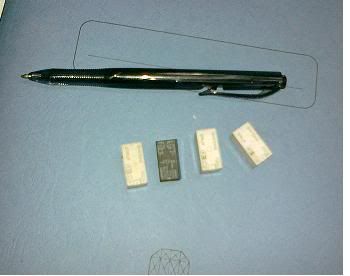

pakde NF,ini DIP relaynya, tapi gak ada neodym magnetnya, tapi lumayan kawatnya bisa dipake ( buka laci ternyata masih punya stok hehehehehee)

[NF]

magnetnya kecil ,sekitar 2 x 1 mm , lokasi sekitar ujung relay ketutup plastik , coba di cek pake jarum atawa paku kecil suhu.........

[iwan21]

Pagi ini coba sperimen.

alat2 dan bahan yg diperlukan :
1. Horn servo , 2 biji
2. magnet 4x4x0,8mm ( cuman ini magnet paling kecil yg ada dirumah)
3. kawat halus, saya ambil dari DIP relay, resistansi 290 ohm, jadi mungkin cuman perlu 1/3 per actuator ( target resistansi 70 ~ 80 ohm )
4. mur-baut 3mm
5. Dremmel
6. Ruji sepeda
7 lem fox/putih


Horn diolesin minyak terus digabung dan dikunci dg mur-baut, sebagai bobin nya

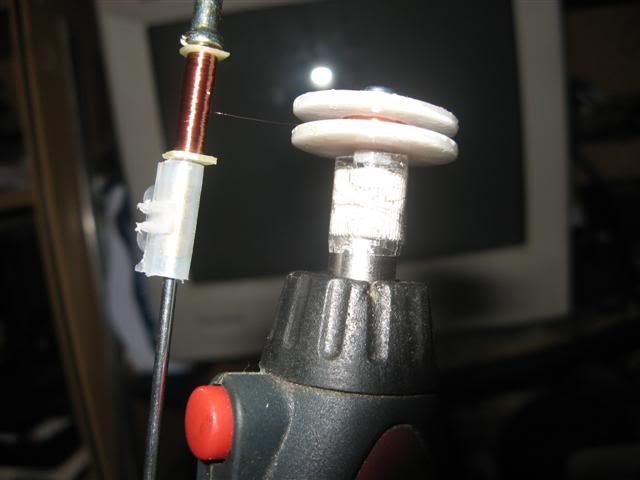

Bobin dipasang di dremmel, kemudian bagian dalam dioplesin lem fox/putih agar nanti kawat gulungan menyatu

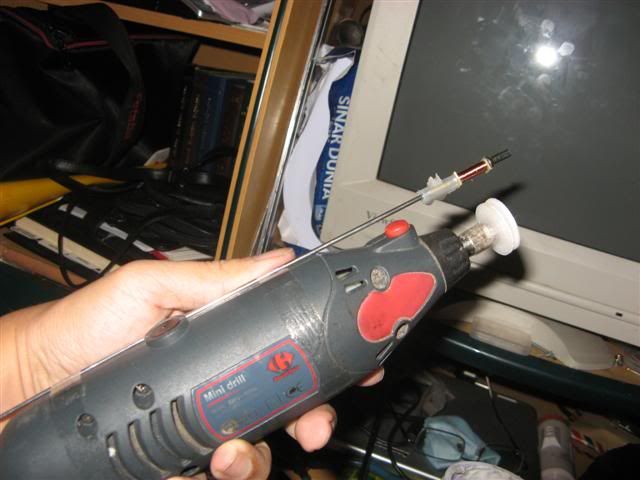

Coil relai dipasang di ruji sepeda trus di lakban di badan dremmel,


on kan dremmel sekali2...menghindari kawat tertarik putus ( kawatnya alus banget sebabnya), sambl diamatin kira2 udah berapa banyak yg tergulung

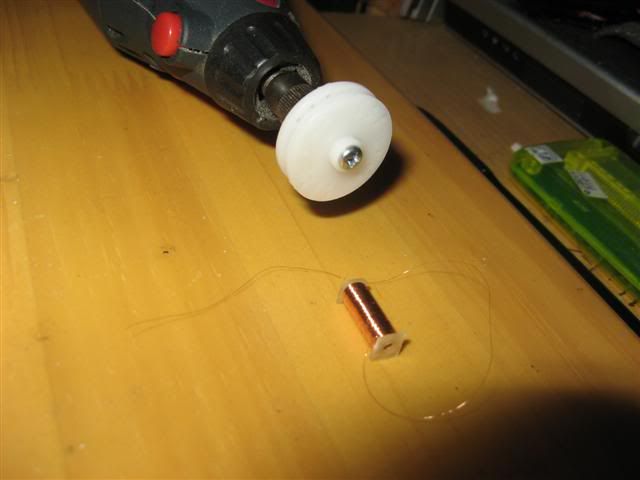

gulungan kira2 dah dapet, dicabut dari dremmel dan didiamkan sampe lem putihnya kering, baru nanti dicabut


resistansi gulungan sementara belum diukur, tunggu lem kering.
Kalo berhasil, baru buat gulunagn kedua

[NF]

........terakhir bisa di pesen..............wkwkwkwk............... ....kabuuuurrrrrrrrrrr................

[iwan21]

Gulungan pertama kelar, cuman belom bisa dicopot karena lem belom kering ( sebelah kanan), resistansi diukur 129 Ohm. ( kliatan gulungannya tebel)
nah yg ke dua juga dah kelar gulung ( sebelah kiri), gulungan lebih tipis, target kisaran 70 Ohm

.
