BeeDee-10, semoga jadi juga (proyek ambisius hi hi hi hi)

Post by **iwan21** » 21 Jun 2007, 08:31

Iya pasti panas banget, ESC 18 amp aja panas saat statik, tapi nanti kalo terbang kan udah ada airflow buat coolingnya..

Yg penting tenaga buat roging dulu deh yg dikejar,kalo udah airborne kan bisa mainini throtle.

Utk intake, persyaratannya mesti diatas 100% FSA (front Swept Area, luasan permukaan si D/F), makanya saya tambahain cheater hole (eh lupa lagi difoto2...hiks) dibagian bawah body supaya lebih dari 100%, dan juga transisi dari inlet yg kotak ke bagian depan d/f yg lingkaran mesti mulus (diakalin dg inlet transition duct, bikin dari plastik dilengkungin) sedangkan outlet antara 85 - 90% FSA supaya aliran udara tekanannya nambah jadi pas keluar dari outlet larinya kenceng karena ada penyempitan, gitu kata teorinya yg saya baca...

Post by **iwan21** » 25 Jun 2007, 08:44

Wah...ternyata BD-10 belom sempet lagi test...tapi untung karena motor jadi sempet diganti yg lebih powerfull...dg cdr motor double stack lebih menjanjikan powernya..

dg motor baru

test statik, motor dan ESC cuma anget aja di full throtle, padahal anginnya kenceng banget...

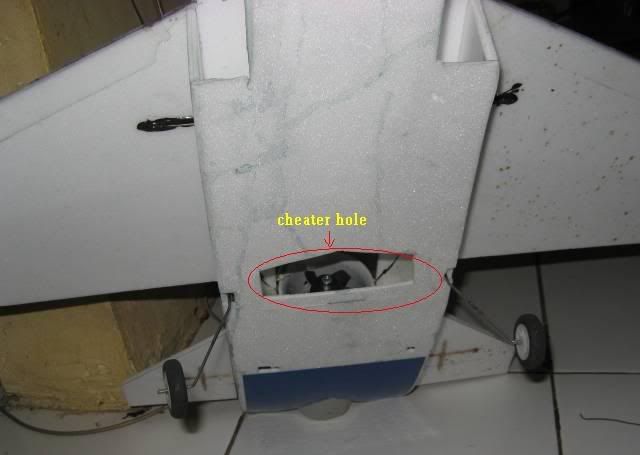

Ini cheater hole yg saya maksud, buat nambah supply udara ke EDF supaya enggak kesedak..

Post by **iwan21** » 09 Jul 2007, 08:58

Akhirnya yg ditunggu2 jadi juga, test flight BD-10

Pertama coba rogging, ternyata susah karena nose wheel gak steerable, jadi pesawat cenderung belok kanan terus. 3 kali coba tetep gagal padahal jalannya udah kenceng.

Akhirnya hand launch aja deh

Terbang sementara masih mengangguk2 dan perlu trim down banyak, keliatannya masih agak tail heavy atau posisi CG belom pas..lain waktu di koreksi lagi deh.
Tenaga ducted fan dg motor cdr double stack cukup bagus dan kuat, dicoba dg setengah throtle juga bisa cruise dg anteng.

Post by **iwan21** » 23 Jul 2007, 08:53

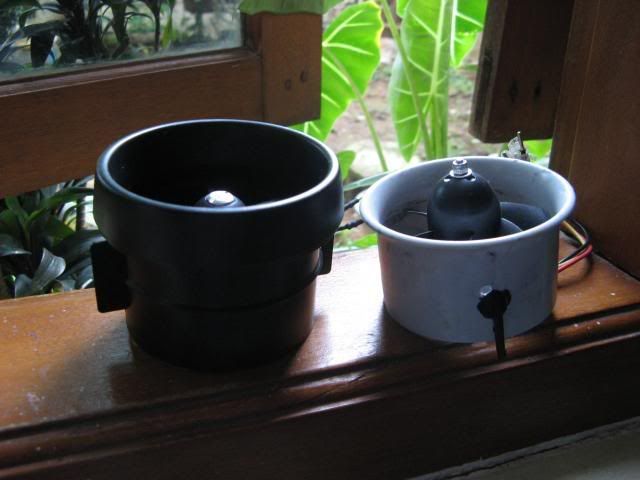

BD 10 nyoba d/f baru, diameter 67mm
Karena ukuran lebih gede dari EDF-64,

posisi D/F mundur kebelakang 2cm

malah jadi tail heavy, padahal batere udah di ujung nose banget..weks..

mesti operasi body dulu agar D/F bisa maju kedepan dan CG bisa pas pada posisinya

Post by **nedi** » 23 Jul 2007, 11:06

sukses ya om ...... BD 10 sudah terbang dengan sempurna................

Post by **iwan21** » 23 Jul 2007, 11:27

nedi wrote:sukses ya om ...... BD 10 sudah terbang dengan sempurna................

Terima kasih om, tapi masih kurang.
Berikutnya mau pindah posisi D/F lebih kedepan agar CG nya dapet pas, juga luasan sayap mau ditambah supaya enak terbangnya

Post by **iwan21** » 21 Jan 2008, 09:34

Nah setelah lewat 6 bulan sejak test pertama, kemarin minggu dilakukan lagi test BD-10 dg wing yg sudah diperluas 126%, juga taileron diperluas 125%

dg batere hxt 1450+mah/3s/25C, diharapkan enggak ada masalah dg powernya
AUW menjadi 480 gr (cukup berat juga dg thrust yg dihasilkan EDF sekitar 350~400 gr aja)

karena pilotnya pak Supri , dan saya handlaunchernya, maka yg ada foto2 saat udah terbang

Post by **iwan21** » 21 Jan 2008, 09:37

Ini videonya

[youtube]http://www.youtube.com/watch?v=HpInFt6gtSE[/youtube]

Ternyata tenaga EDF cukup juga, handlaunch walau pelan dg gampang menanjak dan terbangnya kalem bener kayak scale jet he heheh

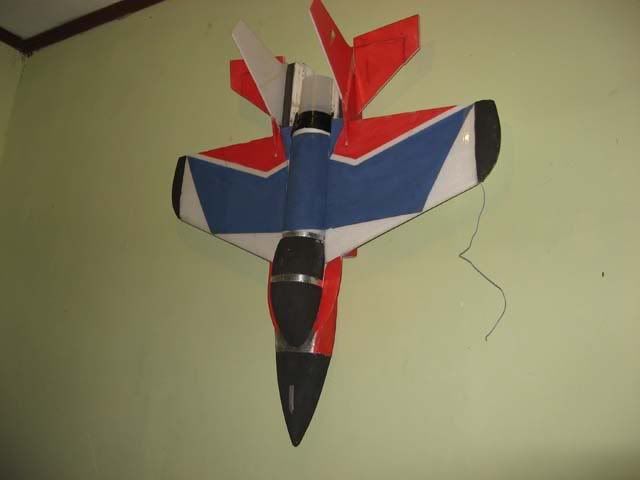

Setelah sampe rumah langsung dipajang diruang tamu hehe hehe (saking senengnya berhasil terbang)

Post by **jedx** » 21 Jan 2008, 11:19

mantep..mantep...
warna nya ngejreng.. kayaknya sterbangnya juga stabil banget suhu..

sayang.. i'm missed this moment..

Post by **dion** » 21 Jan 2008, 12:30

wah bener² keren heuheueu
kapan aku bisa bikin kek githu yah
