dragan flyer pakai accelerometer, kita pakai gyro......saya masih banding2 kan apa kelebihan dan kekurangan masing2 ya?

accelerometer itu sensor level yang ada 4 mata sensor kanan kiri depan belakang??

betul gak om?

Accelerometer untuk mengukur besarnya percepatan om..
kalo yg saya pakai, bentuknya seperti ic dip / smd type..outputnya analog.

uhui...
jujur saya sering membaca posting beliau... dan akhirnya

saya tunggu dokumentasi nya om...

Accelerometer untuk mengukur besarnya percepatan ???
tujuannya apa ya? apa untuk menyamakan kepecata ke 4 motor?
apa gak cukup dengan hanya menggunakan gyro aja om? mohon pencerahaanya?


trus DIY ESC 4 biji (I2C Interface)?? wow brarti bikin esc sendiri??
dan pake I2C? apakah maksudnya bikin interface sendiri? wah salut..

wah suhu BUDI jangan nonton aja dong... mohon petunjuk lebih lanjut tentang rencana ini.. mumpung suhu-suhu dari bekasi turun gunung nich...

[jedx]

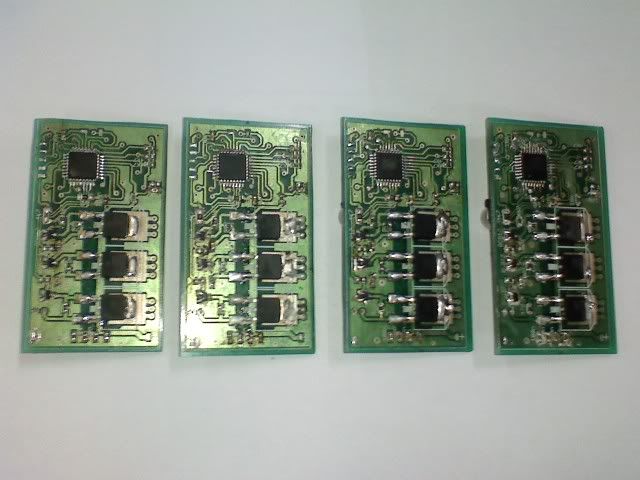

ini foto esc yang saya maksudkan...
FC belum kefoto, mungkin pending sampe bulan depan..

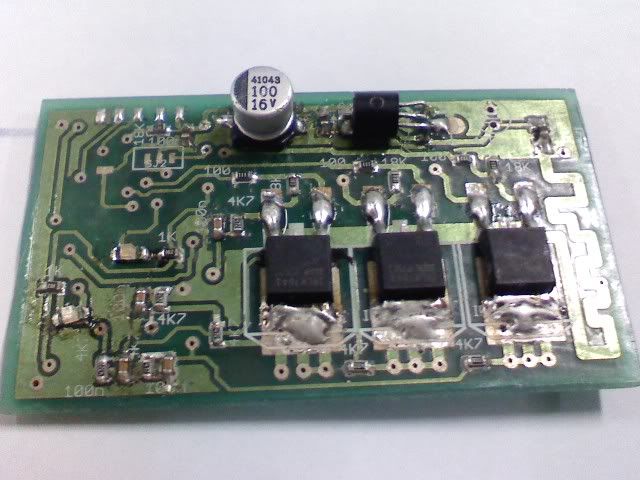

top side

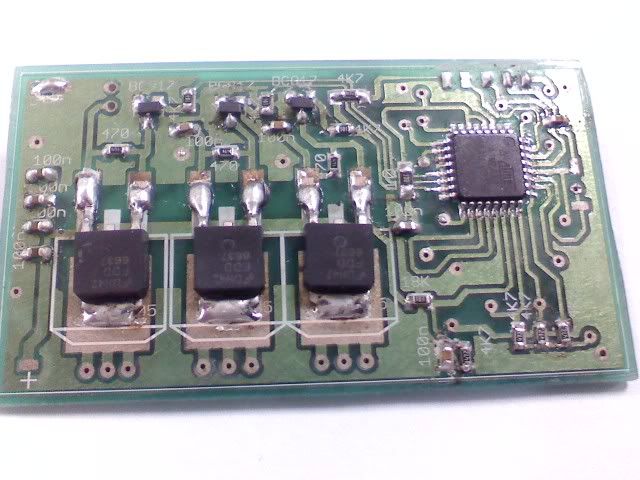

bottom side
SJ2 adalah jumper setting buat milih esc address 1..4

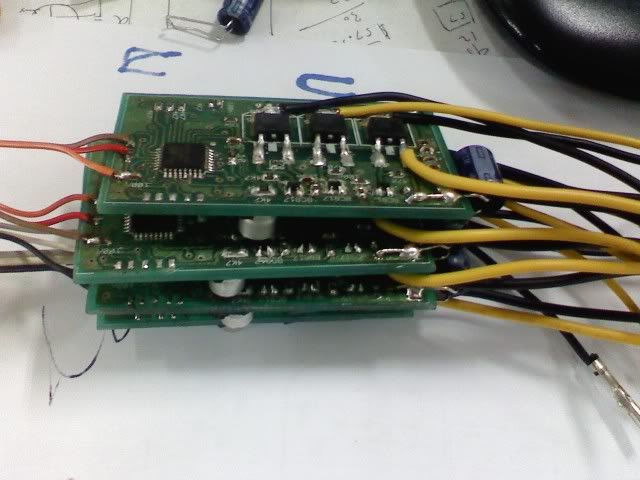

4-esc


add wire
3-wire paling kiri adalah untuk i2c interface, mengantikan ppm interface.




sayang harus nunggu sampe bulan depan...

[Abi Ghiffa]

Boleh di copy om ? mantapppp!!!

Om RJ tolong dibuatkan yach,.. om Jedx lama tak nongol langsung bikin surpeise,...

[rachmatjeny]

waduh... berat-berat....

tapi emang sih pake I2C lebih simple dan lebih cepat dibandingkan PPM..
saya udah dapat beberapa skema ESC tapi liat ini kok simple banget ya??

saya tadinya malah kepikiran pake motor brus aja.. lebih simple..

[Dodi Setioadi]

Wah hebat Om Jedx ...
Tau gitu saya nungguin OM Jedx aja ya ....
Btw perkiraan biayanya berapa nih Om Jedx ...?

Kalau nggak terlalu mahal saya mau juga ah ngelmu sama Om Jedx ...

[Budi]

wah suhu BUDI jangan nonton aja dong... mohon petunjuk lebih lanjut tentang rencana ini.. mumpung suhu-suhu dari bekasi turun gunung nich...

Tenang suhu RJ ......... Maha Guru Jedx sedang ber titah......saya sedang meresapi jurus2 beliau.......

[jedx]

....
sebenarnya kurang prop doank yang belum dapet...
cuma sekarang lagi disuruh bertapa di musim panas ini... hehehe
kemarin mo ikutan dipacking, tapi kok bawaan udah berat.
jadinya gak kebwa...

pcb saya bikin lokal, film screen masih ada...
( cuma ada beberapa kesalahan layout, taunya setelah pcb jadi kekeke)
itu pcb bisa dibikin lebih kecil, cuma karena FET yang digunakan awalnya dengan package
D2PAK, akhirnya size pcb dibuat besar untuk possible FET DPAK or D2PAK package.
esc diatas pakai FET : IRLR7843/FDD6637 (DPAK) dan Mega8 sebagai controllernya..
interface bisa PPM dan I2C...internal clock 8Mhz

[Abi Ghiffa]

Jangan lupa kirim2 layout pcbnya om JedX,..

[Dodi Setioadi]

O:) ....
sebenarnya kurang prop doank yang belum dapet...
cuma sekarang lagi disuruh bertapa di musim panas ini... hehehe
kemarin mo ikutan dipacking, tapi kok bawaan udah berat.
jadinya gak kebwa...

pcb saya bikin lokal, film screen masih ada...
( cuma ada beberapa kesalahan layout, taunya setelah pcb jadi kekeke)
itu pcb bisa dibikin lebih kecil, cuma karena FET yang digunakan awalnya dengan package
D2PAK, akhirnya size pcb dibuat besar untuk possible FET DPAK or D2PAK package.
esc diatas pakai FET : IRLR7843/FDD6637 (DPAK) dan Mega8 sebagai controllernya..
interface bisa PPM dan I2C...internal clock 8Mhz

Om Jedx, apakah ada panduan dokumentasinya ?
Untuk part2 yg disebutkan tsb apakah didapat dari belanja online atau local ?

[jedx]

O:) ....
sebenarnya kurang prop doank yang belum dapet...
cuma sekarang lagi disuruh bertapa di musim panas ini... hehehe
kemarin mo ikutan dipacking, tapi kok bawaan udah berat.
jadinya gak kebwa...

pcb saya bikin lokal, film screen masih ada...
( cuma ada beberapa kesalahan layout, taunya setelah pcb jadi kekeke)
itu pcb bisa dibikin lebih kecil, cuma karena FET yang digunakan awalnya dengan package
D2PAK, akhirnya size pcb dibuat besar untuk possible FET DPAK or D2PAK package.
esc diatas pakai FET : IRLR7843/FDD6637 (DPAK) dan Mega8 sebagai controllernya..
interface bisa PPM dan I2C...internal clock 8Mhz

Om Jedx, apakah ada panduan dokumentasinya ?
Untuk part2 yg disebutkan tsb apakah didapat dari belanja online atau local ?

beberapa part saya beli online dari digikey...
seperti gyro sens, accelerometer dan FET nya.
komponen lainya ada di lokal, cuma dalam bentuk chips seperti resistor, trans, dan cap.
pcb dual layer bikin lokal dibandung.
