Lagi - lagi FUNJET

[Andhry007]

Ditunggu Maidennya om.........

[h3lmiapt]

sundul...
sambil nunggu suhu

[unding]

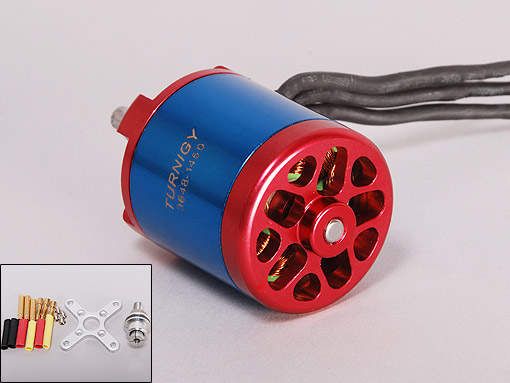

Rencana menggunakan motor Turnigy 3648 1450 KV (http://www.hobbyking.com/hobbyking/stor ... 450kv.html)

dgn speck :
Dimension: 36mm x 51mm, 70mm(with shaft)
Weight: 181g (kv1450) (not including connectors)
Diameter of shaft:?strong>F5mm
Length of front shaft:?strong>F19.1mm
Lamination thickness: .2mm
Magnet type: 45SH

Specification:
No. of cells: 3-6S
RPM: 1450kv
Max efficiency current: 45A-50A
No load current: 11.1/4.6A
Current capacity: 70A/20sec
Internal resistance: 0.010ohm

Max performance;
Voltage: 3-6S
Prop: 7x5, EDF90
ESC: 60A
Thrust: 1450-2300g
Power: 1600W
For EDF 1500~1800g model airplane.

Berhubung di HK lagi backorder, maka untuk sementara diganti dgn motor 2836 2100KV

dgn speck:


2836 2100KV EDF Outrunner For 70mm

Design for Mig-29, SU-47, F-22 70mm EDF Jet

Dimensions: 64 x 28mm
Shaft diameter: 4mm

Shaft length: 15mm

Voltage: 22.2V

Weight: 95g

Output Power: 910w

Max Current(<60s): 41A

Thrust: 1750g(61.72oz)

Recommended 70mm EDF Fan

Dengan ESC 80 Ampere

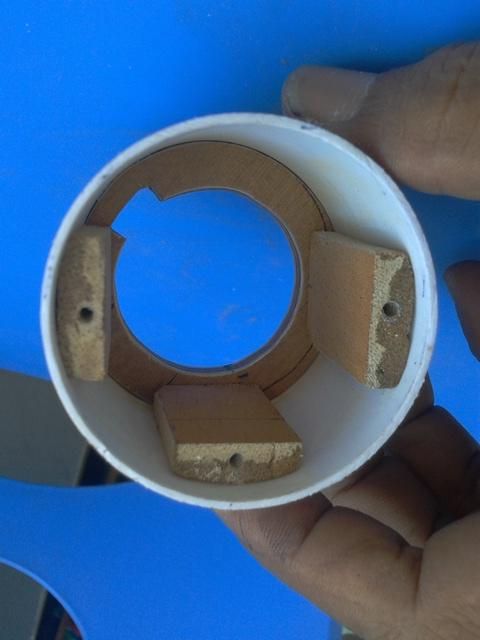

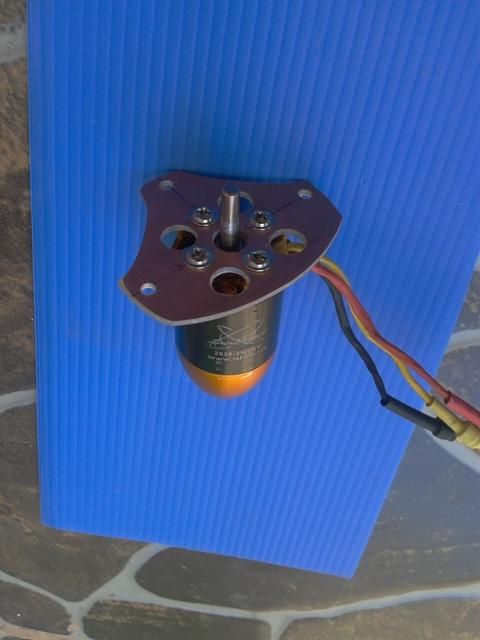

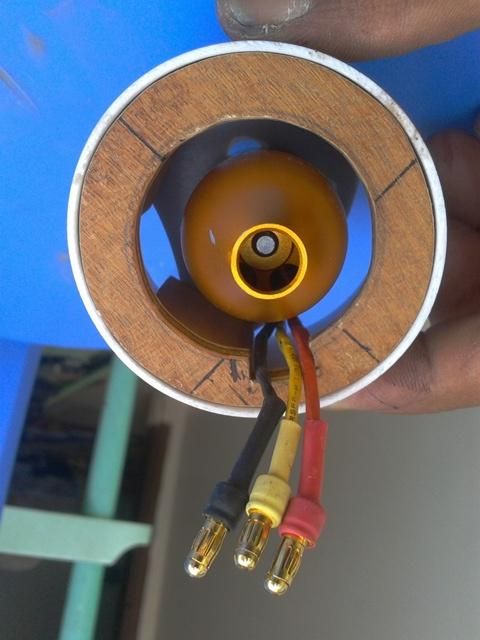

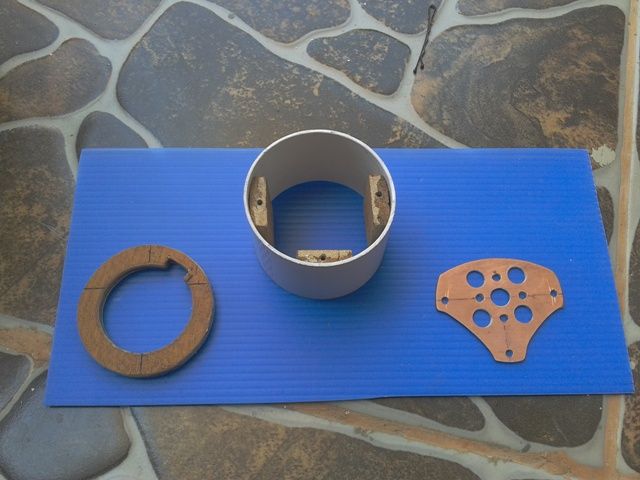

Sebelum pembuatan fuselage, dipersiapkan dulu dudukan motor. Firewall, nozle dan mounting motor diibuat dari bahan tripleks 3 lapis, pipa paralon 2" D dan PCB fiber glass.

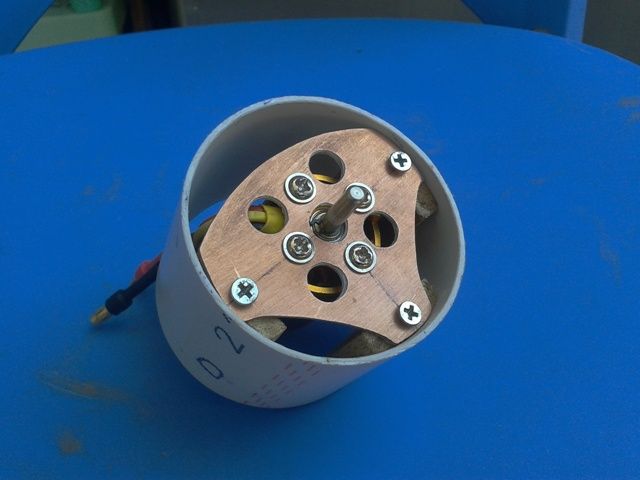

3 buah sekrup yg mengikat antara nozle dan mounting motor juga berfungsi untuk setelan up/down dan left/right thrust

[mandiridjaya]

Sebelum pembuatan fuselage, dipersiapkan dulu dudukan motor. Firewall, nozle dan mounting motor diibuat dari bahan tripleks 3 lapis, pipa paralon 2" D dan PCB fiber glass.






3 buah sekrup yg mengikat antara nozle dan mounting motor juga berfungsi untuk setelan up/down dan left/right thrust

Kali ini gw harus bilang WAOOOWWW rapiiii

[vinoajah]

wah ... bagian ini nih yang agak susah ... saya agak kesusahan nyonteknya ...

[unding]

wah ... bagian ini nih yang agak susah ... saya agak kesusahan nyonteknya ...

Susahnya dimana om, yang penting sudah ada pipa paralon 2 inch type D dgn panjang 4 cm maka ukuran yg lain mengikuti diameter dalam pipa.

[vinoajah]

itu suhu, buat triplek yn buletnya itu ... hadeeuuuh ... bisa serapi itu bulatanya baik luar maupun dalam, motongnya pakai apa pa ?

[unding]

itu suhu, buat triplek yn buletnya itu ... hadeeuuuh ... bisa serapi itu bulatanya baik luar maupun dalam, motongnya pakai apa pa ?

Pakai gergaji tripleks, tapi mata gergajinya pakai yg tukang emas punya nomor 5 atau 6.

[vinoajah]

gergaji triplek tuh yg gimana ya suhu ? yg pake mesin listrik itu ?

[unding]

gergaji triplek tuh yg gimana ya suhu ? yg pake mesin listrik itu ?

Pakai tangan yang berbentuk huruf U
