C-5 Galaxy: Semoga bisa jadi

[GandrungMaBur]

Ckckck ... kayak wright besodara

Makasih Pak Darwin,

Wright 02 ----> buruh pabrik
Wright 01 ----> ???????????? (serius2x......itu suhu lho......kerja2x....kembali ke "Lab"Top)

Salam

[iwan21]

Utk landing gear, karena main landing gear model twin bogey dg 2 kaki, maka main landing gear aja perlu 16 roda, ditambah nose gear yg 4 roda, total kopral 20 roda.

hasil ukur2 diameter roda perlu yg 4 cm ( semua roda sama)

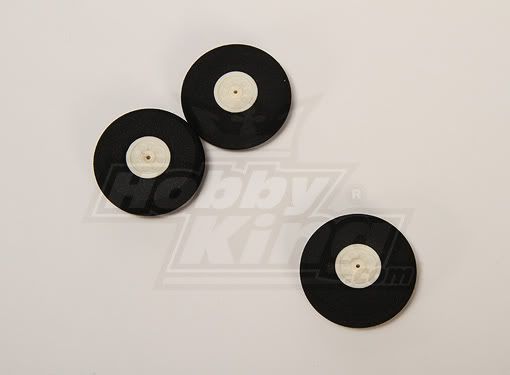

roda foam diameter segitu yg rada bagus, perbungkus isi 3 , di HobbyKing US$ 2,5, jadi perlu 7 bungkus = 7 x $2,5 = US$ 17,5
ongkos kirim US$ 6
total US$ 23,5


nunggunya bisa 2 minggu...
waks
emang gak bisa dikejar2 nih, proyek santai banget jadinya
( EDF -63 juga baru jalan 2, nyicil belinya.. )

[GandrungMaBur]

Utk landing gear, karena main landing gear model twin bogey dg 2 kaki, maka main landing gear aja perlu 16 roda, ditambah nose gear yg 4 roda, total kopral 20 roda.

hasil ukur2 diameter roda perlu yg 4 cm ( semua roda sama)
roda foam diameter segitu yg rada bagus, perbungkus isi 3 , di HobbyKing US$ 2,5, jadi perlu 7 bungkus = 7 x $2,5 = US$ 17,5
ongkos kirim US$ 6
total US$ 23,5
http://i39.photobucket.com/albums/e178/ ... 40xH12.jpg

nunggunya bisa 2 minggu...
waks
emang gak bisa dikejar2 nih, proyek santai banget jadinya
( EDF -63 juga baru jalan 2, nyicil belinya.. )

Sepetinya (Original) Main landing gear 4X8 dan nosegear 1X4 jadi total = 36 pcs
Nambah 5 bungkus lagi (weleh...weleh...sebanding ama HK450GT full alloy $46.5)
Kembali lagi yang penting semangat

Salam

[iwan21]

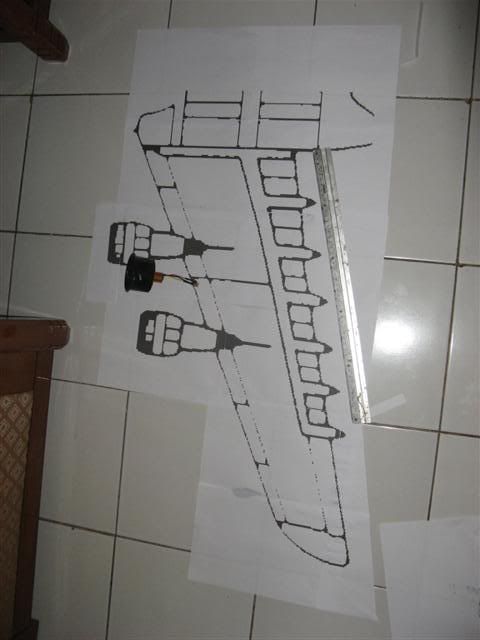

wing udah diprint sesuai ukuran yg mau dibuat

setengah bentangnya aja 90 cm..
dicoba itung2, dg luas area sekitar 35 dm2 dan target berat 1500 gr, wingloadingnya 42 gr/dm2.padahal maunya 30 gr.dm2 supaya jadi kayak slope glider,bisa terbang pelan

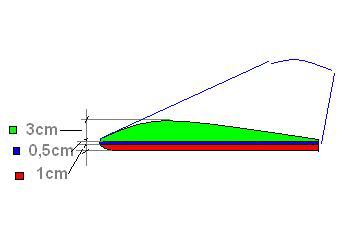

utk profil wing, penampnagnya kayak gini, dibuat model sandwitch

Hijau : styrofoam 3cm
biru : polyfoam 5mm
merah : styrofoam 1cm

[Ravenchan]

ini sepertinya jadi pesawat scale yang bagus. Semangat, ditunggu loh, walaupun tidak terkejar untuk event JAC wajib diselesaikan juga. Penasaran dengan hasil proyek penantian 2 tahun.

[didin]

wing udah diprint sesuai ukuran yg mau dibuat

setengah bentangnya aja 90 cm..

Mau nanya suhu....itu gbr diprint di kertas A4 ya suhu,,,,gimana cara ngaturnya kok bisa begitu suhu?

utk profil wing, penampnagnya kayak gini, dibuat model sandwitch

Hijau : styrofoam 3cm
biru : polyfoam 5mm
merah : styrofoam 1cm

Dengan model begini, apa perlu spar lagi suhu?

Trus....sandwich dilem pakai lem apa suhu?

[iwan21]

Utk perbesar gambar, sederhana kok pak, saya tinggal pake MS Paint, di scale up (pilih stretch/skew) masukin perbesaran yg diinginkan ( maksimal 500 %), save file, maka ketika diprint secara otomatis akan berbentuk tile di kertas A4 , tinggal tempel2 ( kayak puzzle .. , kalo gak apal ujungnya malah bingung)

utk sandwicth, rencana ada tambahan spar dari balsa stik, lemnya tetep pake lem styrofoam

[iwan21]

Utk engine naccelenya, saya pake styrofoam silinder, diameter 10cm
panjang tiap naccele 10cm ( sesuai skala), jadi oerlu silinder sepanjang 40 cm

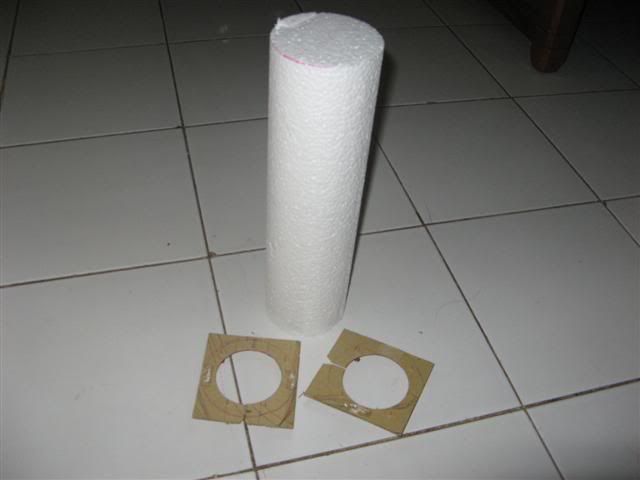

silinder foam dan mal nya

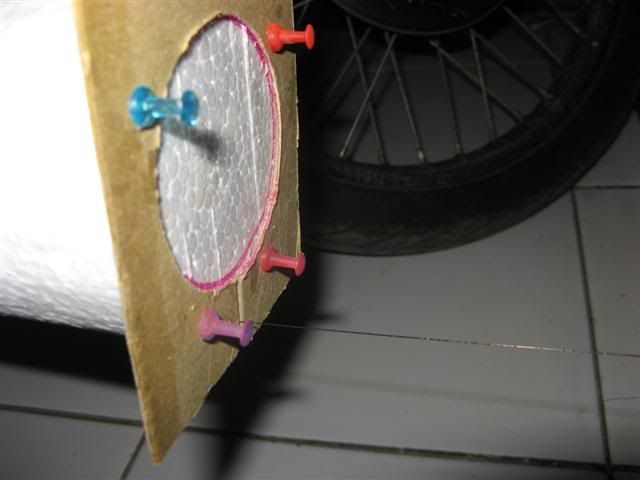

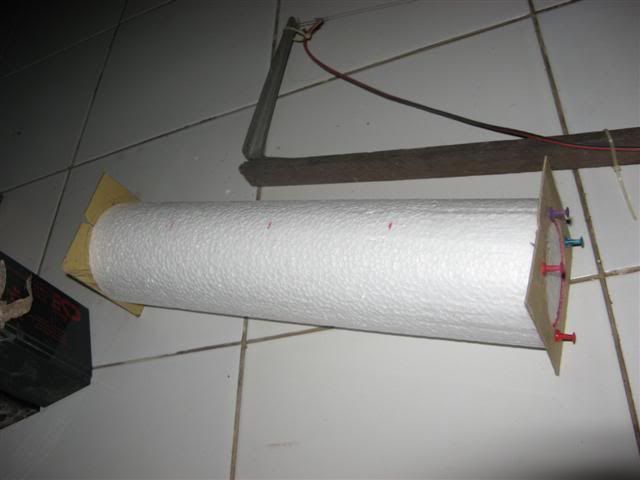

mal dipasang kiri kanan silinder

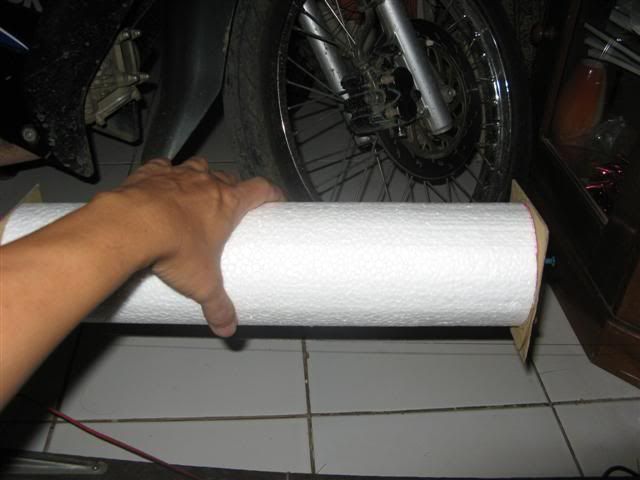

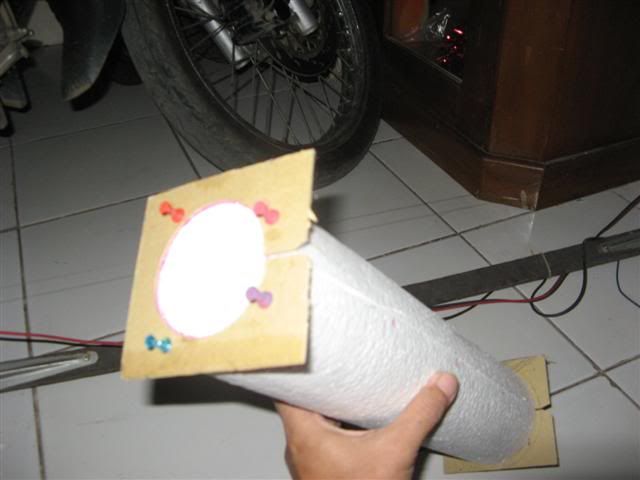

siap di hotwire



gak nyampe 1 menit kelar

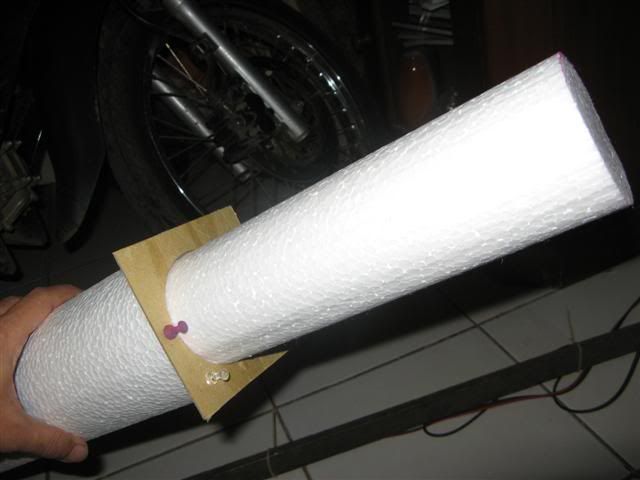

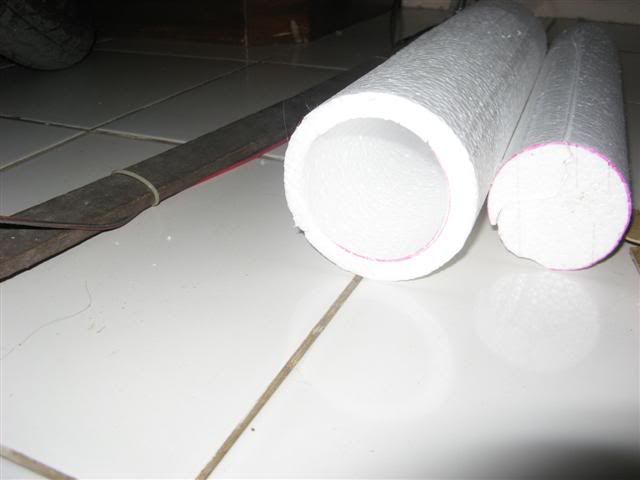

isi dikeluarin

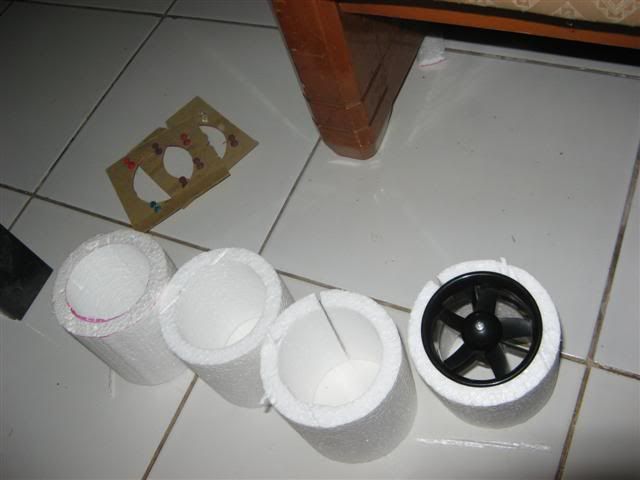

dipotong masing2 10 cm dan dites dg EDF-53nya, passs.

[beta_james]

[rachmatjeny]

ikut nyimak..
mohon kalo maiden di kabari ya suhu..
kalo ini mah bela2in ke kebekasi dah...
