Setelah itu tekan F7 untuk meng-compile

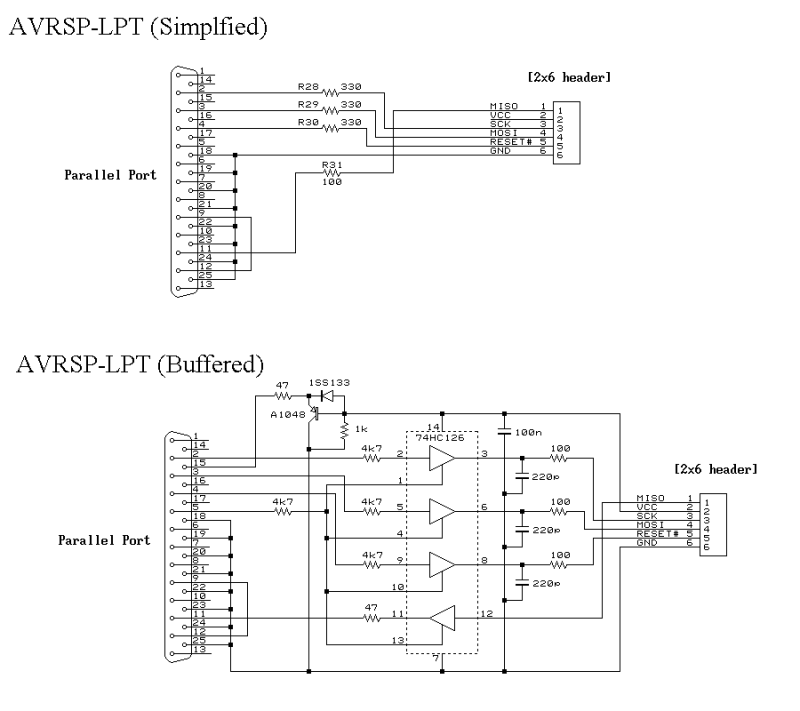

Jika berhasil (tidak ada error) maka program yg kita tulis tadi siap "dimasukkan" ke dalam ATtiny13 dengan menggunakan AVR ISP Programmer, contoh rangkaian yg sederhana seperti berikut:

(tapi sy belum coba)

[coyo]

Sy sendiri biasa pakai USBASP dari http://www.fischl.de/usbasp/ yg menggunakan ATmega8 (Thx Om Jedx... )


Sebetulnya BASCOM-AVR mempunyai fasilitas untuk memprogram menggunakan USBASP, tapi entah kenapa punya sy error - si Bascom tidak bisa menemukan USBASP.
Akhirnya sy pakai Khazama dari http://khazama.com/project/programmer/

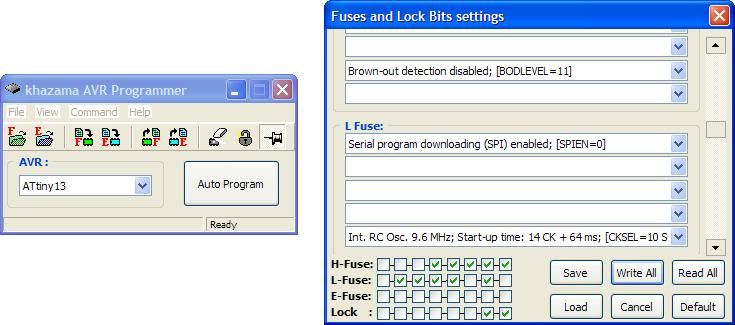

Jangan lupa setting fuse & lock bits seperti ini:

[coyo]

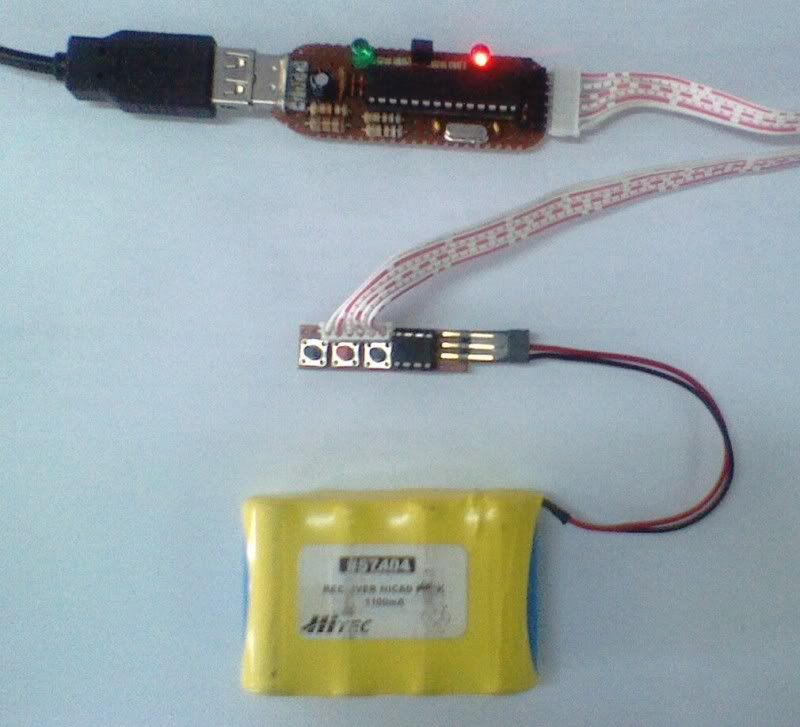

Setelah selesai, hubungkan servo dan batere lalu coba tekan tombol Sw1~Sw3, klo servo bergerak berarti:
BERHASIL... BERHASIL...... !!!!!

[coyo]

Klo kita perlu servo gerak sendiri dari posisi minimum <=> maksimum terus menerus (tp buat apa ya?)
programnya perlu dimodifikasi sedikit menjadi:

Code: Select all

.........
Do
  If Sw1 = 0 Then                       ' jika Sw1 ditekan
     B = Servomax                       ' servo ke posisi maksimum
  End If
  If Sw2 = 0 Then                       ' jika Sw2 ditekan
     B = Servocen                       ' servo ke posisi tengah
  End If
  If Sw3 = 0 Then                       ' jika Sw3 ditekan
     B = Servomin                       ' servo ke posisi minimum
  End If

  If Sw1 = 0 And Sw3 = 0 Then           ' jika Sw1 dan Sw3 ditekan
  Do
     For A = 1 To 20
         Pulseout Portb , 0 , Servomin  ' maka servo bergerak ke posisi minimum
         Waitms 20                      ' tunggu 20 milidetik
     Next
     For A = 1 To 20
         Pulseout Portb , 0 , Servocen  ' lalu ke posisi tengah
         Waitms 20                      ' tunggu 20 milidetik
     Next
     For A = 1 To 20
         Pulseout Portb , 0 , Servomax  ' lalu ke posisi maksimum
         Waitms 20                      ' tunggu 20 milidetik
     Next
  Loop Until Sw2 = 0                    ' begitu seterusnya sampai Sw2 ditekan
  End If

  Pulseout Portb , 0 , B                ' Menghasilkan pulsa di PB0 (Pin 5)
  Waitms 20                             ' tunggu 20 milidetik
Loop                                    ' ulangi terus sampai bosen
End

Sekarang jika Sw1 & Sw3 ditekan bersamaan, maka servo akan bergerak dari posisi minimum => tengah => maksimum terus menerus sampai Sw2 ditekan agak lama.

Rangkaian & program ini masih bisa dikembangkan lagi sesuai kebutuhan, monggo......

Semoga bermanfaat, WELCOME TO DIGITAL WORLD !!!!!!!!!
