MiG-17F Fresco, nyoba buat kontes akhir tahun 2009

[iwan21]

former bawah dilem



satu tahapan satu hari nih, yg belum :
1. stabiliser pivot
2. former atas
3. sandwitch body
4. membentuk body
5. pasang motor
6. bikin kanopi
7. apa lagi ya?, masih banyak deh

[Syafik]

bisa juga buat aileronnya hanya 1 servo menggunakan flexible rod, pernah lihat di SH atau pake kawat paling kecil dg selang

tapi kalau 2 servo pasti mantap

[iwan21]

bisa juga buat aileronnya hanya 1 servo menggunakan flexible rod, pernah lihat di SH atau pake kawat paling kecil dg selang

tapi kalau 2 servo pasti mantap

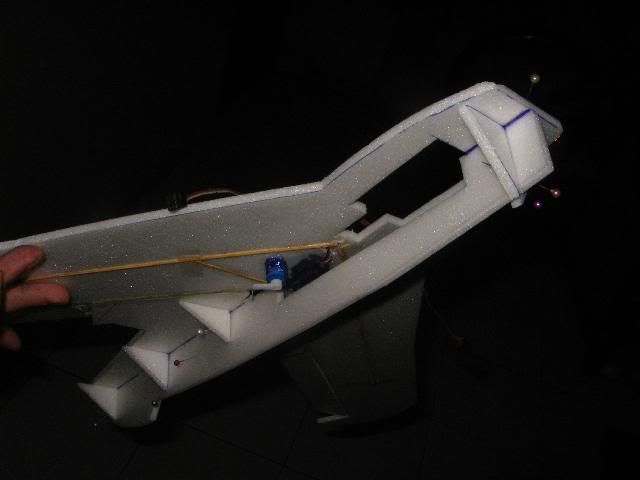

iya om, rencana awal pake stu servo dg torque rod ( tanpa horn)
kalo pake horn dg fleksible rod sih udah kelar dari kemarin2.. ( saya lagi gak mau pake horn, keliatan nongol gak scale looknanti heheheheheeeee, engsel juga saya pake micro hinge yg model batang kecil, tinggal tusuk ke foam dan kasih lem )

[iwan21]

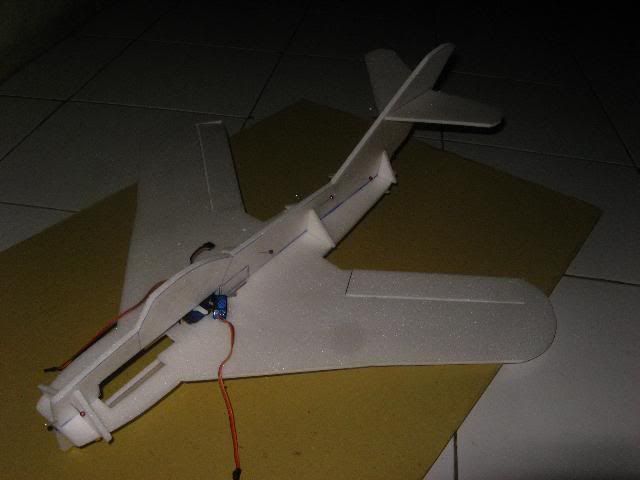

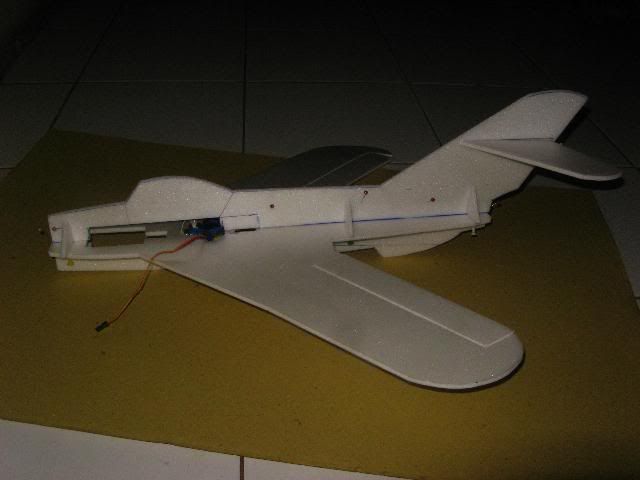

malem ini lem former atas dulu

[fajrisalim]

bisa juga buat aileronnya hanya 1 servo menggunakan flexible rod, pernah lihat di SH atau pake kawat paling kecil dg selang

tapi kalau 2 servo pasti mantap

iya om, rencana awal pake stu servo dg torque rod ( tanpa horn)
kalo pake horn dg fleksible rod sih udah kelar dari kemarin2.. ( saya lagi gak mau pake horn, keliatan nongol gak scale looknanti heheheheheeeee, engsel juga saya pake micro hinge yg model batang kecil, tinggal tusuk ke foam dan kasih lem )

wow penuh inovasi di kontes kali ini..lanjut suhu

[emilhp]

dari view begini agak sulit membayangkan arah gerak lengannya.
tanya nih, bukankah arah gerakan harus tegak lurus terhadap poros lengan servo?
Tapi *membayangkan* kalau masang servonya bisa "pas" sudutnya bakalan sangat efektif gerakannya. kok jadi aneh bahasaku ini...

susah bayangin ya om?, bisa kok bekerja dg baik
cuman gerak aileronnya dikit banget ternyata , akhirnya dirubah lagi pake 2 servo

Nhaa,, ini baru mantap, karna kalau satu servo seperti semula agak riskan karna putaran servo maksimal tapi gerakan aeleron sedikit sehingga menyebabkan gigi rontok didalam...(pengalaman seeh..)

Lanjoot . . mulai ada penampakan . . kami setia menunggu . . jangan lama2 ya . .

[iwan21]

tadi pagi dicoba ditimbang, berat saat ini sudah 62 gr. ...padahal kalo aileron pake satu servo mestinya cuman 57 gr.

yg belum :
1. foam block utk sandwithc body, perkiraan sekitar 50 gr
2. motor + kabel2 , 20 gr
3. rx 8 gr
4. ESC 10 amp , 10 gr
5. Lipo 2s/800 mah, sekitar 50 gr

sekitar 138 gr.asumsi 140 gr lah kotornya, total udah ( 140 + 62) = 202 gr.
itu diluar finishing/cat/ warna
kao target tetep 200 gr, supaya tetep bisa pake motor 16 gr, kudu ada bagian2 yg dibuang lagi nih..

[im-sad]

Wah, kecil ya kesannya. lanjut om!

[iwan21]

masih kepikiran dg servo aileron
1. sayang servonya kalo sampe pake 2 servo
2. nambah berat 5 gr itu udah berarti banget
sambil kerja sambill oret2, dg menggeser2 posisi servo ( agar dapet sudut yg pas dg torq rod), serta sambungan fleksibel, ternyata masih memungkinkan pake satu servo



artinya malem nanti ya bongkar lagi servo2nya...gak apa2 deh kerja dua kali asal bisa ngurangin berat 5 ~ 6 gr...

[Syafik]

Maksud saya juga bisa gitu om... irit servo dan ngurangi berat dikit... hehehe
