Low Wing

[unding]

Coba dulu 2 gambar

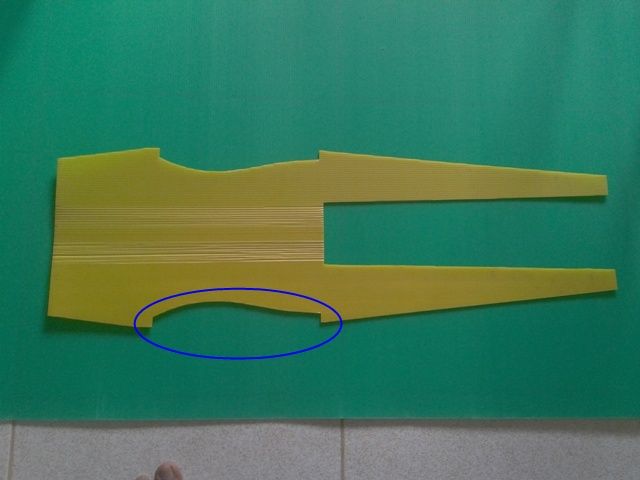

Bagian yg memerlukan ketelitian pada body adalah yg ini

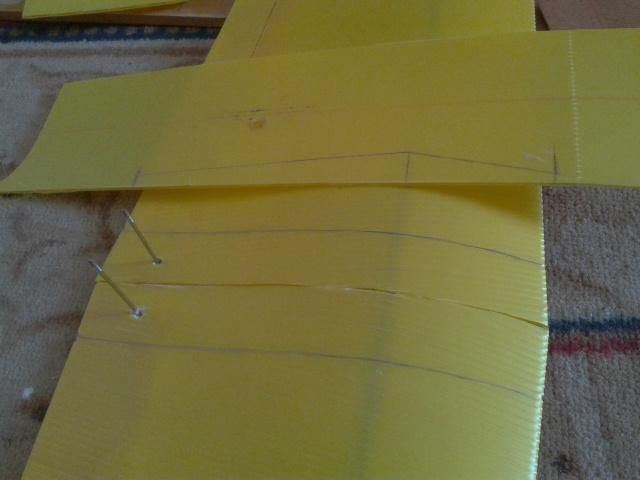

Dibutuhkan alat bantu semacam pola/mal, cara yg saya gunakan buat garis dipermukaan sayap sesuai lebar body yg direncanakan lalu pada coro/karton dibuat garis bantu sementara

[equator]

sedikit saran suhu,
semoga tidak salah,
ndak usah buat pola seperti itu,
potong bagian tengah sesuai lebar fuse yang akan menyatu dengan fuse,
bagian fuse di lubangin sesuai lebar spar dan tingginya disesuaikan saja . .

[unding]

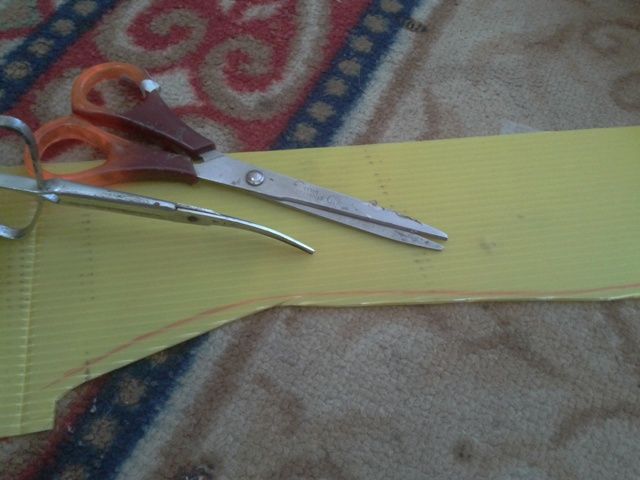

gunting/potong

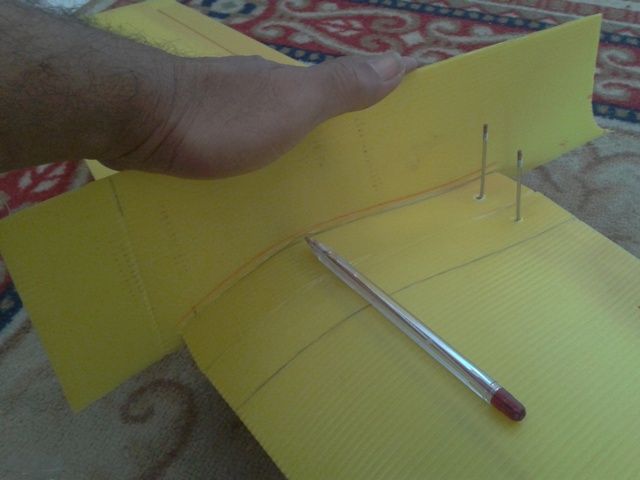

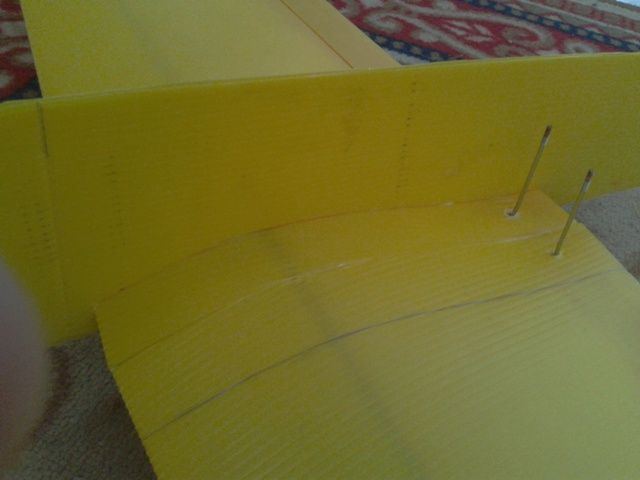

Letakkan pada posisi lalu ciplak dgn cara ballpoint/pinsil diletakkan diatas permukaan sayap lalu tarik mengikuti lengkungan airfoil

[unding]

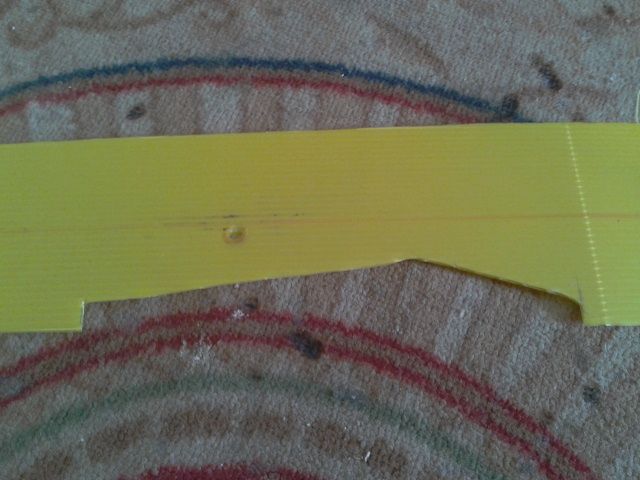

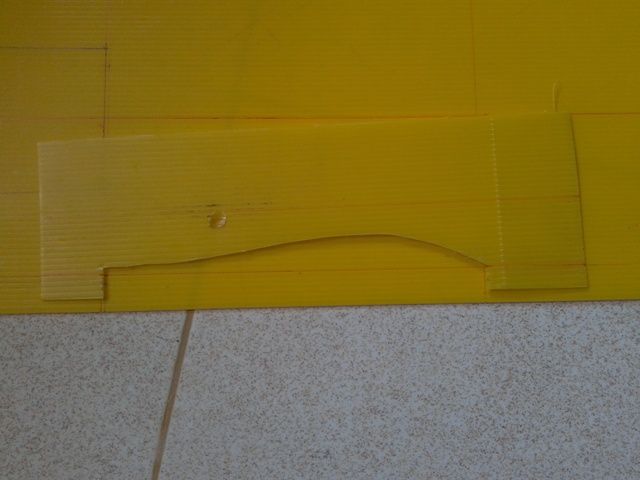

Hasil gambar digunting lagi

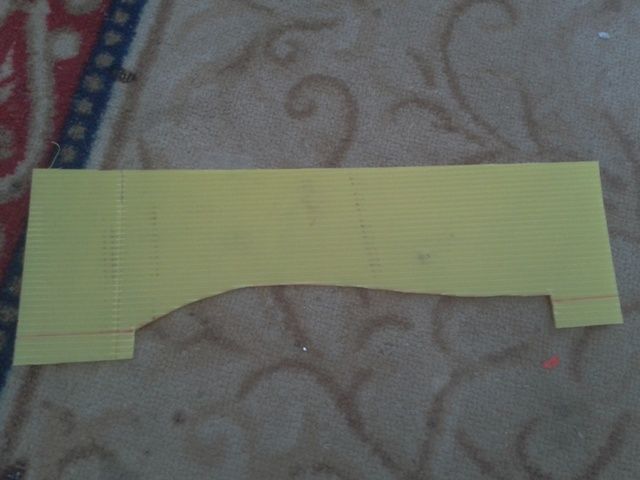

Letakkan pada posisi maka didapat hasil yg memuaskan (habis minum jamu sari rapat)

[unding]

Buat garis tengah airfoil/garis bantu yg memudahkan mengatur sudut serang (kalau diperlukan)


Dalam pemakaiannya seperti ini

[unding]

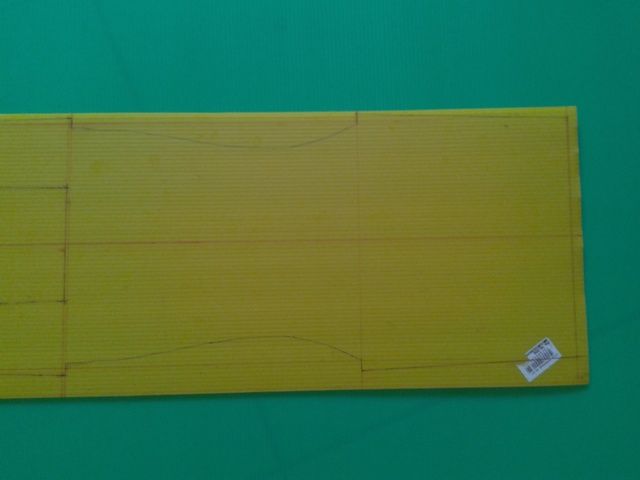

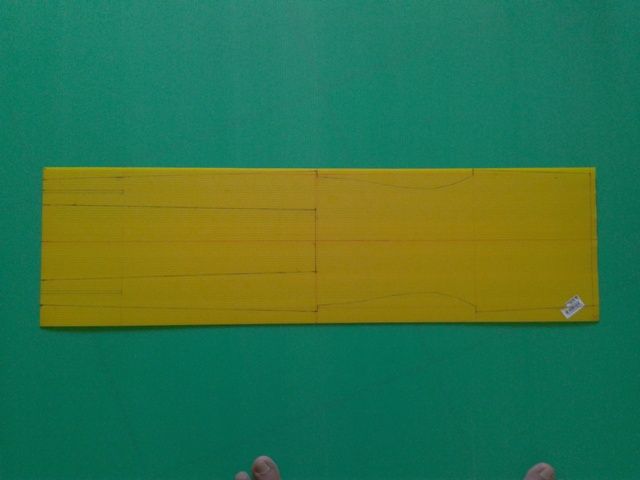

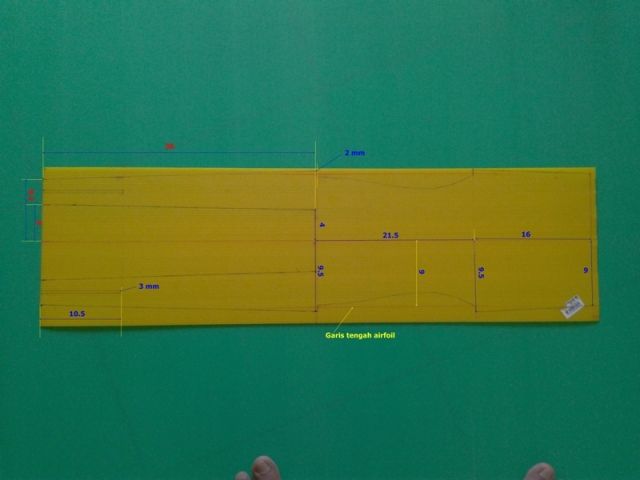

Denah dan ukuran feseleg/body

[unding]

[unding]

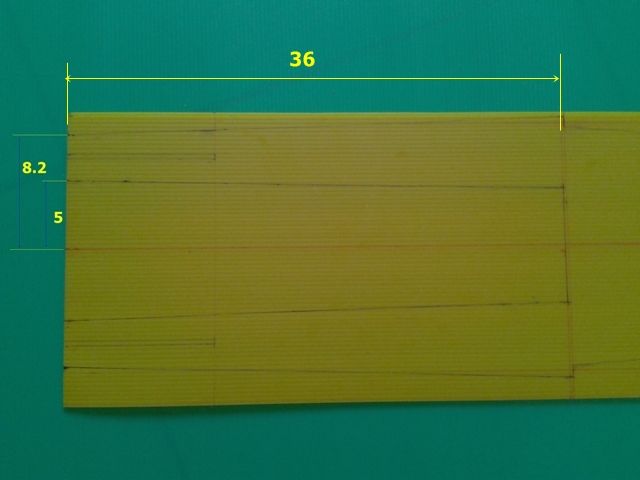

Mungkin ini agak jelas

[unding]

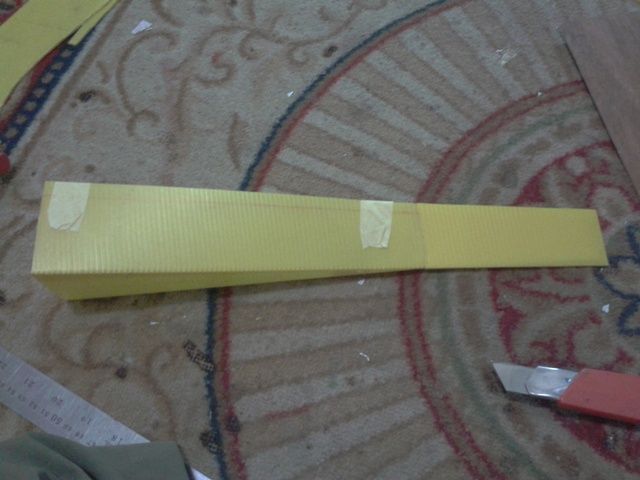

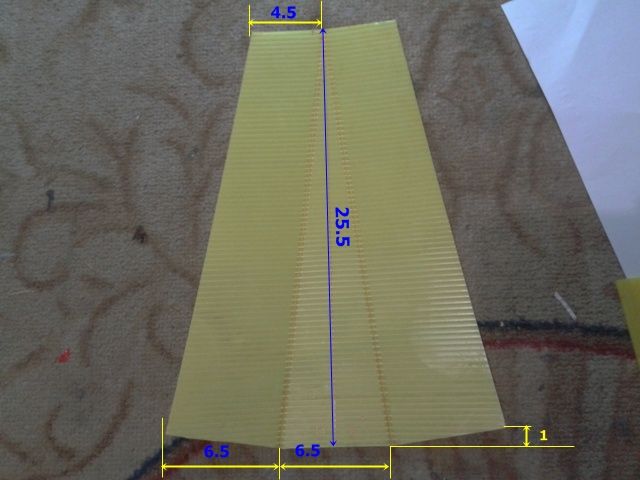

Penutup bawah

[unding]

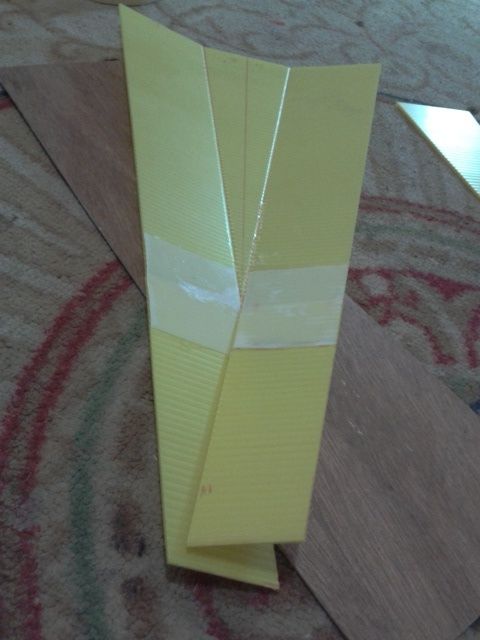

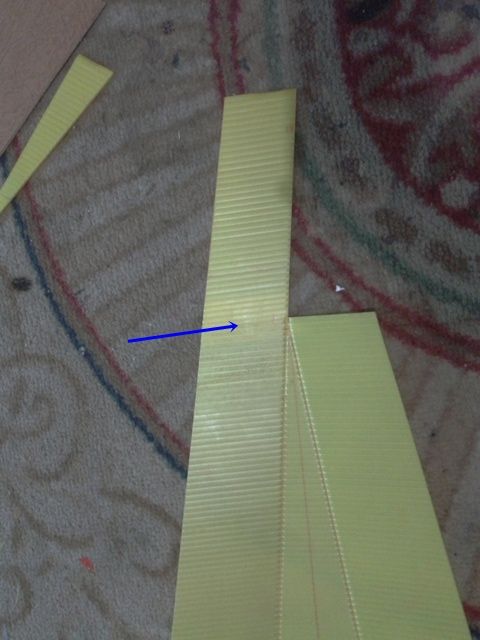

Tambahkan sambungan
