FLYING WING For Kontes 2014

[Ovikleefredrick]

Wingspan : 109cm
rood chord : 25,5cm
tip chord : 6,3cm
sweep : 30cm
Bahan Utama Coro tebal 2mm, Hiasan sperti canopi menggunakan polyfoam tebal 2mm di panaskan dengan hedrayer lalu di tekuk.
ESC : 30A
Motor : Turnigy BL 1600kv
Servo 2biji : Turnigy 9g (Metal gear)
Lem ca : ARON ALPHA
Lem Foam : Ga ada merknya, beli di gramedia (stiker botolnya warna merah)
propeller : Mau nya sih yang 6x4 tapi berhubung saya cuma punya satu2nya propeller ukuran 5x5 ya sudah lah akan sy pake seadanya aja.
RENCANA MAU PAKE LANDING GEAR/RODA TAPI BAHANNYA BELUM DAPET SEPERTI BESI RANGKA PAYUNG.
KENDALA DI BAHAN, TAPI AKAN SY USAHAKAN BIAR HASILNYA MAXIMAL. MOHON MAKLUMNYA KALAU HASILNYA KURANG RAPIH/ KURANG BAGUS KARENA SAYA BARU 2x BIKIN PESAWAT HOMEMADE. YANG PERTAMA CESSNA (ITUPUN GA SAMPE KELAR BIKINYA), LALU YANG KEDUA PESAWAT FLYINGWING INI. MOHON MAAF DAN DAN MOHON MAKLUM BUAT KAWAN2 DI GAERO. SAYA USAHAKAN HASILNYA SEMAXIMAL MUNGKIN DAN PENUH DENGAN PERHITUNGAN AGAR MENDAPATKAN TERBANG YANG BAGUS DAN SESUAI HARAPAN. HEHEHEHEHE BISMILLAHIROHMANIROHIIM

[Ovikleefredrick]

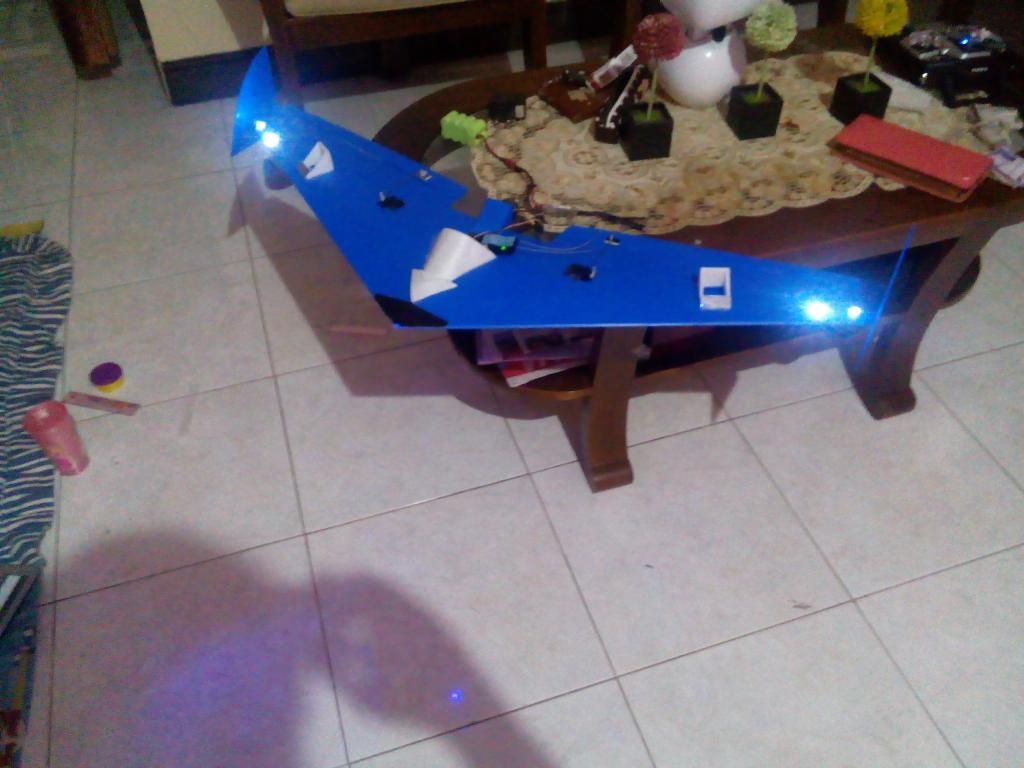

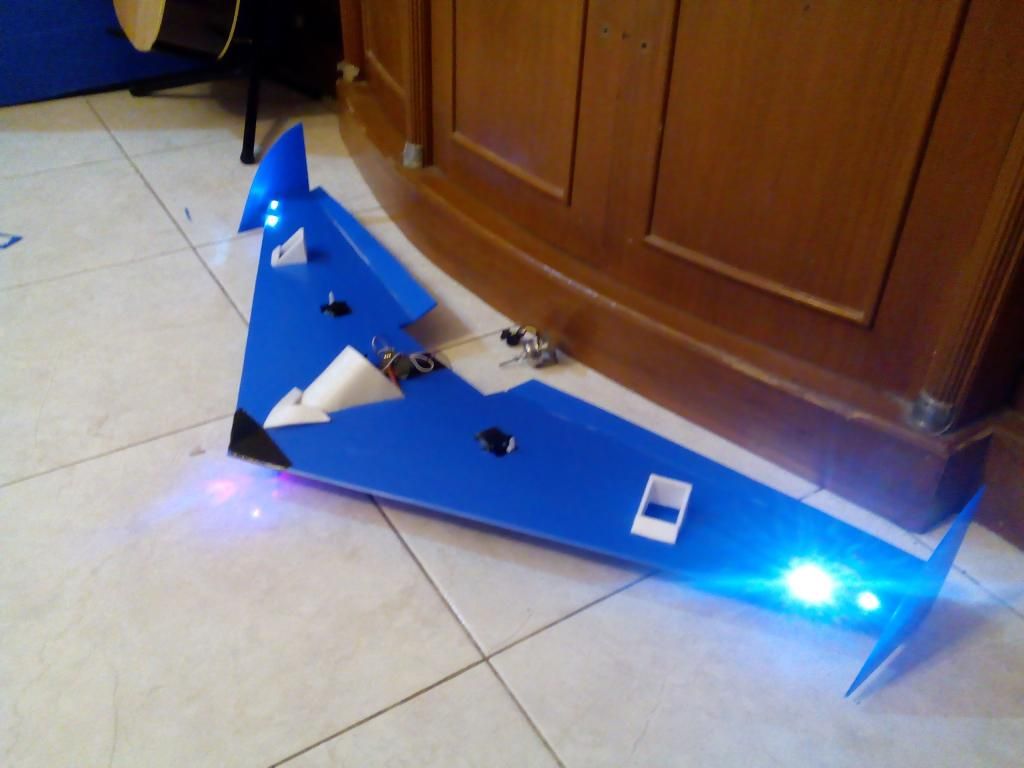

Tampak Sebelum pemasangan motor..

[Ovikleefredrick]

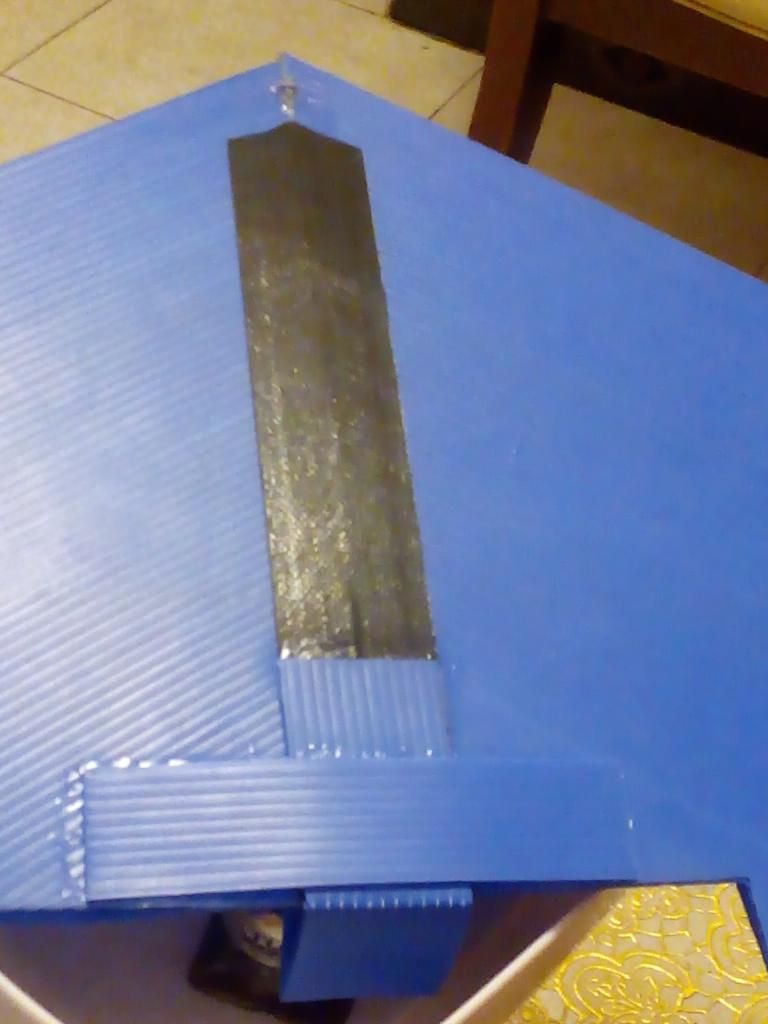

dudukan motor bagian atas

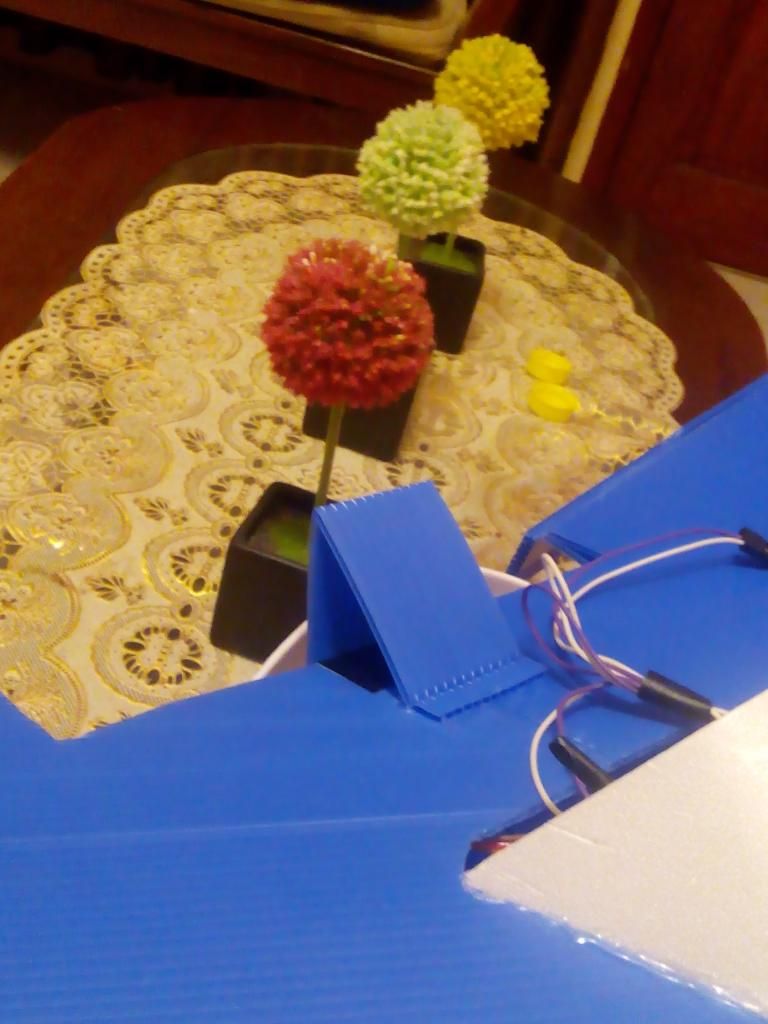

bagian bawah

dudukan motor ini tanpa menggunakan baud/mur, sy mengandalkan kekuatan lem ini, pernah sy coba coro dengan coro sy lem lalu sy lepas keras banget malah plastik coronya yang lepas/sobek.

[Ovikleefredrick]

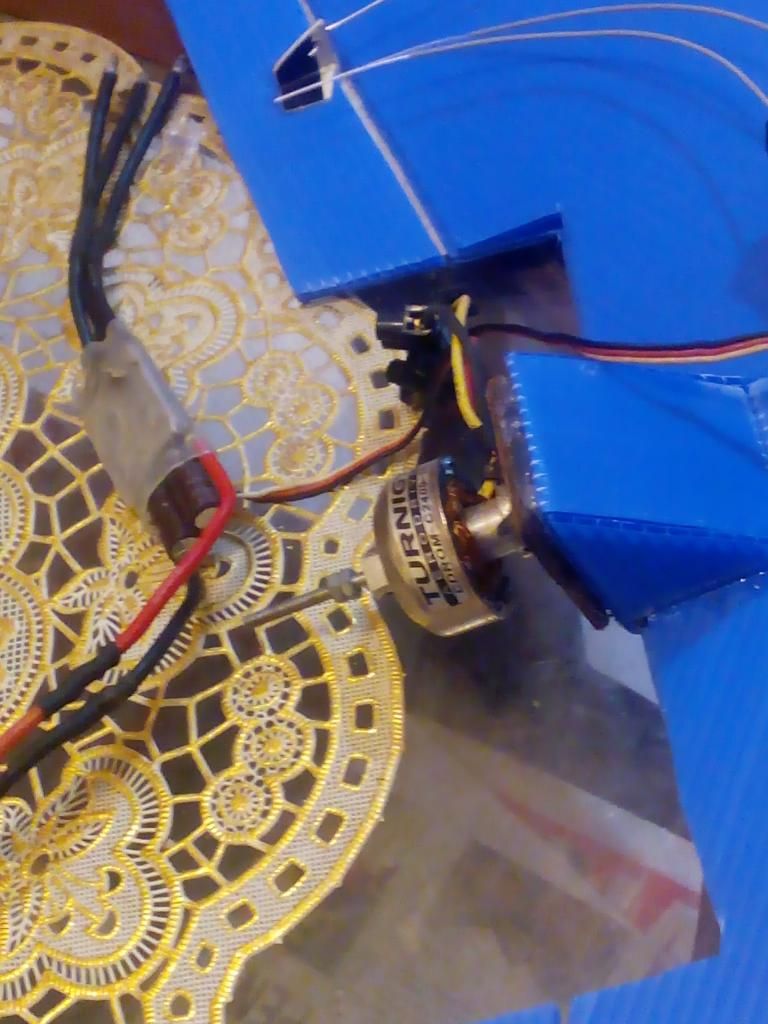

Motor sudah terpasang, di lapisi triplek (ga tau ni triplek brp mili)..

[Ovikleefredrick]

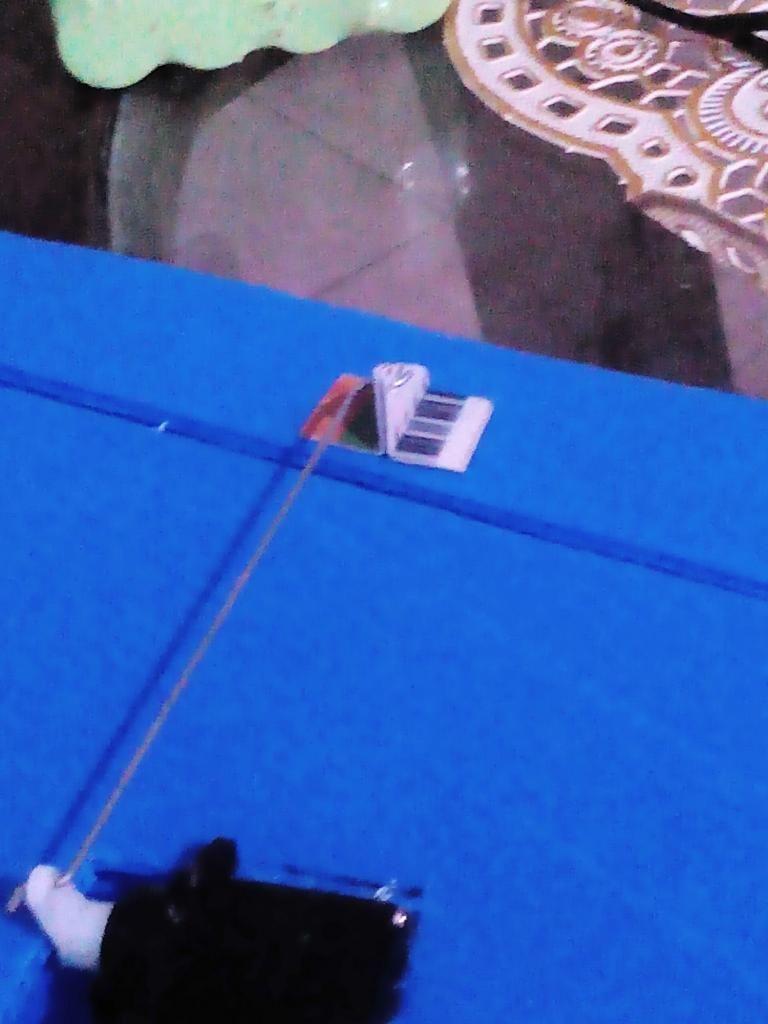

Pushrod pun sudah di pasang, dudukan pushrod menggunakan bekas kartu perdana (kartu telepon hp) di potong2

[Ovikleefredrick]

[Ovikleefredrick]

Dudukan pushrod ini bekas kartu perdana di potong2 sesuai keinginan, ga ada ukuran. di ampelas biar alus dan tambah rapih, bikin 2 lalu di tekuk2 pake tangan lalu di gabungkan menjadi satu (hati2 nekuknya nanti bisa ga lurus tekukan nya, jadi jelek hasilnya).

[Ovikleefredrick]

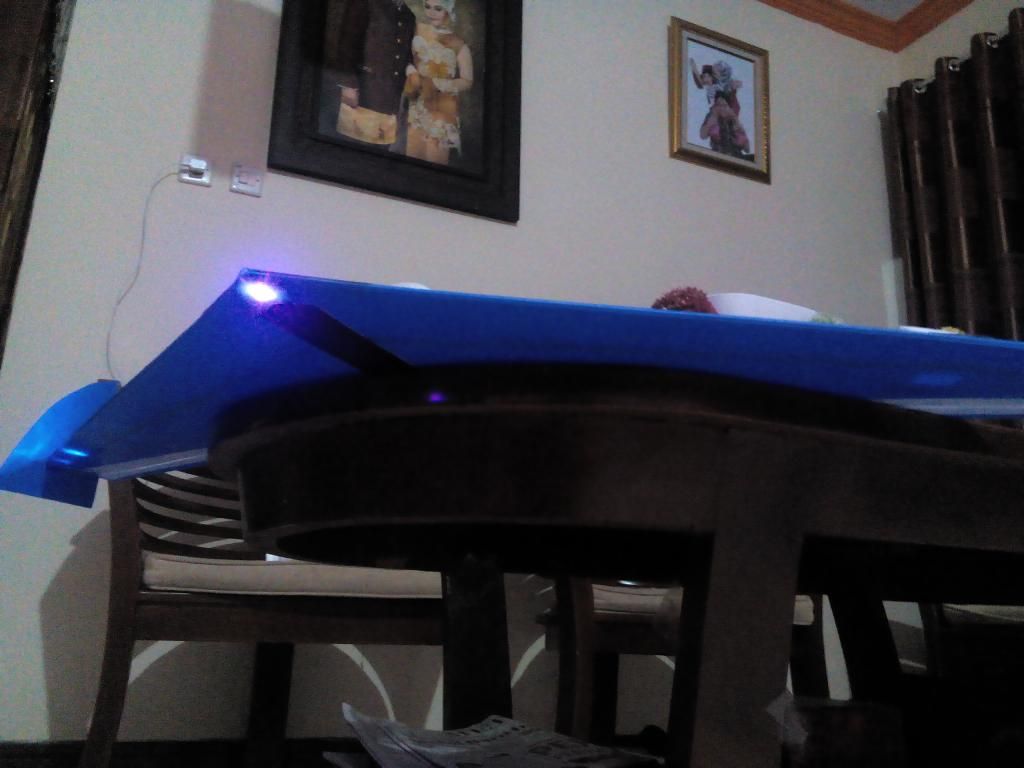

Titik CG Sudah di temukan. menggunakan kalkulator di sini nih : http://fwcg.3dzone.dk/
tinggal pasang roda (insya allah 50:50) ,
bikin dudukan batre,
skotlett/ ngecet,
pasang propeller,
Terbang deh....
JADI PENASARAN YA ALLAH MUDAH2AN BERHASIL TERBANGNYA SESUAI HARAPAN.
BISMILLAH

[Ovikleefredrick]

hasil terbang yang saya inginkan :
1. NgebuuuT
2. Engga Lembon (Lembon itu gmn ya jelasinnya? Lembon itu seperti pelan gitu deh)
3. ngebut tapi ga LiaR (enak di kendalikan)
4. Kokoh/anteBBBB, kuat lawan angin (tapi ga berat2 amat)

Nanti vidio terbangnya insya allah akan ku buat 2, yaitu vidio terbang siang dan vidio terbang malam.

[Ovikleefredrick]

TOTAL BERAT TANPA BATRE = 320 gram
