Modifikasi Remote non module ke sistem 2.4 GHz (dual system)

[didin]

boleh test pake coro ku aja Om... ilang gpp kok....lagian kalo test range kan terbang nya gak aneh2, tapi jauh2... kita coba susuri sepanjang landasan penggung (1,3km)...

utk test range....apakah cukup/ bisa dilakukan di darat saja? misalnya di sebuah lapangan yg sangat luas....(ditempatku masih banyak lapangan luas soale)....dan TX dan pesawat berada pada lintasan bebas rintangan...

[kula]

bisa bgt Om.. tp mslh nya di penggung itu kan bandara udara,...motor gak boleh masuk, sedangkan kalo Om Suhu WR di suruh jalan 1,3km tar bisa2 daku kualat n disumpahin jadi kodok...wakakaak...

[Wind Raider]

Pertimbangan apa Om WR bisa mengurutkan merk² tsb di atas? apakah dari sisi harga, kualias dll?? setau sy yg special non-modul disediakan oleh merk ASSAN.. dgn dibungkus menggunakan isolator sehingga tdk ada kekuatiran hubungan singkat komponen elektronik (bukan promosi lhoh..)

Om WR kl bole diupload dunk gambar² detil modul yg telah dibongkar utk beberapa merk tsb di atas...?? (kecuali ASSAN)

Urutan berdasarkan pertimbangan dari segi harga pak Rudy .
Utk merk Assan , tidak banyak keluhan dari user ; utk merk Corona , banyak user yg melaporkan adanya errror / bug .
Jadi utk sementara ini pilihan yg relatif andal : merk Hobby King dan merk Assan .

Photo2 detil2 modul yg sudah dibongkar ( turnigy dan hobby king ) bisa dibaca dihalaman sebelumnya .


Note:
Utk modul Turnigy , kayaknya masih harus diuji kehandalannya ; karena konon kabarnya modul Turnigy adalah modul Corona yg diganti labelnya . Baca : http://www.rcmodelreviews.com/coronafhssissues.shtml .

Berita terakhir : Kayaknya UH / Turnigy akan menarik produk modul RF 2.4 Ghz nya dan mengganti dengan sistem baru ( yg mudah2an kompatible dengan rx Hobby King ) .
Yang berarti saya mesti beli modul baru nih soalnya mau dikembalikan juga udah saya bongkar2 sih ; lagi pula juga berat diongkos ... Alamak ...

[Wind Raider]

@didin : didarat juga bisa ...
@kula : kalau gitu kita minta tolong pak dadang aja buat ngetes reange hihihihi

[didin]

Pak WR...
Saya mau coba pindahkan modul Esky 2.4G 4ch ke TX Esky 6ch....harapannya TX Esky 6ch menjadi 2.4G dan bisa nyanyi dgn RX Esky 2.4 G 6ch juga...!

Mantap pak Didin .
Jangan lupa photo2nya .

Dua TX di atas sudah saya bongkar....
Begitu saya perhatikan pada output mainboard masing-masing TX....terdapat keluaran 3 kabel yang sama ke modul RF (Hitam, Merah, Putih)....
Tapi.....output rankaian ternyata berbeda. Telihat dari susunan regulator arusnya. Yang satu positif dan yang satu negatif.
Apa ini yang dimaksud dengan TX negative shift (utk TX 2.4G) dan TX positive shift (utk TX Frek 72.xx)...?

Mohon bantuan Pak WR....

[Syafik]

salut... hanya bengong aja

[Wind Raider]

Pak WR...
Saya mau coba pindahkan modul Esky 2.4G 4ch ke TX Esky 6ch....harapannya TX Esky 6ch menjadi 2.4G dan bisa nyanyi dgn RX Esky 2.4 G 6ch juga...!

Mantap pak Didin .
Jangan lupa photo2nya .

Dua TX di atas sudah saya bongkar....
Begitu saya perhatikan pada output mainboard masing-masing TX....terdapat keluaran 3 kabel yang sama ke modul RF (Hitam, Merah, Putih)....
Tapi.....output rankaian ternyata berbeda. Telihat dari susunan regulator arusnya. Yang satu positif dan yang satu negatif.
Apa ini yang dimaksud dengan TX negative shift (utk TX 2.4G) dan TX positive shift (utk TX Frek 72.xx)...?

Mohon bantuan Pak WR....

Mohon gambar remote yg sudah dibuka pak Didin , biar bisa diterawang dari jauh hehehehe
Intinya pak Didin cari tegangan Vcc dan Gnd nya dulu . ( Bisa dicheck pakai volt meter ) .
Kabel lain ( yg ke 3 ) bisa kita jadikan tersangka , yaitu kabel PPM out nya

Secara empiris ( kebiasaan kode warna dlm rangkaian elektronik ):
kabel hitam = GND , kabel merah = Vcc ; kabel putih = kemungkinan adalah kabel utk sinyal ppm )
Namun hal ini tidak dijadikan pegangan krn kadang2 tidak begitu .



Negatif shift dan positif shift adalah istilah modulasi sinyal PPM , pak .
Futaba menggunakan negative shift .
JR menggunakan postive shift .
Lebih lanjut ttg PPM bisa dibaca di :
http://users.belgacom.net/TX2TX/tx2tx/e ... 2txgb1.htm


@syafik : saya juga utak atik gathuk ... salah gathuk yo kobong hehehe .

@rekan2 lain : Kalau saya ada keliru , mohon dikoreksi ya ...

[ASEN59]

klo radio fut 7CHP cocoknya ditambahi yg mana suhu supaya cocok ,bisa freq 72 ,dan bisa 2,4 tq

[Wind Raider]

Assan module saja pak asen
Caranya bisa dibaca di :
http://www.rcgroups.com/forums/showpost ... stcount=28
http://www.rcgroups.com/forums/showpost ... stcount=29

http://www.eppshop.nl/phpBB3/viewtopic.php?f=24&t=74

http://www.hobbycity.com/hobbycity/foru ... 5&PID=5133

[didin]

Mohon gambar remote yg sudah dibuka pak Didin , biar bisa diterawang dari jauh hehehehe
Intinya pak Didin cari tegangan Vcc dan Gnd nya dulu . ( Bisa dicheck pakai volt meter ) .
Kabel lain ( yg ke 3 ) bisa kita jadikan tersangka , yaitu kabel PPM out nya

Secara empiris ( kebiasaan kode warna dlm rangkaian elektronik ):
kabel hitam = GND , kabel merah = Vcc ; kabel putih = kemungkinan adalah kabel utk sinyal ppm )
Namun hal ini tidak dijadikan pegangan krn kadang2 tidak begitu .



Negatif shift dan positif shift adalah istilah modulasi sinyal PPM , pak .
Futaba menggunakan negative shift .
JR menggunakan postive shift .

Oh..itu maksudnya yg disebut positif / negatif shift. Docopy pak WR.
Ini gambarnya pak....
gambar main board dan RF board dari 2.4G.
Kabel yg ke RF boardkan output PPMnya...? Disebelah kabel itu terdapat 7805 sebagai penurun tegangan.
letaknya terbalik pada TX 72.xx, gambar di bawah.

Mohon diterawang pak WR....udah ndak sabar punya TX dua frek, 2,4G dan 72xx...

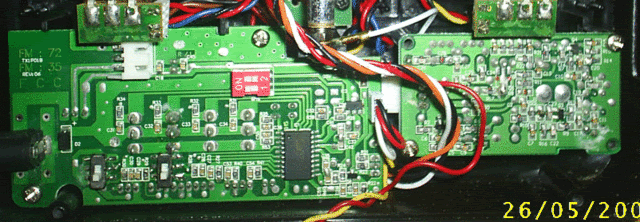

TX dengan freq 72xx
