pemotong foam

[rudyWing]

Salam kenal juga bang Raven...

Iya nih... baru coba-coba bikin pesawat home made... diracunin om Abi.

Kalo mau attach pdf file caranya gimana ya ?

Wah Oke punya tuh Om Dinesh foam cutternya, trus ngomong² foamnya ada yg jual gak ya yg tebal dan keras? salam kenal buat Anda...

[Dinesh]

oh ya.. yang ini bagaimana cara pakainya? apakah sama dengan fungsi pemotong yang di atasnya? atau khusus pemotongan tertentu?

Iya, itu sama dengan foto yang diatasnya, cuma itu tampak konstruksi bagian dalamnya..

[Dinesh]

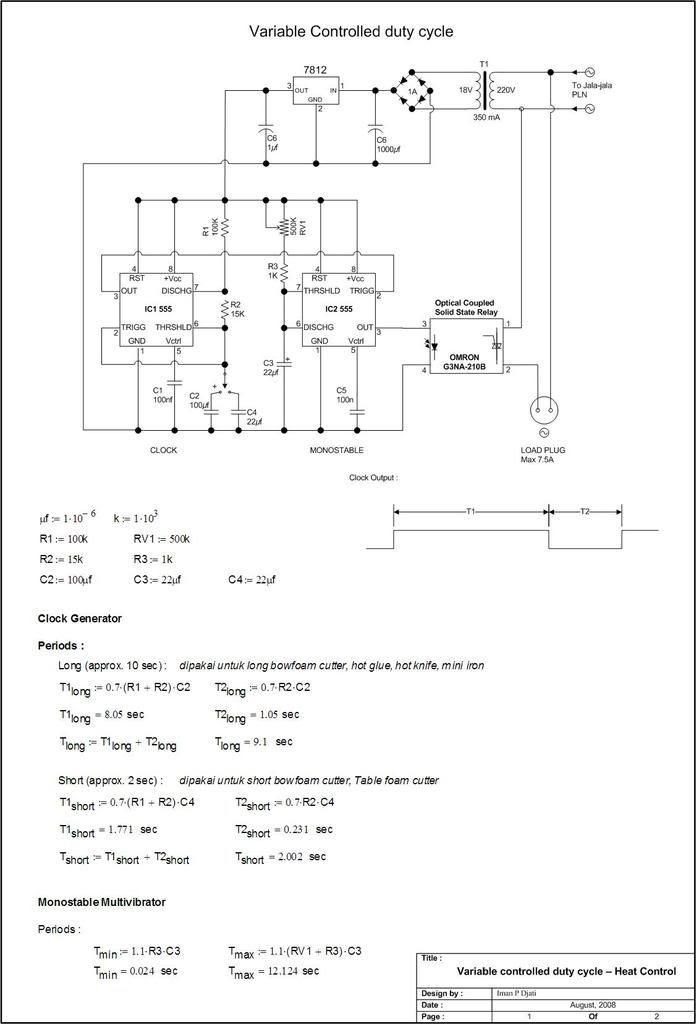

@Abi, Raven, Ferry, ini schema sama perhitungannya (kalo mau coba-coba dirubah), dah bisa di save jadi jpg.






Catatan :
* Hasil perhitungan duty cycle sama hasil benerannya pasti meleset dikit, karena toleransi komponen-2 nya dan kualitas cara merangkai-nya.
** Untuk heat controller-nya bisa dipake buat alat-alat pemanas lain yang pake power AC. (tapi jangan dipake atau dikasih beban induction motor). Alat-alat yang pake fungsi pemanas yang pernah dicoba dan OK ; Hot knife, Setrika travel mini, solder, hot glue gun.

@Dinesh....itu tools yg saya impi2in dari dulu...dasar sayanya pemales, gak pernah disempetin buat ..hikss.
Terima kasih udah bikin saya semangat utk nyeleseain lagi foam cutter...

Kalo saya liat itu pake rectifier ya, ada regulatornya segala.

Kalo mau gampang sebenernya cukup pake trafo aja tanpa rangkaian rectifier,diambil AC disisi sekunder trafo dg tegangan 12 volt AC dan utk pengatur panasnya cukup gunakan dimmer lamp, murah meriah dan sederhana.

Kawat sebaiknya pake kawat baja ( snar gitar ato snar pancing), kalo nekelin gampang putus kalo kepanasan.
Dg kawat baja yg kecil maka arus yg diperlukan cuman orde dibawah 1 Amp,jadi gak butuh trafo gede.
Yg susah itu cari kawat bajanya ( disarankan banget snar pancing baja katanya)

@Iwan21, hallo pak apa kabar ? masih di NOC CSM cikarang ?
Kalo pemanas tambahan untuk kompor yang pernah saya posting di viewtopic.php?f=155&t=327&start=30 itu kawat baja atau neklin ya pak ? soalnya saya pake kawat itu tuh untuk foam cutter nya.

Kalo untuk power supply-nya, saran pak Iwan bisa juga dipakai kalo mau lebih sederhana/gampang.

Kalo pake dimmer lampu memang lebih sederhana pak, tapi gak bisa dapat konstant temp. soalnya tambah lama tetep tambah panas meskipun dimmer-nya dah dikecilin, soalnya dimmer-kan cuma ngatur tegangannya doang.. sedangkan arusnya tetep ngalir ke kawatnya.... iya gak pak...

Wah Oke punya tuh Om Dinesh foam cutternya, trus ngomong² foamnya ada yg jual gak ya yg tebal dan keras? salam kenal buat Anda...

Salam kenal juga...
Kalo foam yang paling tebal yang pernah saya beli sih sekitar 10cm tebalnya saya nggak tau kalo ada yg lebih tebal dari itu yang dijual secara retail. Paling kalo mau lebih tebal ya di rangkep pak. Nah kalo yg keras saya kruang jelas nih pak gimana ngukur/definisi kerasnya.... apalagi kalo yang tegang dan keras.. ups!... maksudnya tebal dan keras..

[Dinesh]

oh ya. biasanya trafonya diatur sampai berapa amper arus outnya?

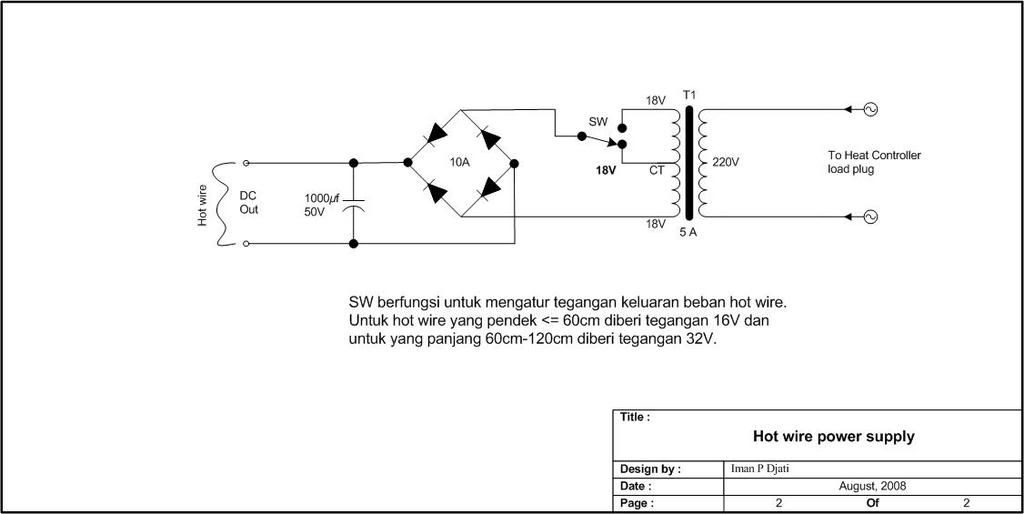

Untuk foam power supply-nya arusnya fixed 5A tegangan outputnya bisa dipilih 16V atau 32V.

Cara kerja heat controller nya bukan mengatur arus dan tegangan outputnya, tapi berapa lama wire itu on dan berapa lama wire itu off, nah itulah yang diatur duty cycle nya.
Untuk yang long, bisa diatur dari mulai 9 detik on 1 detik off s/d 1detik on 9 detik off (by calculation).
Untuk yang short, bisa diatur dari 2.5 detik on 0.25 detik off s/d 0.25 detik on 2.5 detik off (by calculation).
Hasilnya.. rada mlenceng dikit....
Untuk nyari pas-nya... ya.. dicoba-coba.. tapi yang jelas temp. wire bisa mendekati konstan, berapa lamapun wire itu terhubung dengan power.

[iwan21]

1. @Iwan21, hallo pak apa kabar ? masih di NOC CSM cikarang ?

2. Kalo pemanas tambahan untuk kompor yang pernah saya posting di viewtopic.php?f=155&t=327&start=30 itu kawat baja atau neklin ya pak ? soalnya saya pake kawat itu tuh untuk foam cutter nya.

3. Kalo untuk power supply-nya, saran pak Iwan bisa juga dipakai kalo mau lebih sederhana/gampang.

4. Kalo pake dimmer lampu memang lebih sederhana pak, tapi gak bisa dapat konstant temp. soalnya tambah lama tetep tambah panas meskipun dimmer-nya dah dikecilin, soalnya dimmer-kan cuma ngatur tegangannya doang.. sedangkan arusnya tetep ngalir ke kawatnya.... iya gak pak...

5. Nah kalo yg keras saya kruang jelas nih pak gimana ngukur/definisi kerasnya....

1. ha ha ha haha..iya ..masiih sampe sekarang

2. Setau saya itu nekelin

3 & 4. saya baca di forum2 luar pada make ini sebabnya

5. Itu dinyatakan dng densisitinya, makin padet (densiti tinggi) foamnya makin keras, contohnya bisa kita bandingin antara styrofoam yg biasa kita beli lembaran itu/densiti rendah dg styrofoam yg buat ganjel perangkat elektronik ato box ikan/densiti tinggi.

sekali lagi terima kasih utk pencerahannya, sangat2 bermanfaat buat temen2 disini

[ferry]

Emang bener untuk mengatur intensitas panas intinya dgn mengatur duty cycle dari hot wire bisa dgn monostable multivibrator atau biasa orang sebut one shoot multivibrator yg input clocknya free running oscilator atau dgn rangkaian flip-flop.......good effort Om jd tambah pengetahuan nih kita!!......

[Syafik]

mantap banget... pemotong cutternya aja kaya gitu apalagi ntar jadi pesawatnya....
ditunggu hasil karya2 pswt homemadenya

[Abi Ghiffa]

mantap banget... pemotong cutternya aja kaya gitu apalagi ntar jadi pesawatnya....
ditunggu hasil karya2 pswt homemadenya

Pesawat dah jadi,.lagi saya ancam ,.kalo gak posting sendiri , saya postingin nich,..dah punya Pic nya

[Charles]

Emang bener untuk mengatur intensitas panas intinya dgn mengatur duty cycle dari hot wire bisa dgn monostable multivibrator atau biasa orang sebut one shoot multivibrator yg input clocknya free running oscilator atau dgn rangkaian flip-flop.......good effort Om jd tambah pengetahuan nih kita!!......

Mumet dah aku.....

[sukmana]

Emang bener untuk mengatur intensitas panas intinya dgn mengatur duty cycle dari hot wire bisa dgn monostable multivibrator atau biasa orang sebut one shoot multivibrator yg input clocknya free running oscilator atau dgn rangkaian flip-flop.......good effort Om jd tambah pengetahuan nih kita!!......

Mumet dah aku.....

tahunya cuman vibrator ya oom.....
