My First Home Made Project Yak-54 Completed

[yrakluz]

izin menyimak om
keren nih om KBS

Silakan Om Andri...

Mantaps... 3D artisnya hehe

Makasih Om Suhu CNC from Jombang,...hehehe...

1. Boleh dikirim laser cut kit nya nggak, nanti diganti..he he
2. Kayaknya motor 400-500 watt nggak cukup kuat Oom, buat pesawat 3D kayak gini (pengalaman pesawat balsa dan EPP wingspan 1200 mm punya saya). Cari yang di atas 750 watt baru maknyus tuh..

Salam

1. Boleh aja Om,...tapi tunggu kalo sudah berhasil mabur ya...
2. Mungkin faktor berat AUW juga pengaruh Om,...pengalaman saya dulu pakai pswt Sbach Epo, pakai motor bawaan 500watt 750kv ws=125cm AUW=1500gr memang diajak hover agak "ngeden" makanya saya usahakan AUW dibawah 1500gr, target 1300gr supaya throttle 70% sudah bisa hover. Kalo 750watt pasti maknyus, tapi apa ngga berlebihan Om?

Mohon sarannya suhu-suhu...

kalo kata seseorang di rcgroups, "there's no such things as overpower" hehe..

[KBSantoso]

kalo kata seseorang di rcgroups, "there's no such things as overpower" hehe..

Betul Om,...cuma "overbudget" yang ada....

[KBSantoso]

Akhirnya potongan-potongan komponen fuselage dan tail section selesai dibuat gambarnya.
Lumayan pusing ternyata karena harus banyak berimajinasi.
Power setup sudah pesan motor Detrum BM3720-650kv , ESC Dynam 60A, propeler Dynam 13x6.5 yang murmer aja...

Bagian fuselage dan tail section


Bagian sayap


Total sudah abis balsa 2.5mm 7 lembar, 5mm 1 lembar, dan tripleks ukuran 3mm 60x60cm.
Belum termasuk balsa 1mm untuk sheeting dan 3x3mm untuk stringer, serta balsa 10mm untuk bikin cetakan canopi.

[BERTHIE FLYER]

Mantap bener nih... Sy jg mau nih dikirim kitnya kalo dah produksi masal....

Designnya bener2 detail... Ga kalah sama Carl Goldberg

[KBSantoso]

Mantap bener nih... Sy jg mau nih dikirim kitnya kalo dah produksi masal....

Designnya bener2 detail... Ga kalah sama Carl Goldberg

Boleh Om Berthie, tapi sabar ya karena belom maiden2, sudah hampir setahun (lebaran 2012 ketemu lebaran 2013)
Makanya ini saya kebut supaya sebelom lebaran sudah maiden.

Carl Goldberg sih sudah mendunia,...dan beliau salah satu inspirator buat saya dengan karyanya yang simpel dan legendaris macam Tiger LWT.

[KBSantoso]

Lanjut setelah potongan-potongan selesai dicutting :



Coba dry fit dulu...


Rakit tail section...


Lanjut rakit fuselage

[endycute]

Waaaaahhhh....baru hari ini online,langsung masuk gaero langsung dihidangkan proyek homemade Om KB jadi gak bisa tidur ngebayangin gimana jadinya..ini baru wingspan 120, gimana yg 2 meteran n pake gasoline engine yah? lanjut terus Om KB..izin menyimak juga..

[KBSantoso]

Malam semakin larut dalam dinginnya udara....
Namun saya semakin bersemangat untuk menyelesaikan proyek yang lama tertunda...

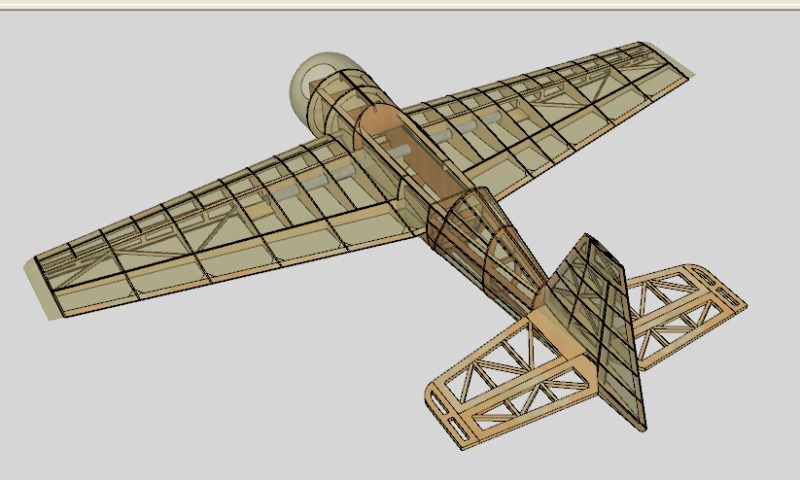

Sketsa 3Dnya


Jadinya begini




Perbandingan dengan Trex 450




Bagian fin dan stab terpaksa bentuk profilnya kotak, ngga keburu bikin desain airfoil


Hasil timbangan sementara 349 gr


Perhitungan AUW :
- naked airframe 349 gr
- motor+prop+spinner 200 gr
- ESC 71 gr
- servo aileron 2x11gr= 22 gr
- servo rudder HS85MG 21 gr
- servo elevator HS81MG 19 gr
- batere 4S 2200mAH 247 gr


berat sementara : 929 gr
Yang belum tertimbang : sheet balsa 1mm, landing gear, pushrod dkk, cover, rx, kabel.

ngejar berat < 1300gr bisa ngga ya?

[KBSantoso]

Merakit kit balsa ternyata mengasyikan, gak terasa dua malam berturut-turut tidur jam 2 pagi.

Masih banyak kekurangan di sana-sini yang baru keliatan saat dirakit antara lain :
Slot yang tidak cocok posisi dan ukurannya, kelupaan bikin slot, kebanyakan slot sampai susah dipasang.

Kendala :
- lem CA yang kurang encer (merk lokal)
- ketebalan balsa lokal kurang konsisten
- kekerasan balsa yang tidak sama pada satu lembar balsa, wing kiri dan kanan beda bobot.
- kehabisan stok lem CA
- triplek lokal yang melengkung setelah dicutting laser (ada rencana ke depan bikin sendiri dari veneer kayu dilapis 3-4 lapisan secara selang-seling arah seratnya)

Setelah mencoba berbagai merk lem CA lokal, ada satu merk yang cukup bagus, encer, cepat kering. Harganya dua kali lipat merk lain dengan uk. yg sama. Sejauh ini sudah menghabiskan 5 tube uk. 3gr.
Untuk beberapa sambungan dan slot, saya perkuat dengan lem putih agar bisa meredam getaran dan mengisi rongga antar sambungan.
Khusus firewall, akan menggunakan lem epoxy.

[justinus]

Senang kalau sudah sampai tahap ini. Tapi kalau lihat progressnya, apa bisa lebaran ditunda?
