ER9X : Open Source Firmware for TGY 9x dkk

[Wind Raider]

Ini nyang sempat diphoto ...

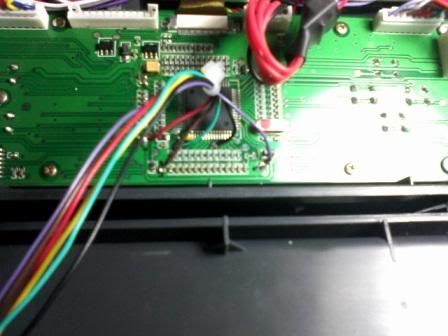

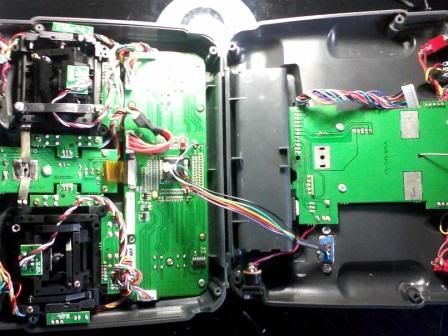

sambungan ke mcu

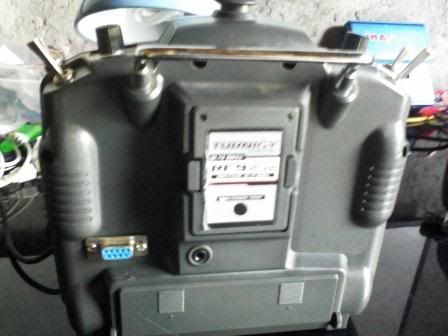

sambungan keluar pakai konektor rs232 ( soalnya itu pas yg ada di lab jambon)


jadi praktis ndak usah buka2 remote lagi

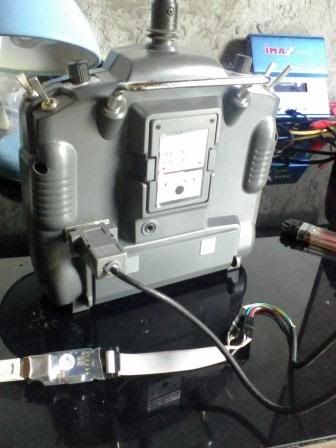

tersambung ke programmer

[serlata]

Ini nyang sempat diphoto ...


sambungan ke mcu


sambungan keluar pakai konektor rs232 ( soalnya itu pas yg ada di lab jambon)


jadi praktis ndak usah buka2 remote lagi


tersambung ke programmer

Hehe.. makasih om Darwin oleh2nya.. Lengkap bner..
cm harus dplajari lg nih, blank bner kyk bgnian..
moga2 bisa

[dino]

pm in suhu wR...bOz.....

[serlata]

:tlt pm in suhu wR...bOz.....

udh boz,tq saranny,, udh dtelp dijelasin,, dikrim skema segala oleh Om WR yang baik hati,, cm rada2 kurang paham baca skemany,, emg dasar bodo..
di plajari dlu nih..

[ipin17]

Ini nyang sempat diphoto ...


sambungan ke mcu


sambungan keluar pakai konektor rs232 ( soalnya itu pas yg ada di lab jambon)


jadi praktis ndak usah buka2 remote lagi


tersambung ke programmer

Hmm pengen niru tp sy gak berani solder ke kaki2 ic itu, kecil buanget, salah solder nanti malah tx gak bisa nyala, emang harus lsg solder ke kaki2 ic ya om?, gak ada port tersendiri untuk nyolokin programmernya?

[serlata]

Hmm pengen niru tp sy gak berani solder ke kaki2 ic itu, kecil buanget, salah solder nanti malah tx gak bisa nyala, emang harus lsg solder ke kaki2 ic ya om?, gak ada port tersendiri untuk nyolokin programmernya?

mau gak mau emg bgitu om Ipin,,sy jg bgtu cm gak serapih om WR,, itu sambung lg pake kabel monitor ya om WR?
saya lgsg potong kabel paket dr programerny aj..
ah masa sih suhu Ipin17 gak berani, sy aj yang nubi berani(bntu ngomporin)..
pdhal saya jg berani krn dah trlanjur rusak..
udah dikasih spot bwt solderan nymbung kabel port di pcbny kok Om, gak sekecil IC2 itu..

[ipin17]

mau gak mau emg bgitu om Ipin,,sy jg bgtu cm gak serapih om WR,, itu sambung lg pake kabel monitor ya om WR?
saya lgsg potong kabel paket dr programerny aj..
ah masa sih suhu Ipin17 gak berani, sy aj yang nubi berani(bntu ngomporin)..
pdhal saya jg berani krn dah trlanjur rusak..
udah dikasih spot bwt solderan nymbung kabel port di pcbny kok Om, gak sekecil IC2 itu..

Oh emang sudah ada ya lobang2 nya?, jadi gak perlu ngebor lagi tuh pcb?

Ini nyang sempat diphoto ...


sambungan ke mcu

Om minta tolong di zoom bagian ini, saya mau memperjelas titik mana yang perlu di solder

[serlata]

Oh emang sudah ada ya lobang2 nya?, jadi gak perlu ngebor lagi tuh pcb?

Om minta tolong di zoom bagian ini, saya mau memperjelas titik mana yang perlu di solder

iya om gak perlu bor sana-sini,, maap gak bs bntu krim poto,, bntu link aj ya om,

http://code.google.com/p/th9x/wiki/installation_de?wl=en-US

agak diteliti om ini untuk pcb turnigy V1, yang V2 beda di jalur SCKny dah dijelasin di link-ny.. yang V2 tggl solder sesuai pad-nya..

[Wind Raider]

@ipin :
Ada 6 kabel : VCC , GND , MISO , MOSI , SCK , RST
Saya ambilkan dari sumber luar yg lebih jelas . Jangan berpatokan pada warna kabel , karena ini gambar dari dua orang berbeda .

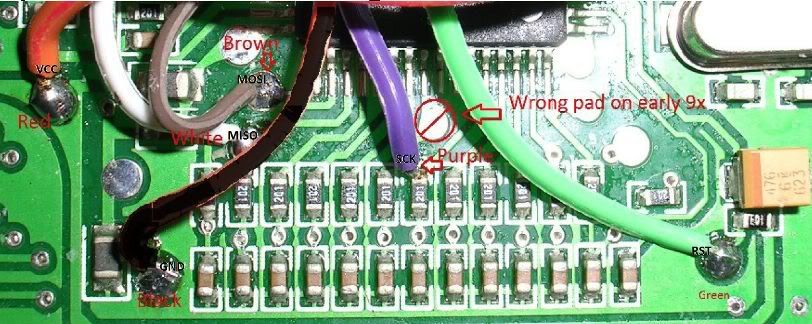

Utk TGY 9X v1

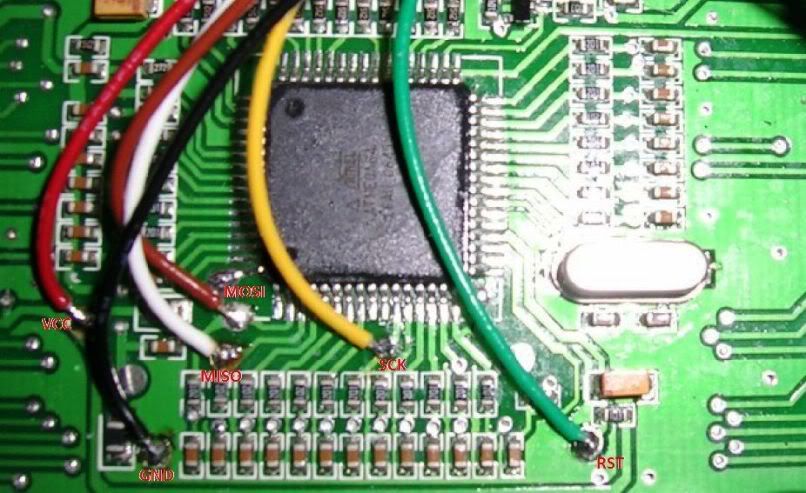

Utk TGY 9x v2


LINKS :
http://er9x.googlecode.com/svn/trunk/do ... e%209x.pdf
http://er9x.googlecode.com/svn/trunk/do ... hookup.pdf


@serlata : bukan konektor ke monitor , tapi konektor rs232 ( komunikasi data serial ) . Konektor lain pun ndak ada malah asal jumlah pin minimal 6 .

[ipin17]

@ipin :
Ada 6 kabel : VCC , GND , MISO , MOSI , SCK , RST

Utk TGY 9x v2 ; link .... http://er9x.googlecode.com/svn/trunk/do ... hookup.pdf
.

wah saya butuh yang v2 ini, sekali lagi matur nuwun infonya
