DIY Wireless Trainer / Buddy Box ( updated 2.4 GHz version )

[Wind Raider]

oh ya , Om Justin pakai TX apa sbg slave dan TX apa sbg master ?? Saya pakai JR dan JR. Frekwensi ada 40, 72 dan 2,4. Yg pake modul 2,4 mesti milih ppm di remotnya. Ada yang bisa membantu mesti gimana?

Mungkin bisa pakai yg 72 Mhz sbg slave dan yg 2,4 Ghz sbg master

[Wind Raider]

Mohon di terawang suhu, dimana kira-kira raw PPM signal keluar dari RX Esky ini,
7 Ch 2.4G suhu.
Salam

Mohon maaf pak , untuk rx esky 2.4 Ghz 7 channel saya belum dapat datanya ( digoogling juga belum ketemu ) ... ; mungkin harus dicheck pakai osiloskop spt tutorial pak eko .
Receiver 2.4 Ghz tidak semuanya menyediakan ppm out .

[Wind Raider]

Kalau yg esky 72 Mhz .... ppm output kira2 disini ...

[Wind Raider]

setelah ngeliatin videonya om suhu WR. .saya ngiler bgt nih om. .
cepetan ya suhu tutorialnya. .hihihihi. .

Here it is







videonya :

[Wind Raider]

Ini mungkin yang Anda tunggu2 hehehe

Ini material nyang diperlukan ... ( maaf aye ndak promosi merk tertentu ; adapun aye sebutken barang2 ini karena selama ini aye pakai sendili ... )
Oh ya , as usual , kalau terjadi kerusakan atawa apapun nyang terjadi ... aye tidak bertanggung jawab hehehe

RX : HK T6A versi 2 ................. 1 biji ( maaf , sementara harus nyang ini karena dia menyediakan ppm out ; tidak tertutup rx merk lain tapi aye ndak punya , jadi ndak bisa ngetest )

TX : TGy 9x versi 2 ................. 1 biji ( ini rada bebas asalkan dia bisa 'bicara' sama HK T6A versi 2 )

colokan audio mono ............... 1 biji ( kalau ini sih buanyakkkk ada dimana mana )

colokan usb + kabel atau bisa juga pakai baterai lipo sebiji sebagai power utk tx

usb dongle utk simulator ... ( nyang ini sih sudah banyak nyang punya ...

Tuhhh sangat mudah , tanpa harus bongkar rx .
Pin PPM out terletak pada pin Bat sebelah dalam ( yg bergaris biru )

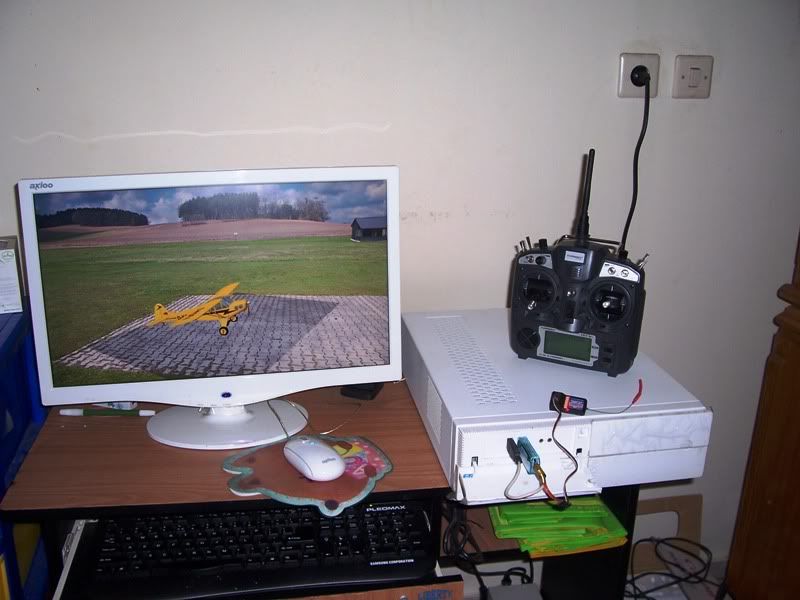

Untuk pemakaian sbg simulator , kita bisa mengambil power dari colokan usb ; pin1 = + 5 Volt dan pin 4 = GND .

Untuk pemakaian sebagai trainer di lapangan ,
power bisa diambil:
1. dari motherboard remote
2. dari baterai remote tapi harus dikasih regulator 5 volt
3. memakai bat Lipo 1 cell ( walaupun tegangan nominal hanya sekitar 3.7 volt tapi sudah bisa mampu memberikan power ke rx )
Untuk TX slave harus memakai remote 2.4 Ghz yg kompatible dengan RX HKTR6 A version 2 .
Untuk TX Master bebas , boleh yg 35 Mhz , 72 Mhz , atau pun yg 2.4 Ghz ( yang penting ada port trainernya )

[dulbehek]

oh ternyata aku dikibulin mek gitu tok

[Wind Raider]

:ha3
oh ternyata aku dikibulin mek gitu tok

dikibulin sopo rek ?

[ekozxx]

Mohon di terawang suhu, dimana kira-kira raw PPM signal keluar dari RX Esky ini,
7 Ch 2.4G suhu.
Salam

Mohon maaf pak , untuk rx esky 2.4 Ghz 7 channel saya belum dapat datanya ( digoogling juga belum ketemu ) ... ; mungkin harus dicheck pakai osiloskop spt tutorial pak eko .
Receiver 2.4 Ghz tidak semuanya menyediakan ppm out .

Klo ada yg mau minjemin bisa sy cariin suhu, masalahnya gak punya receiver tsb. Tp nti saya coba cari punya teman2 disini. Hrsnya sih ada ya raw ppmnya.

[Wind Raider]

Wahhh mantaps pak eko ...
Saya senang lihat tutorialnya di youtube ..
Cara menerangkannya enak sekali

[Wind Raider]

Ini raw ppm utk RX generik Arttech
