Shockbreaker... home made...

Post by MrDoms »

Ini saya ada buat sokbreker untuk RC model, hasil perburuan ke toko alat-alat chainsaw dan mesin2 kecil... melihat ada per dan tutup yang pas... langsung pikirannya ke pesawat....

Bahan yang dibutuhkan adalah:
1. Per
2. Stoper (kalau tidak ada yang cocok bisa di improvisasi lah..)
3. Joran pancing diameter besar dan kecil (ukuran panjang tergantung keinginan)
4. Kawat atau push rod

Sokbreker bisa dibuat untuk sistim pegas tarik atau tekan (tergantung kebutuhan - skema tinggal dirubah sedikit). Begini nih step2 kerja untuk pegas tarik:

1. Siapkan material

2. Masukkan stoper ke joran diameter besar dan di lem, lobang stopper dapat digede-in lagi sesuai kebutuhan. Per dipasangkan ke joran diameter kecil, kemudian dikaitkan dengan kawat. Kemudian dimasukkan ke selongsong joran diameter besar

3. Selesai, ujung kawat di bulatkan untuk pengait ke bagian yang akan kita beri effek sokbreker

selamat mencoba... happy landing...
Top
User avatar
MrDoms
Second Lieutenant
Second Lieutenant
Posts: 1078
Joined: 18 Jan 2007, 13:50
Location: Pekanbaru

Post by MrDoms »

tambahan...

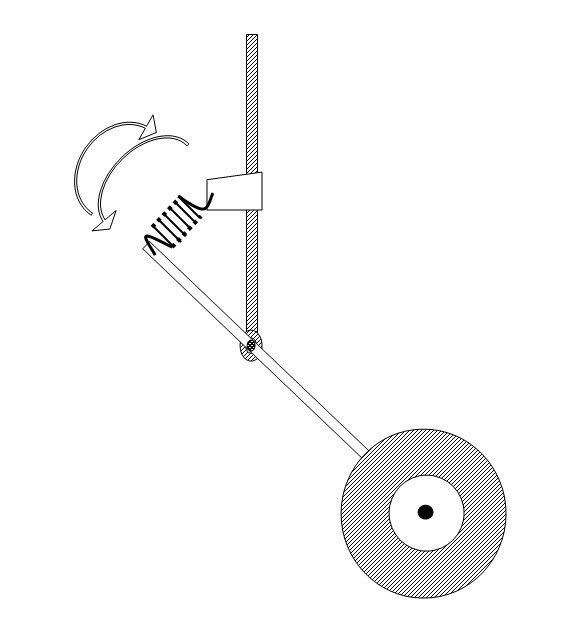

skema ringkas untuk sokbreker landing gear depan... gampang loh...

Top
User avatar
MrDoms
Second Lieutenant
Second Lieutenant
Posts: 1078
Joined: 18 Jan 2007, 13:50
Location: Pekanbaru

Post by MrDoms »

Berikut petikan hasil praktek langsung...

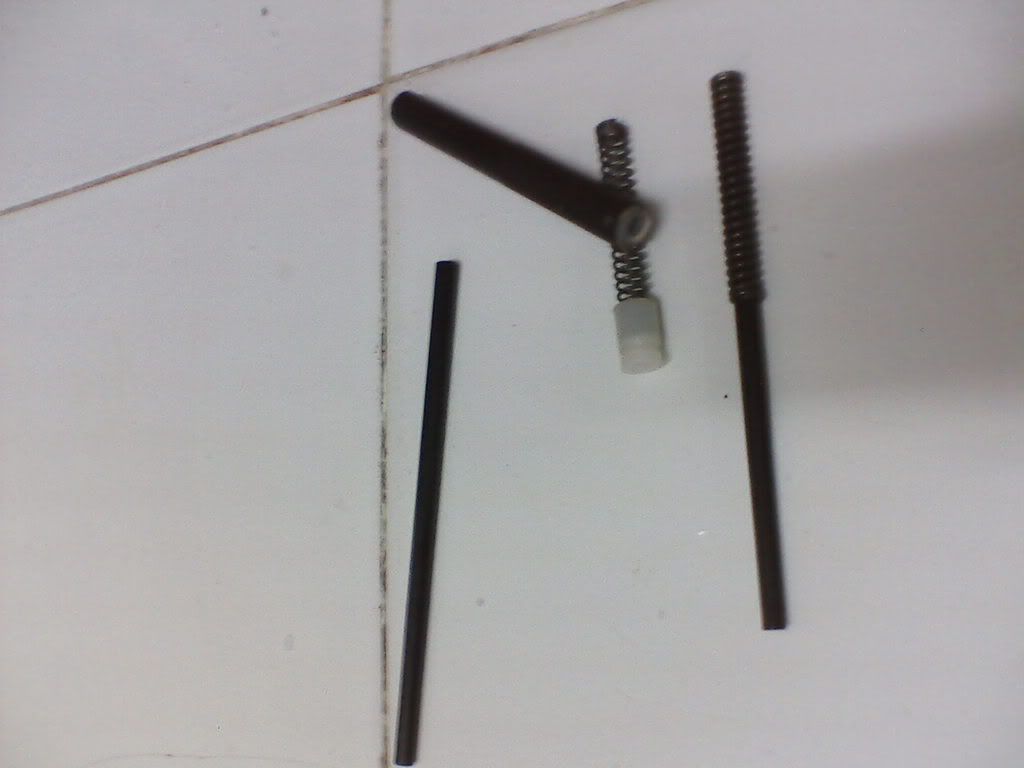

Bahan-bahan....

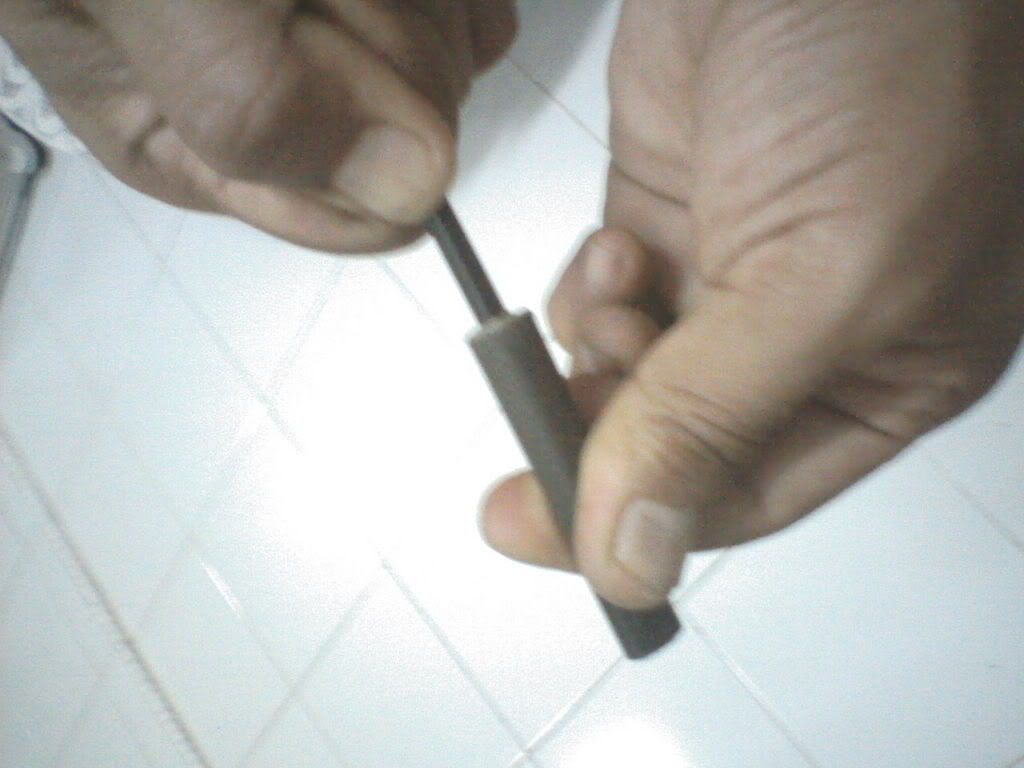

Diperkirakan sanggup untuk memberikan effek pegas max 4 kg... estimasi berat <20 gr

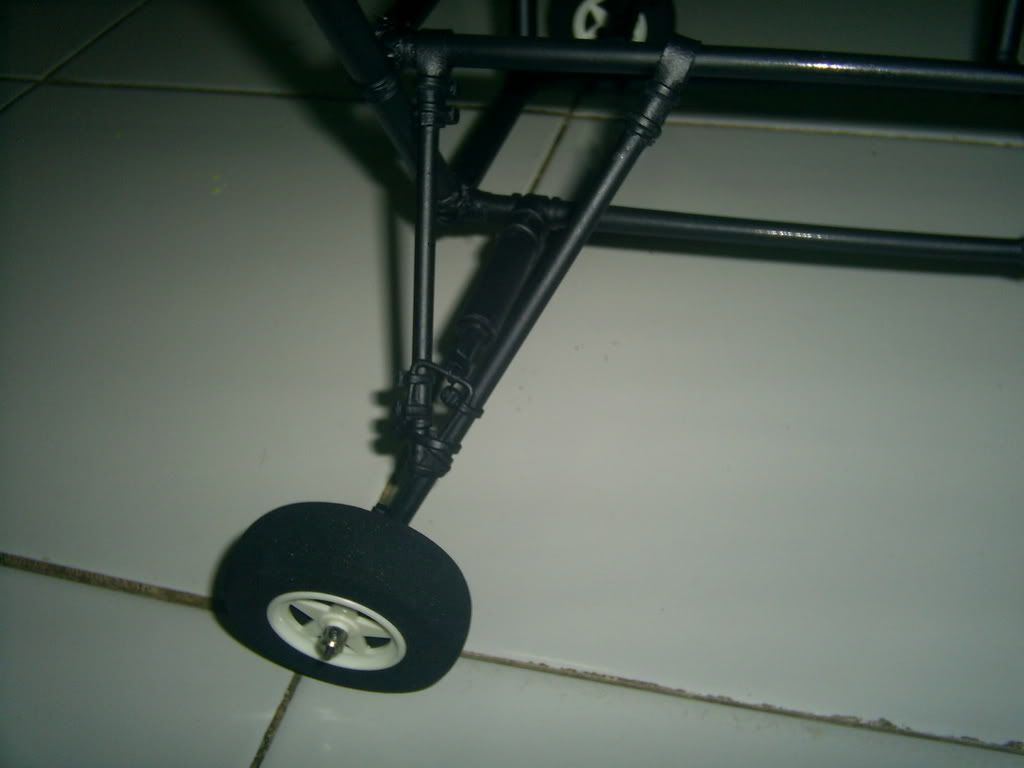

Pemasangan ke pesawat.... (maaf agak semerawut.... belum ditemukan teknik tie in yang ok)

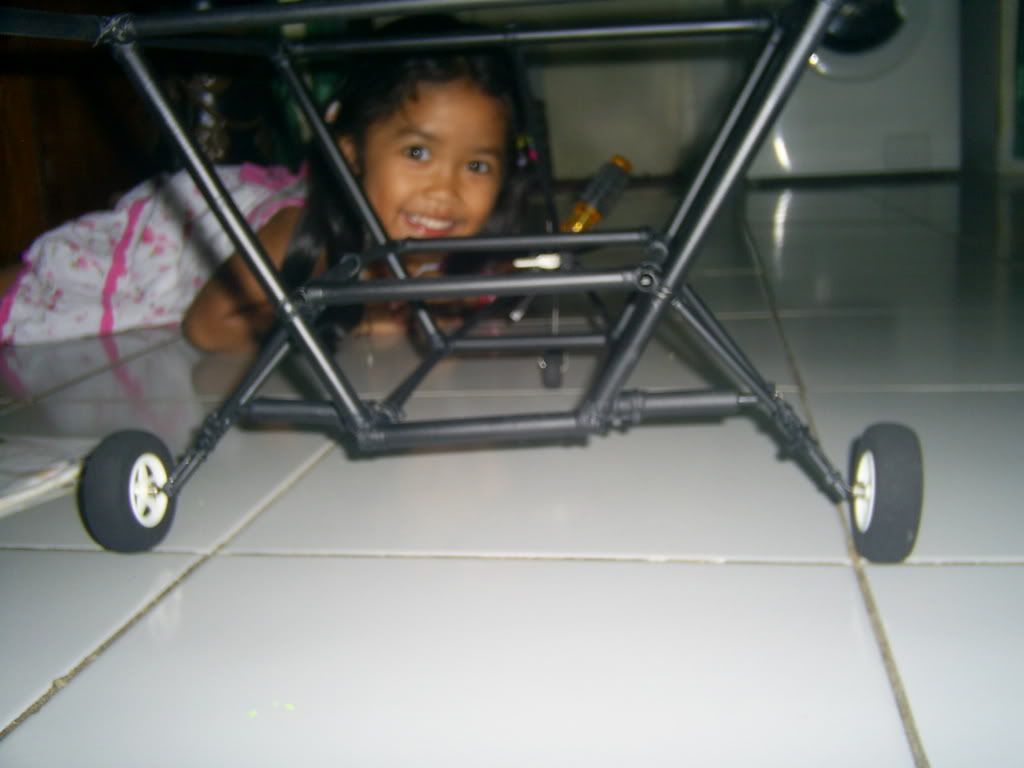

Tapi nggak apa-apa lah... yang penting sibebi pelanggan bengkel tersenyum senang...




Masih banyak langkah untuk improvement....
Top
User avatar
Ravenchan
Gaero Public Relation
Gaero Public Relation
Posts: 730
Joined: 31 May 2007, 11:07
Location: M-E-D-A-N
Contact:
Contact Ravenchan

Post by Ravenchan »

inovasi baru untuk shockbreaker homemadenya pak.. bagus sekali.. jadinya pesawat lebih keliatan real.. istilahnya dah bisa ngeper... penumpang lebih aman lagi.. hahahhaa
Top
User avatar
Syafik
Major General
Major General
Posts: 4021
Joined: 22 Jan 2007, 13:24
Location: Gresik - Surabaya
Contact:
Contact Syafik

Post by Syafik »

Bentuknya seperti real ya... mantap pak... ilmu baru
Top
User avatar
x wing
Senior Airman
Senior Airman
Posts: 109
Joined: 06 Mar 2007, 10:23
Location: Pamulang
Contact:
Contact x wing

Post by x wing »

Hebat euy.. bagus.... :-)
kreasi baru MANTAB
Top
User avatar
MrDoms
Second Lieutenant
Second Lieutenant
Posts: 1078
Joined: 18 Jan 2007, 13:50
Location: Pekanbaru

Post by MrDoms »

syafik, wah jadi malu nih om.... bentuk nya seperti real karena warna itam kali om...

om raven.. sure loh... enjotannya lebih asik daripada enjotan becak medan om... ada bunyinya lagi nyik-nyok...hehheheeh.. bunyi tetap dipertahankan...
Top
User avatar
sudjai sarmo
Senior Master Sergeant
Senior Master Sergeant
Posts: 517
Joined: 30 Jan 2007, 04:37
Location: Banjarbaru.
Contact:
Contact sudjai sarmo

Post by sudjai sarmo »

Patut di acungi jempol. Bravo.
Top
User avatar
jedx
Technical Sergeant
Technical Sergeant
Posts: 313
Joined: 17 Jan 2007, 16:34
Location: BPT ( Bekasi Pinggir Tol ) ... Asline Ponorogo
Contact:
Contact jedx

Post by jedx »

bisa mendut-mendut, mentul-mentul donk pesawatnya om Doms...
btw 2TU buat kreativitasnya...
Top
User avatar
flytosky
Senior Master Sergeant
Senior Master Sergeant
Posts: 578
Joined: 14 Apr 2007, 17:02
Location: Nanga Pinoh
Contact:
Contact flytosky

Post by flytosky »

home made? AH!!! BECANDA!!! itu sih buatan pabrikan! hehehehe

mantap mr. Doms....bener bener minimalis realistis tapi ga pelitis :p
