peta jalur/ rute pesawat

[davidsgrt]

Dear All...
ada yang tau link buat cari tahu jalur/ rute pesawat komersial di indonesia semacam enroute chart,
kalo diliat seperti benang kusut dan benang beda warna...dulu yang pernah saya liat jawa bali tpi lupa
mohon bantuan para suhu...

[NF]

coba saja di mbah google " enroute chart indonesia "

[stefendy]

Atau coba hubungi Indoavis om, http://indoavis.co.id/main/index.php , kalau gak salah yang split sekitar Rp200an ribu kalau yg ukuran besar sekitar Rp1 jutaan,....

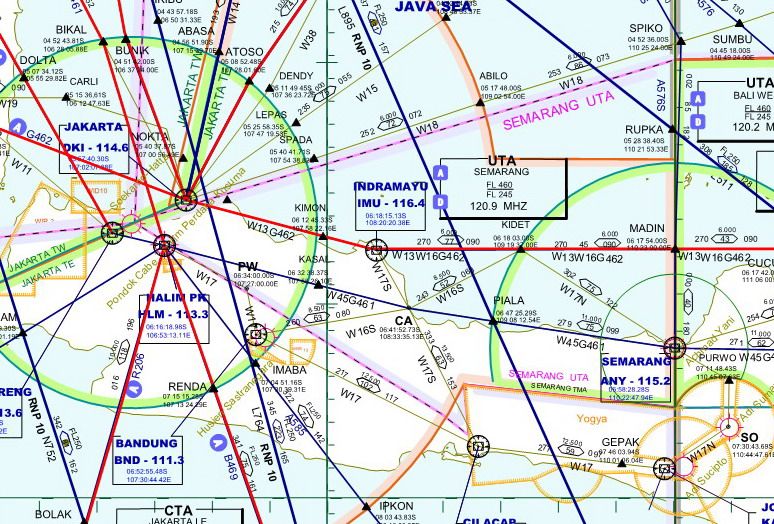

Yang kayak gini khan..?

[doditsky]

Atau coba hubungi Indoavis om, http://indoavis.co.id/main/index.php , kalau gak salah yang split sekitar Rp200an ribu kalau yg ukuran besar sekitar Rp1 jutaan,....

Yang kayak gini khan..?

pusing .......

[NF]

x3..........kalo dah biasa dan pake gps ga masalah ..... nya kalo terbang pake navigasi visual dgn ketinggian rendah ( heli / ultra lite)...pakenya peta jalan raya dan harus tahu ....ini dah dimana , mo tanya ke warung ....susah.........

[stefendy]

..........
pusing .......

1. Garis merah tebal adalah rute EMARSSH, rute yang menghubungkan antara Australia, Asia, Timur tengah dan Eropa
2. Garis biru rute penerbangan internasional
3. Garis hijau kekuning2an rute penerbangan domestik
sebenarnya ada beberapa garis yg menumpuk, bisa jadi rute international juga menjadi rute domestik
4. Garis yang kadang berbentuk lingkaran adalah batas area pengontrolan oleh tower ( ATC, Air Trafic Control ), baik yang area upper, lower maupun terminal control
5. Titik segitiga hitam adalah intersection point, dimana ini adalah titik imaginery yg di bikin sedemikian rupa oleh regulator ( namanya 4 digit = KASAL, PIALA, LEPAS dll )
6. Titik di kasih kotak kemudian dikasih lingkaran yg berwarna hitam adalah stasiun radio VOR ( VHF omnidirectional range ), yg mana adalah stasiun radio navigasi yg bergelombang VHF ( namanya 3 digit = ANY, DKI, IMU dll )
7. Titik hitam dengan nama 2 digit adalah stasiun NDB (Non-Directional Beacon ) atau stasiun DME (Distance Measuring Equipment ), yg mana adalah stasiun radio navigasi dengan frekwensi antara 530 kHz - 1700 kHz

suhu NF, VFR = IFR ( I Folow a Road ) atau ( I Folow a River ) ... :joke

[davidsgrt]

berbayar ya oom..
ada yang free gak oom stefendy
yang saya cari betuulll ituu...

[NF]

@suhu stef........bener tuh ......pake cara ini pegelnya 1/2 matix............mata sampe mlotot cari check point
kalo di jawa IFR = I Follow Railroad ..........kan si "sabuk besi" dah muterin sisi utara dan selatan jawa , tinggal check point saja
