PWK - Bat 3 sel jadi 2 sel

[itwilly]

tolong dong para suhu,

bat aku 3 sel, karena crash penyok, jadi 1 sel nya mati.

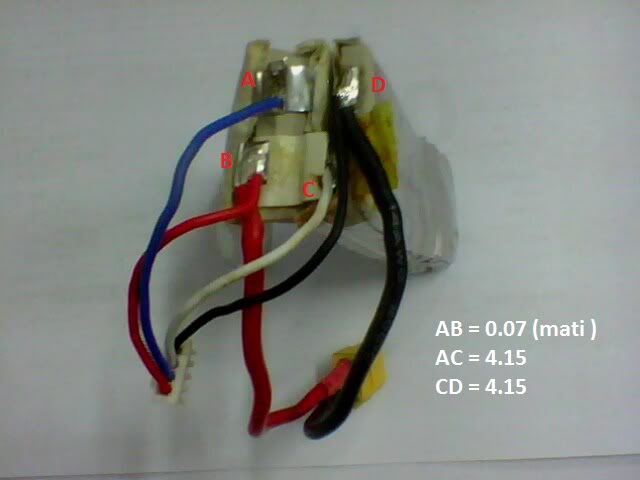

berikut foto nya.



gimana caranya buang satu selnya ? konfigurasi kabelnya gimana ?

atau ada cara supaya 1 sel yang mati bisa hidup ?

info : di gambar : 1 sel yang mati sebelah kiri

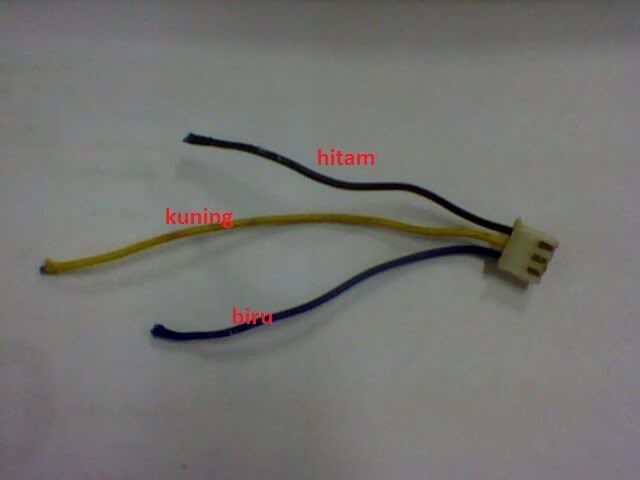

berikut kabel 2 selnya


kabel warna merah, hitam dan biru tancap di mana ?





salam,
welly - Purwakarta

[iwan21]

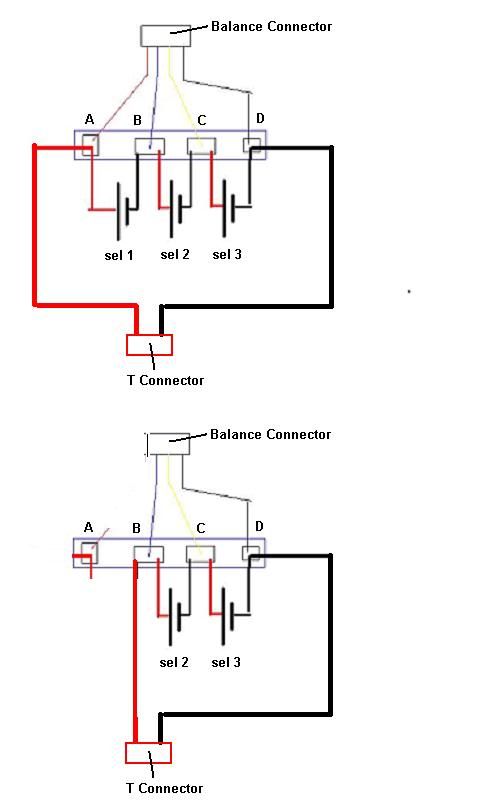

Foto diatas penamaan urutannya kebalik, kabel merah itu A, kabel biru B, seperti dibawah



Karena A-B tegangan drop, maka sel 1 dipastikan mati, utk jadi 2s sel tsb harus dibuang/ dilepas
1. siapkan solder 80 Watt, tanpa ini akan susah buka solder tabnya
2. lepas kabel merah, keduanya , yg besar dan yg kecil
3. tempelkan solder bit ke solder tab sel1 sampe meleleh, satu persatu ( karena ada 2 solder tab, plus dan minus, yg nyambung ke kabel merah adalah plus, yg nyambung ke kabel biru adalah minus)
4. setelah sel 1 lepas, solder kembali kabel biru ketempatnya
5. solder juga kabel merah putput yg ke T connector di titik yg sama dg kabel biru
6. potong kabel merah kecil yg ke arah balance connector, gak dipake lagi
7. buang juga bagian balance connector yg kabel merah kecil, gergaji aja, supaya nanti balance connector nya bs amasuk ke port charger utk 2 sel

perhatian, saat menegrjakan, hati2 jangan sampe terminal2 batere yg masih bagus short, ada baiknya bagian itu dikasih isolasi dulu sebelum lepas sel yg rusak

[itwilly]

cepet banget reply nya.....

gaero emang mantap.

[toto]

jangan lupa .................. terima kasih suhu atas quick repond nya ........................


salam

[iwan21]

Kebetulan lagi kagak banyak order solder panci
jadi sempet gambar2

[fly123]

Kalau konektor batre putus nyoldernya gimana ya?batre saya di solder nggk mau nempel timahnya.

[yantoaa77]

Mohon maaf sebelumnya suhu, saya ikut numpang tanya..
Kebetulan bat saya 1 sel jg mati, terlihat di charger balancernya. Kalau sel 1 nya mati, berarti sel yang ada kabel merahnya yg mati ya suhu? Saya belum berani buka karena gak tau sel mana yang rusak. Bagaimana cara mengetahui sel sebelah mana yg rusak?

Makasih Om, pakde, suhu.

[rasyidrisyad]

Mohon maaf sebelumnya suhu, saya ikut numpang tanya..
Kebetulan bat saya 1 sel jg mati, terlihat di charger balancernya. Kalau sel 1 nya mati, berarti sel yang ada kabel merahnya yg mati ya suhu? Saya belum berani buka karena gak tau sel mana yang rusak. Bagaimana cara mengetahui sel sebelah mana yg rusak?

Makasih Om, pakde, suhu.

newbie coba jawab suhu, pengalamannya sama waktu crash, 1 sel mati bersama kabel yg berwarna merah, kemudian saya amputasi dan skr kondisi sehat dengan 2 sel, untuk mengetahui sel yg rusak bisa di ukur dengan Volt meter tiap sel nya, kalo berpatokan dengan gambar suhu iwan diatas, ukur pin balancer untuk cek sel 1 pin d- dan c+, kemudian sel 2 pin c- dan b+, kemudian sel 3 pin b- dan a+ , bila salah satu tegangannya sel dibawah 3 volt ada kemungkinan rusak ..., moga membantu Om
mohon dikoreksi ....

[yantoaa77]

Om Rasyid : makasih om.. Dah paham sekarang, berarti cek nya lewat kabel balancernya dg rumusan pin2 diatas..

[iwan21]

Kalau konektor batre putus nyoldernya gimana ya?batre saya di solder nggk mau nempel timahnya.

maksudnya solder tab nya ya om? terminal yg ada di masing2 batere?, kalo itu putus alamat dibuang, sebab itu bahannya alumunium dan gak bisa disolder.
Suhu Unding sih pernah nerangin utk nyolder bagian tsb bisa ditetesin dulu sama cairan campuran air keras dan seng , tapi saya belom pernah coba
