Piper Cub iseng2

[iwan21]

Namanya iseng2, paling bentuk cuman mendekati aja, gak ada mirip2nya sama sekali

Kepinginnya ukuran sedeng , wingsapan 70-80 cm, panjang body 50-55 cm
target AUW 200 gr (tantangan ini, karena wingloading bisa 16-18 gr/dm2 hihihihihiii, kelas floater)

bahan mesti ringan tapi lumayan kuat
pilihan bahan juga gak perlu khusus, tapi yg umum dan gampang2 didapet aja
liat2 gudang , yg paling ringan pastinya ya styrofoam, cuman kuatnya gimana?, nanti kita pikirin lagi

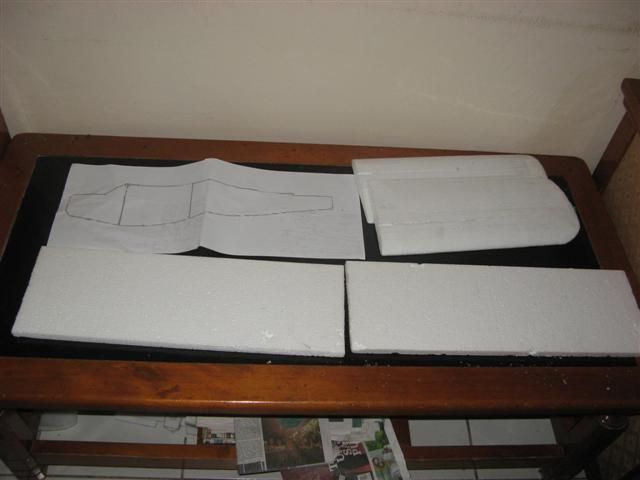

persiapin bahan dulu
1. 2 potong styrofoam 2cm ukuran 50 x 20 cm, buat sayap
2. 2 potong srtrofoam 1,5cm ukuran 50 x 20 cm , buat body

Rencana elekrtoniknya :
1. Motor outrunner kelas 50 Watt, dg berat 15-20 gr, kv 1600-2000
2. Propeler 5x3 atau 6x3
3. ESC 10-12 amp
4. Lipo 2s/800 mAh
5. servo kisaran 4-5 gr, cukup 2 aja buat rudder dan elevator

[iwan21]

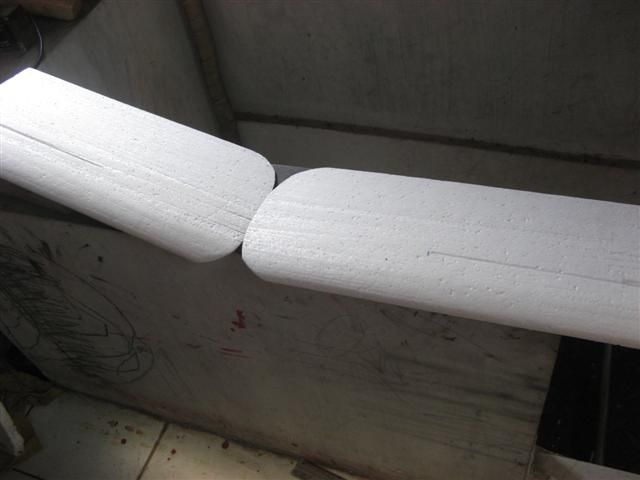

Sayap akhirnya dibuat ukuran 80 x 16,5 cm, dibikin 2 bagian karena mesti pake dihedral

kedua bagian dah kelar di hotwire

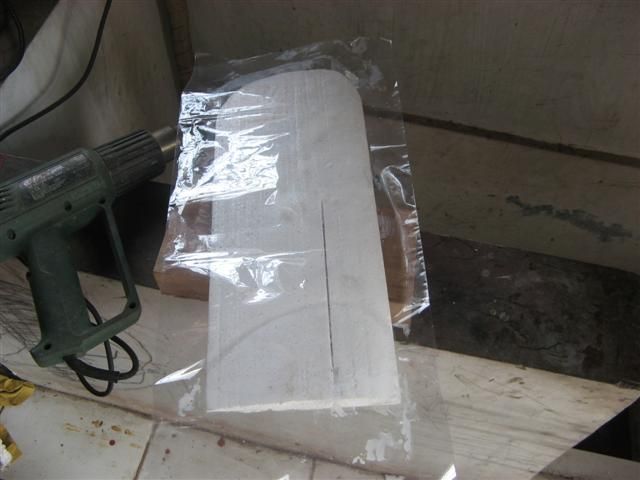

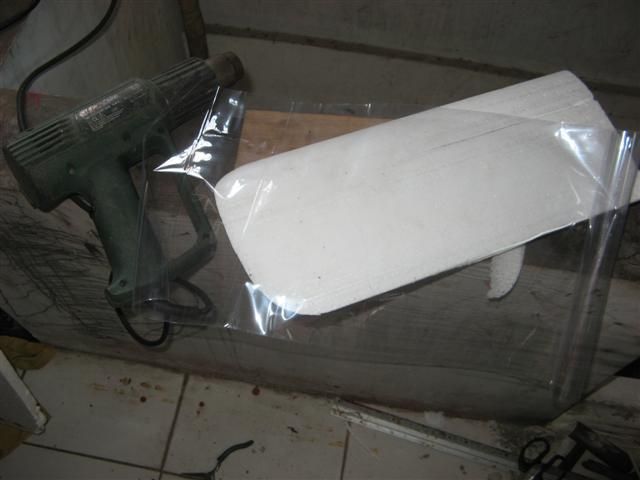

nah supaya kuat, saya bungkus pake plastic shrink wrap




setelah di hotgun, tinggal trim aja

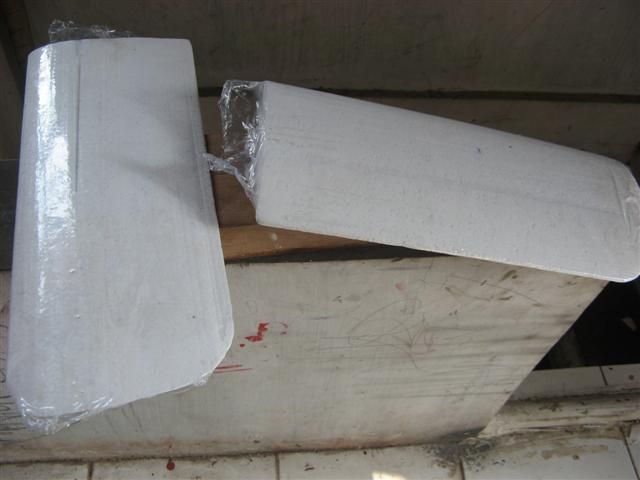

sayap kelar, simpen dulu
ditimbang dulu,berat per sisi sayap 26gr, jaadi total sayap sementara beratnya 52 gr, belum disambung

[iwan21]

Sekarang ke body

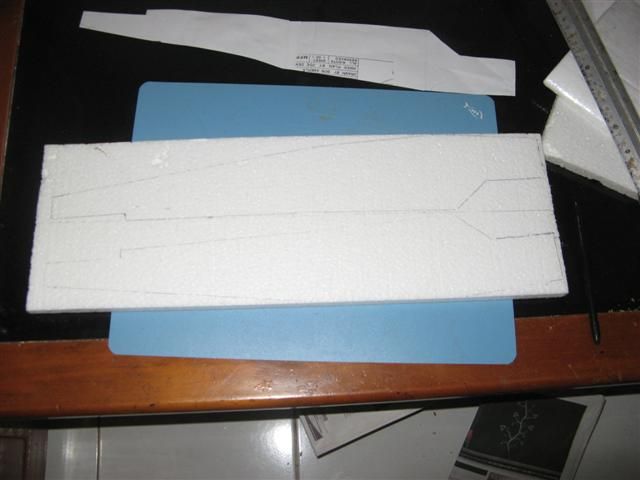

bikin pola dan pindahin ke styrofoam 1,5cm

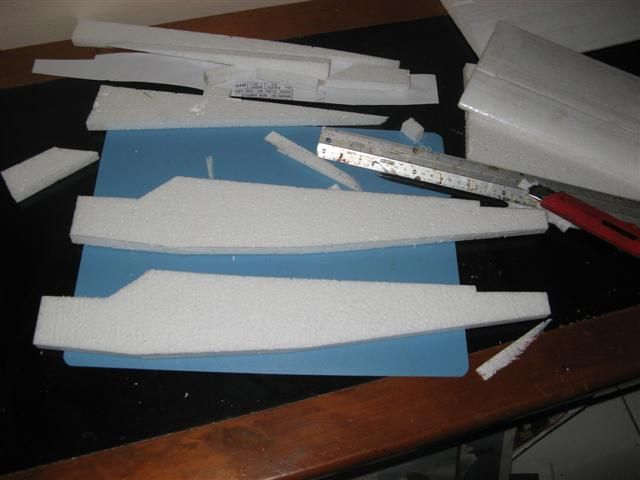

potong


tinggal bikin formernya, mungkin pake polyfoam 5mm

sementara gitu dulu, besok2 dilanjut lagi prosesnya, part juga masih belom sampe

[babeeindro]

Sayap akhirnya dibuat ukuran 80 x 16,5 cm, dibikin 2 bagian karena mesti pake dihedral

kedua bagian dah kelar di hotwire


nah supaya kuat, saya bungkus pake plastic shrink wrap




setelah di hotgun, tinggal trim aja


sayap kelar, simpen dulu
ditimbang dulu,berat per sisi sayap 26gr, jaadi total sayap sementara beratnya 52 gr, belum disambung

mantaaab suhu. piper J3 favorit sy juga tuch.......
ng.....anu.....maaf suhu, utk plastic srink wrap nya dapet dimana suhu. di bekasi ada yang jual ga.
sepertinya buat coating mantab juga suhu........

duduk manies mohon izin nyimak...
salam.

[zaki]

Ho Oooohhh pak haji ...

itu plastik klo di panasin apa daya rekatnya kaya LAKBAN ..??

[h3lmiapt]

akhirnya datang juga nih.. proyek iseng iseng
hihihihih..... ikut simak aja nih suhu

[erfanjbr]

lapisan sayapnya?
pengin coba..tpi yg ada di sini cma plastik buat bungkus buah ato makanan
duduk ikut ngintip aja

[iwan21]

Ho Oooohhh pak haji ...

itu plastik klo di panasin apa daya rekatnya kaya LAKBAN ..??

itu plastik shrink wrap biasa dipake buat bungkus kemasan barang2, jadi gak ada lemnya
saya akalin sebelum dilapis, bagian foam, terutama pinggir2, dikasih lem foam dulu

[iwan21]

mantaaab suhu. piper J3 favorit sy juga tuch.......
ng.....anu.....maaf suhu, utk plastic srink wrap nya dapet dimana suhu. di bekasi ada yang jual ga.
sepertinya buat coating mantab juga suhu........

duduk manies mohon izin nyimak...
salam.

saya beli online dari Willmart, 021-97665112
belinya per 1 ons, lebar macem2

[iwan21]

akhirnya datang juga nih.. proyek iseng iseng
hihihihih..... ikut simak aja nih suhu

ya namanya sih iseng2, tapi kalo dah dikerjain berarti dah serius hihihihihihiiii
