Tanya mixing Turnigy 9x ?

[hanggar_mungil]

Para suhu, saya newbie mau mohon bimbingan untuk setup mixing transmiter 9x v2 untuk dua buah pesawat berikut,
masing2 menggunakan 4 buah servo, dan mohon petunjuk juga untuk sambungan servo pada masing2 channel berapa saja.
Terimakasih,





Salam.

[andryan pratama]

pesawtnya keren

duh mixing tgy, saya lupa tuh krn txnya udh d jual, coba aja search d youtube om

[vtoms_486]

salam kenal oom...
rapi jali bikinnya oom...
kalo punya saya kayak gitu mending dijadiin pajangan

saya pake flysky dengan er9x dari awal, jadi gak tau mix pake firmware standarnya oom...

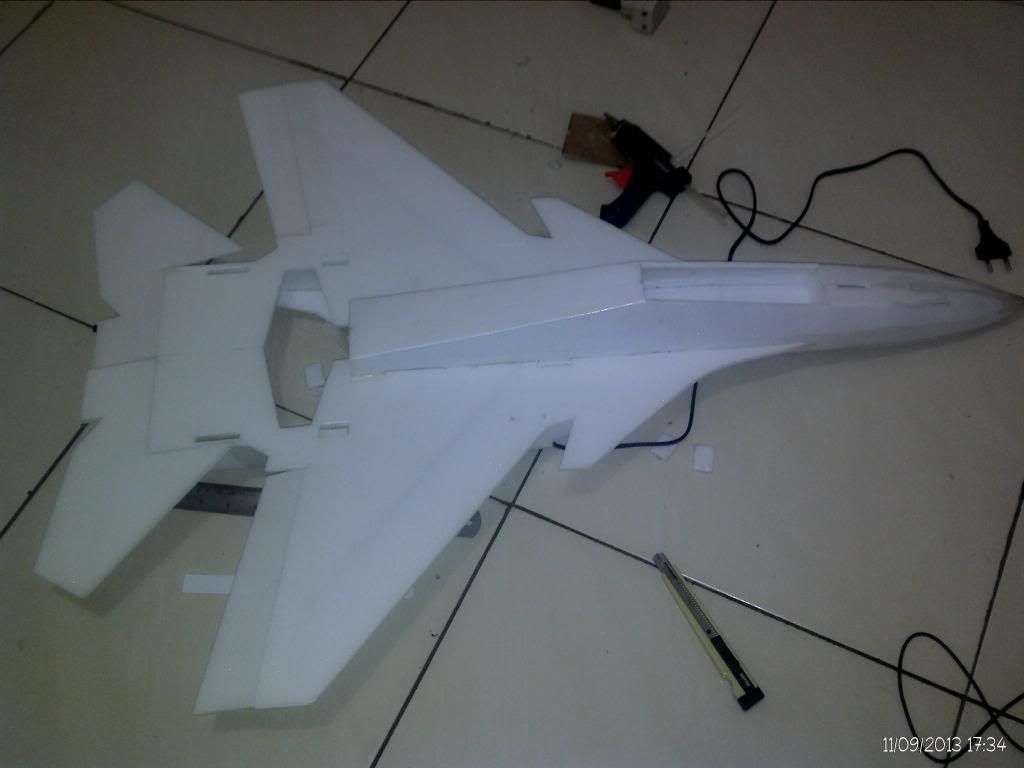

#untuk mig-nya, 4 servo termasuk ruddder ato hanya aileron dan elevator (4x4)??
saya bikin f35 v2nya oom dave rcpowers konfigurasinya 4 servo tanpa pake rudder
ch1 aileron1
ch2 elevator1
ch3 throttle
ch4 elevator2 (mix ch2)
ch5 aileron2 (mix ch1)
#untuk lowwing-nya
ch1 aileron1
ch2 elevator
ch3 throttle
ch4 rudder
ch5 aileron2

untuk er9x coba search youtube dgn keyword 'er9x stepbystep'-nya rimr
kalo yang v2 aja ya search jugalah...
semoga membantu oom...
karna saya nubi juga ya tolong suhu2 dikoreksi kalo ada yang salah...

[hanggar_mungil]

salam kenal bung pratama dan bung vtoms..
makasih masukannya, saya coba nanti.
tadi udah utak-atik mixing untuk pesawat capung, udah ada kemajuan, rudder dan elevator udah, aileron baru sebelah harus nge-mix dg flap yg kanan.
"rcpowers" berbayar ya bung pdf plan-nya, itu saya download dari "flitest" gratis.

[Faridfadlan]

Pakai Elevon, kalau gak salah....

[andreas13]

Para suhu, saya newbie mau mohon bimbingan untuk setup mixing transmiter 9x v2 untuk dua buah pesawat berikut,
masing2 menggunakan 4 buah servo, dan mohon petunjuk juga untuk sambungan servo pada masing2 channel berapa saja.
Terimakasih,

coba bantu ya
kalau yang ini masuk ke menu func setting , ntar cari sub menu elevon, state nya dari INH di rubah ke ACT trus tinggal rubah aja nilai AIL 1, AIL 2, dan ELEV 1 dan ELEV 2, ddari sini akan lebih mudah untuk mengatur reverse sistem elevonnya...
untuk pesawat ini bisa gunakan 2 servo aja untuk elevonnya jadi sirip belakang dan sirip depan (sayap) bisa dijadikan 1 pushrood jadi akan ada 2 pushrood untuk kanan dan kiri .. atau bisa pakai masing masing servo , masing masing 2servo diparalel pakai kabel Y extensi, masuk ke ch 1 dan ch 2

Salam.

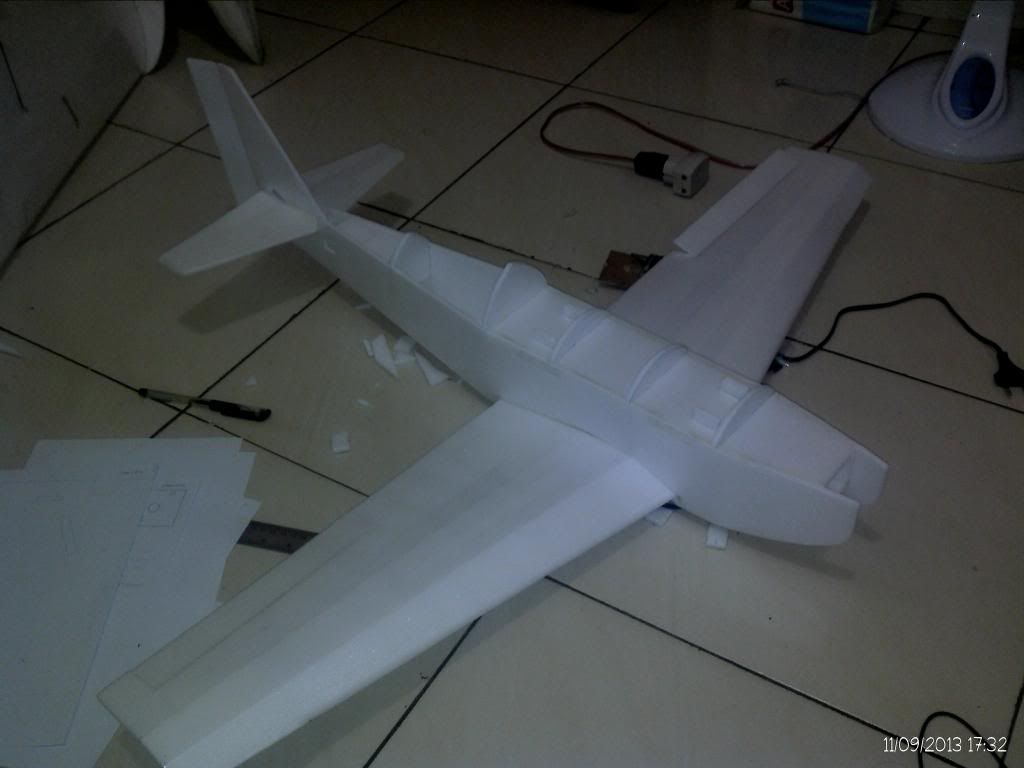

kalau yang ini sepertinya pakai mode plane normal aja ail ch 1, elev ch 2 ruder ch 4, troth ch 3, cuma untuk ch 1 (ail ) bisa pakai 2 servo untuk sayap kakan dan kiri nanti 2 servo terebut di parallel pakai kabel Y extensi.... tapi bisa juga pakai 1 servo untuk menggerakan ail cuma coba coba aja untuk menempatkan servo dan panjang kawat pushrood biar dapat kemudi ail yang sesuai....
semoga bisa membantu kalau ada yang kurang tepat bisa diluruskan rekan rekan

by the way itu bikinannya rapi banget salutt...

[panji76]

cakep om pesawatnya...saya naksir yang image kedua.

[vtoms_486]

salam kenal bung pratama dan bung vtoms..
makasih masukannya, saya coba nanti.
tadi udah utak-atik mixing untuk pesawat capung, udah ada kemajuan, rudder dan elevator udah, aileron baru sebelah harus nge-mix dg flap yg kanan.
"rcpowers" berbayar ya bung pdf plan-nya, itu saya download dari "flitest" gratis.

saya ambil f35 yang v2 aja oom, gratisan juga...
wkwkwkwk...

[amaraditya]

sepertinya kenal sama pesawat yang kedua.ripslinger ya?

[hanggar_mungil]

sepertinya kenal sama pesawat yang kedua.ripslinger ya?

FT Racer om yang saya pakai.

Pakai Elevon, kalau gak salah....

maksih om Fadlan dibantu om andreas dibawah ini untuk detailnya

coba bantu ya
kalau yang ini masuk ke menu func setting , ntar cari sub menu elevon, state nya dari INH di rubah ke ACT trus tinggal rubah aja nilai AIL 1, AIL 2, dan ELEV 1 dan ELEV 2, ddari sini akan lebih mudah untuk mengatur reverse sistem elevonnya...
untuk pesawat ini bisa gunakan 2 servo aja untuk elevonnya jadi sirip belakang dan sirip depan (sayap) bisa dijadikan 1 pushrood jadi akan ada 2 pushrood untuk kanan dan kiri .. atau bisa pakai masing masing servo , masing masing 2servo diparalel pakai kabel Y extensi, masuk ke ch 1 dan ch 2

makasih om, dicoba nanti setelah yg capung terbang.

kalau yang ini sepertinya pakai mode plane normal aja ail ch 1, elev ch 2 ruder ch 4, troth ch 3, cuma untuk ch 1 (ail ) bisa pakai 2 servo untuk sayap kakan dan kiri nanti 2 servo terebut di parallel pakai kabel Y extensi.... tapi bisa juga pakai 1 servo untuk menggerakan ail cuma coba coba aja untuk menempatkan servo dan panjang kawat pushrood biar dapat kemudi ail yang sesuai....
semoga bisa membantu kalau ada yang kurang tepat bisa diluruskan rekan rekan

by the way itu bikinannya rapi banget salutt...

makasih om Andreas, detail sekali tutorialnya, yang ini sudah saya pasang 4 servo, 2 di sayap dan 2 di belakang (rudder & elevator) kalau tanpa kabel Y extensi apakah bisa om, gimana mixingnya ya? soalnya blm nyediain kabel Y saya.
haha, kalo dilihat udah rapi malah kadang sayang om mau diterbangin, tapi kan ga lucu kalo cuma nempel didinding aja.
