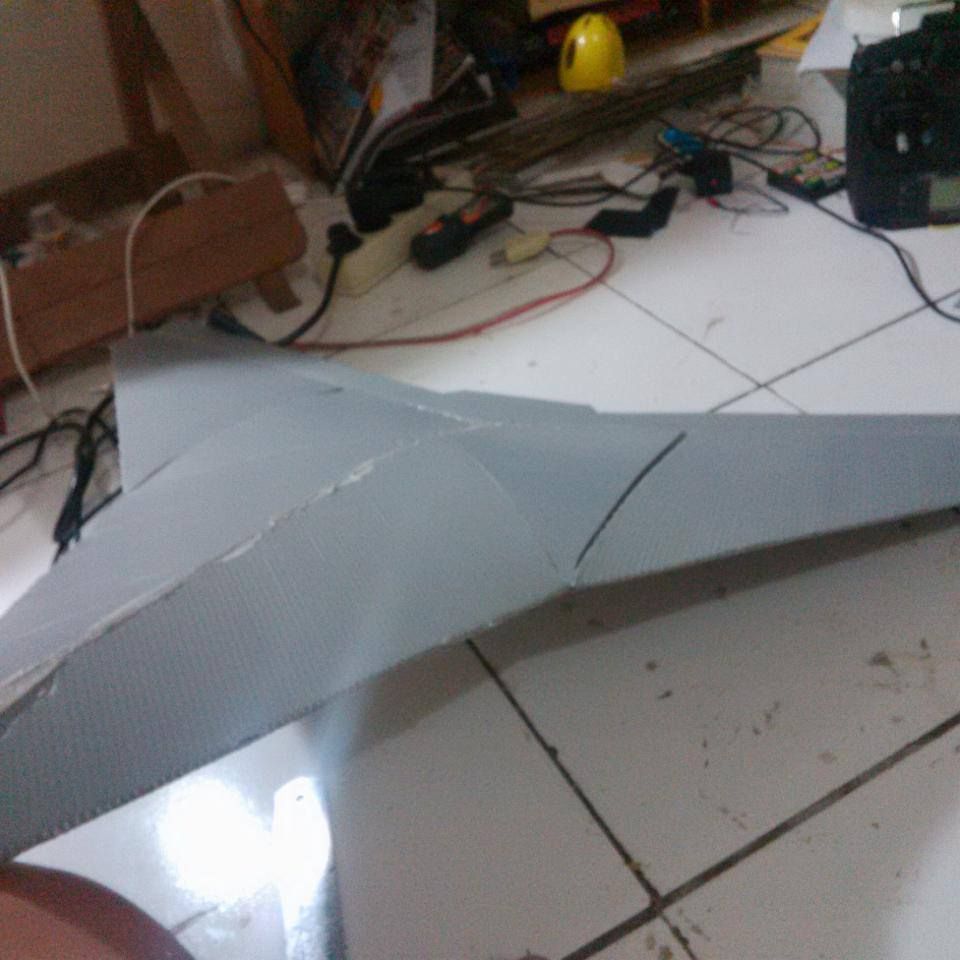

Iseng Iseng browsing di parkjet.com nemu plan hotspot..karena masih hobby crash saya putuskan bikin versi coroplas kebetulan masih punya stock coro 2 mm
Langsung saja ke Hasil jadinya


Untuk motor saya gunakan emax 2812 esc 30amp dan prop 8 x 4
Wing span 70 cm bahan coroplas 2mm spar fiber joran pancing 2mm

[Erwinsyah]

cakep pesawatnya om....

[wisnumurti]

cakep pesawatnya om....

Hehehe pas dapat bahanya yang item ama kuning warna ular belang..thx

[wisnumurti]

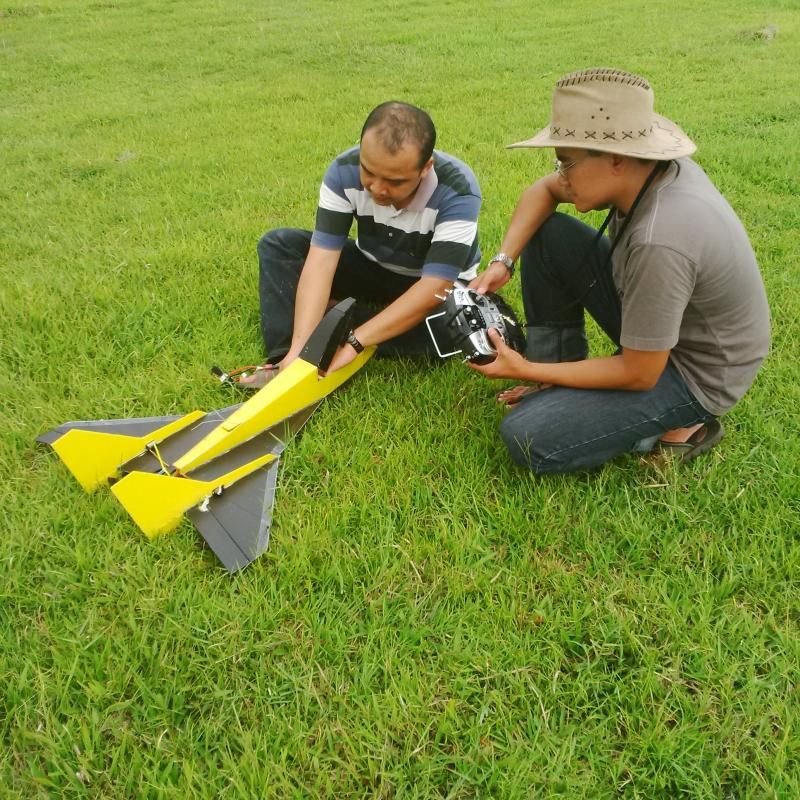

Mumpung cuti ada waktu kumpul bareng teman teman aerotasikmalaya. Di ucicoba dilapangan udara wiriadinata.

Setting cg sesuai anjuran senior:


Test handlaunch:


Saat takeoff pesawat cenderung muntir kekiri mau gak mau up mentok sambil kekanan mentok.

Terbang :






Karakter terbang pesawat stabil cuma harus diup dikit dan kanan dikit untuk menjaga pesawat tetep terbang lurus..mohon masukan dari rekan rekan gaero..apakah motor perlu di belokin, ke arah mana ya? Secara fisik sepertinya posisi motor lurus kiri kanan dan nungging up.

Akhirnya :



Pesawat nyungsep tanah pas mau belok kepuntir kekiri..repair lagi masih bisa di lem.

[wisnumurti]

karena di rasa gaya angkat pesawat kok kurang maka di coba untuk dilakukan proses redesign ulang..
pada tahapan pertama untuk sayap tidak ada air foilnya..karena saat throtle di turunkan sedikit seakan akan gaya angkat turun drastis coba dilakukan corat coret

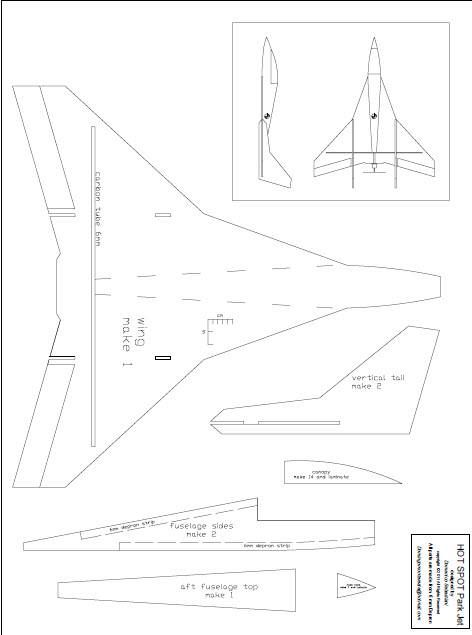

original plan dari parkjet.com

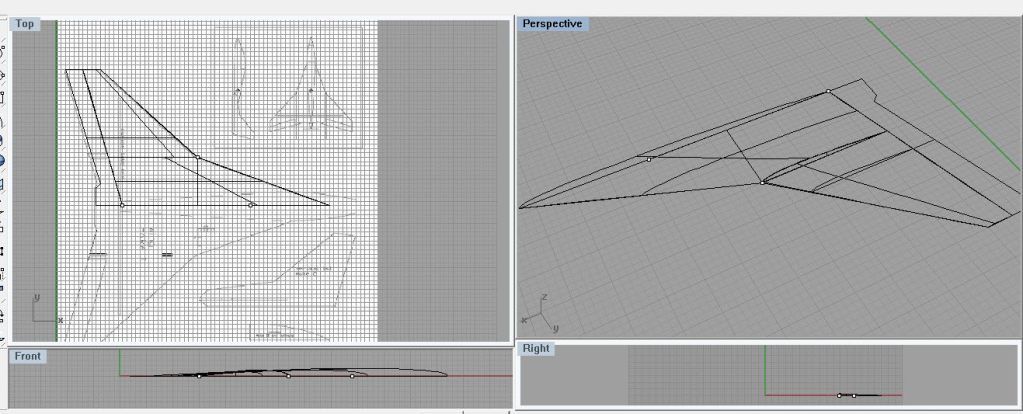

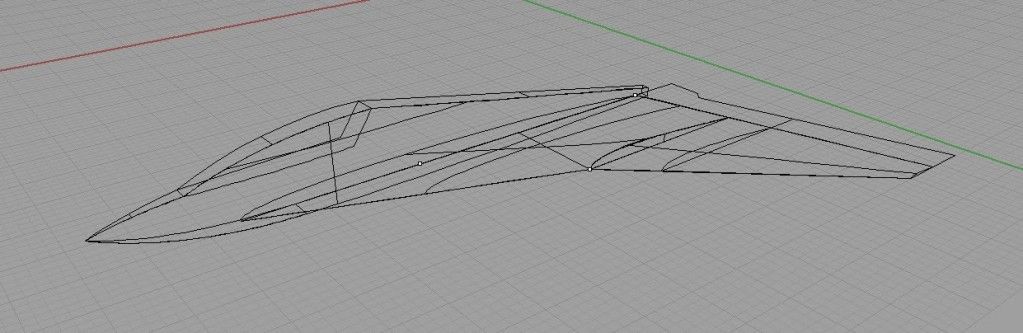

original plan diimport ke software 3d

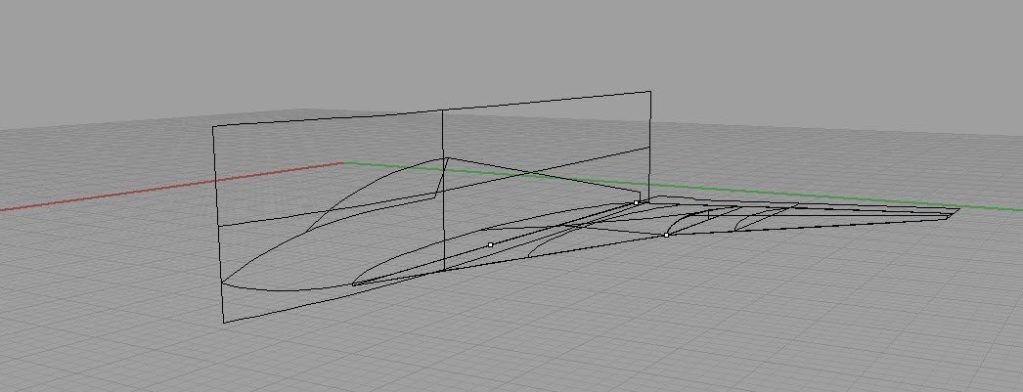

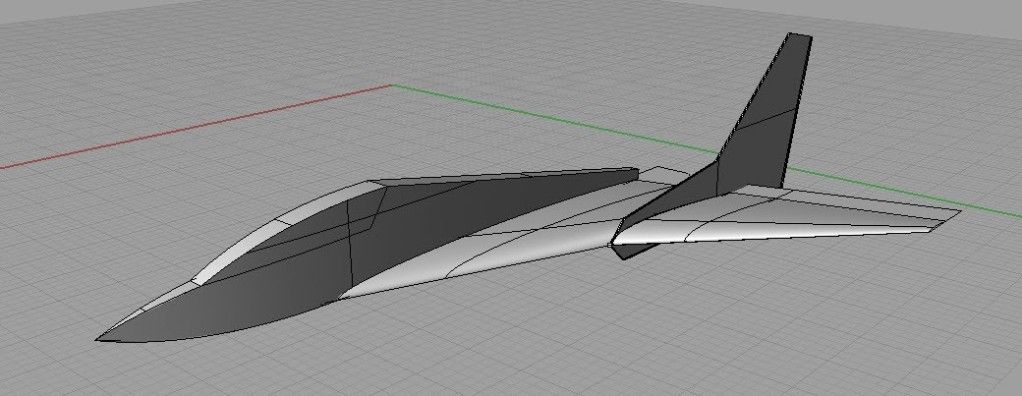

dilakukan proses sketchup

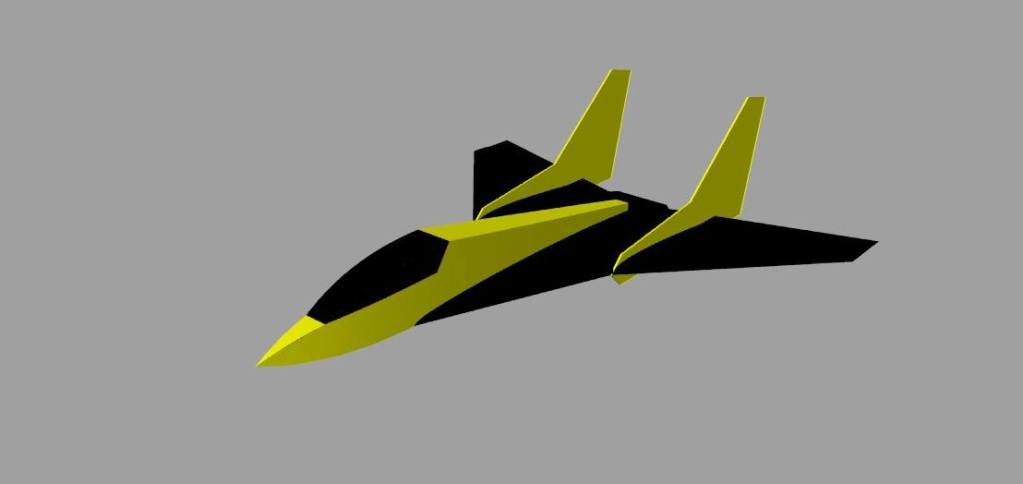

test rendering untuk menentukan warna yang cocok.

[wisnumurti]

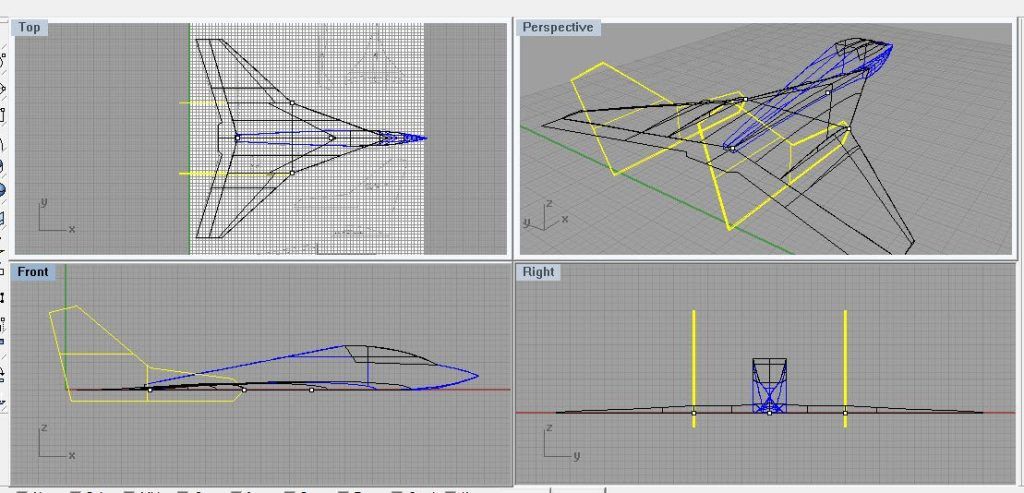

conversion 3d to 2d ..proses pembuatan plan
data data 3d pada software dilakukan proses unrol develop surface agar didapatkan pola gambar 2d dengan ukuran tertentu berdasarkan vektor 3d . untuk pembuatan plan file 3d di import ke corel draw.



setelah plan di dapat dilakukan proses print , untuk plan saya menggunakan ukuran kertas A0, dibawa ke percetakan dilakukan printing dengan mesin plotter.

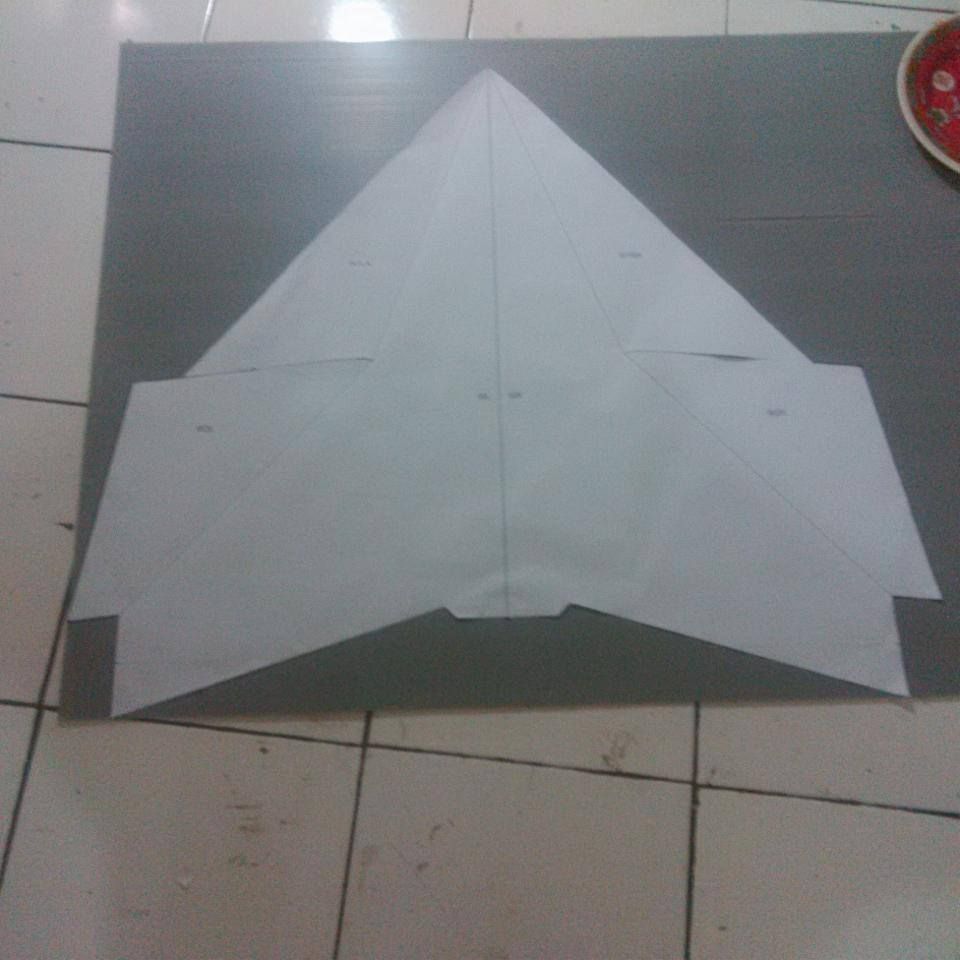

Proses realisasi model. hasil cetakan plan pada kertas A0 digunting /cutter sesuai pola.

1.proses pembuatan main wing.

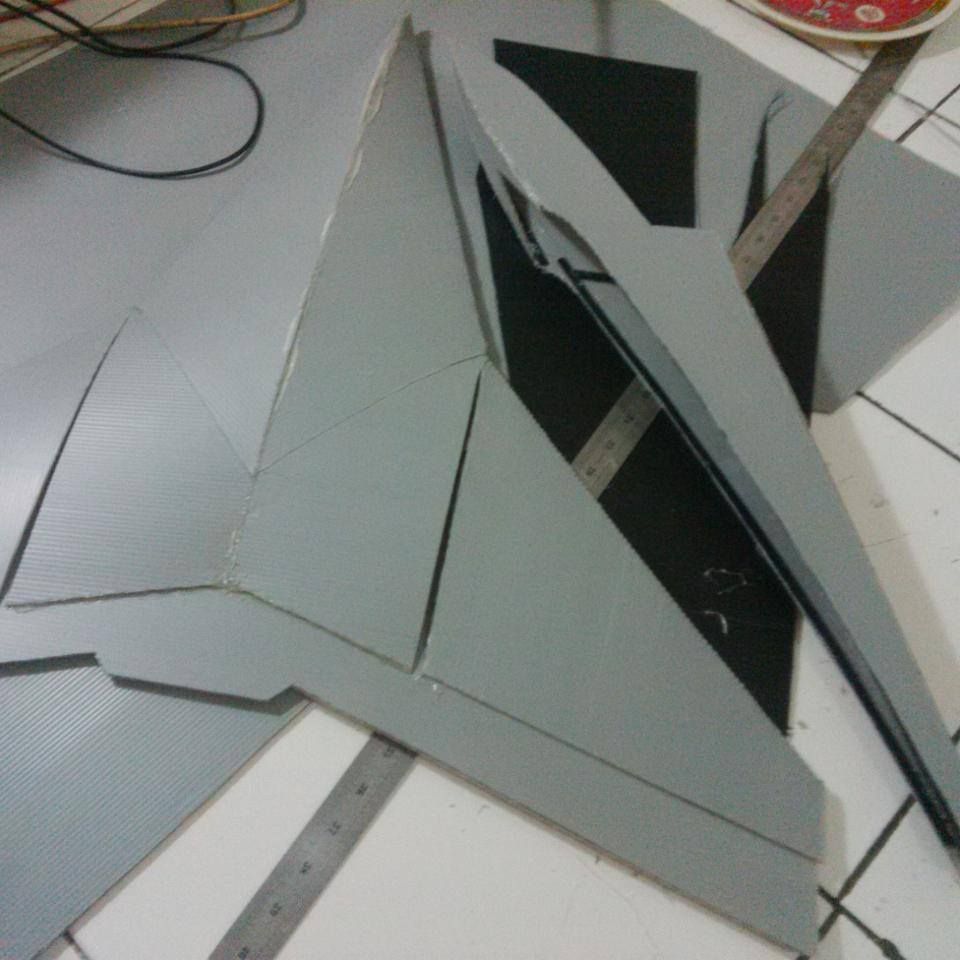

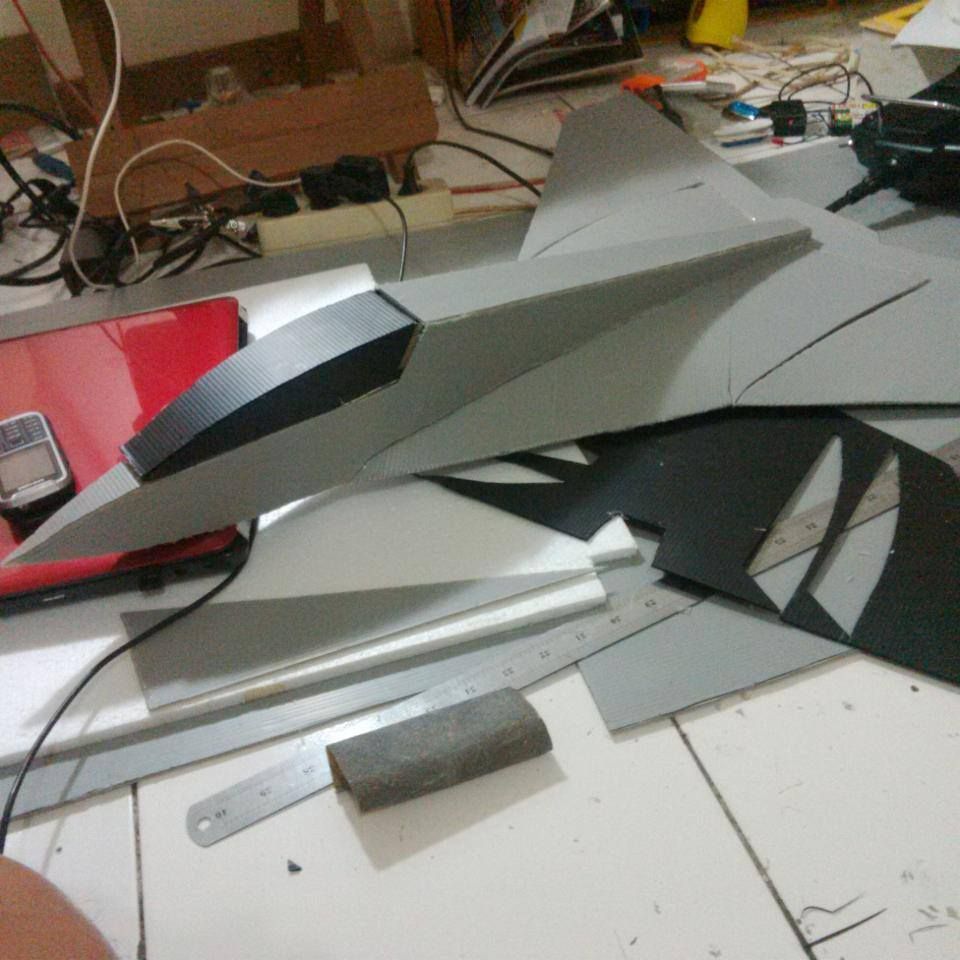

hasil mal proses main wing di coroplast.



pada bagian bagian yang akan dilipat dilakukan proses takik, bisa dilakukan dengan cutter atau solder, jangan sampai putus, untuk memudahkan proses lipatan.



hasil setelah di lem, didapatkan sayap dengan air foil hasil proses lipat, untuk air foil adalah flat bottom.



pembuatan fuselage



assembly main wing dan fuselage

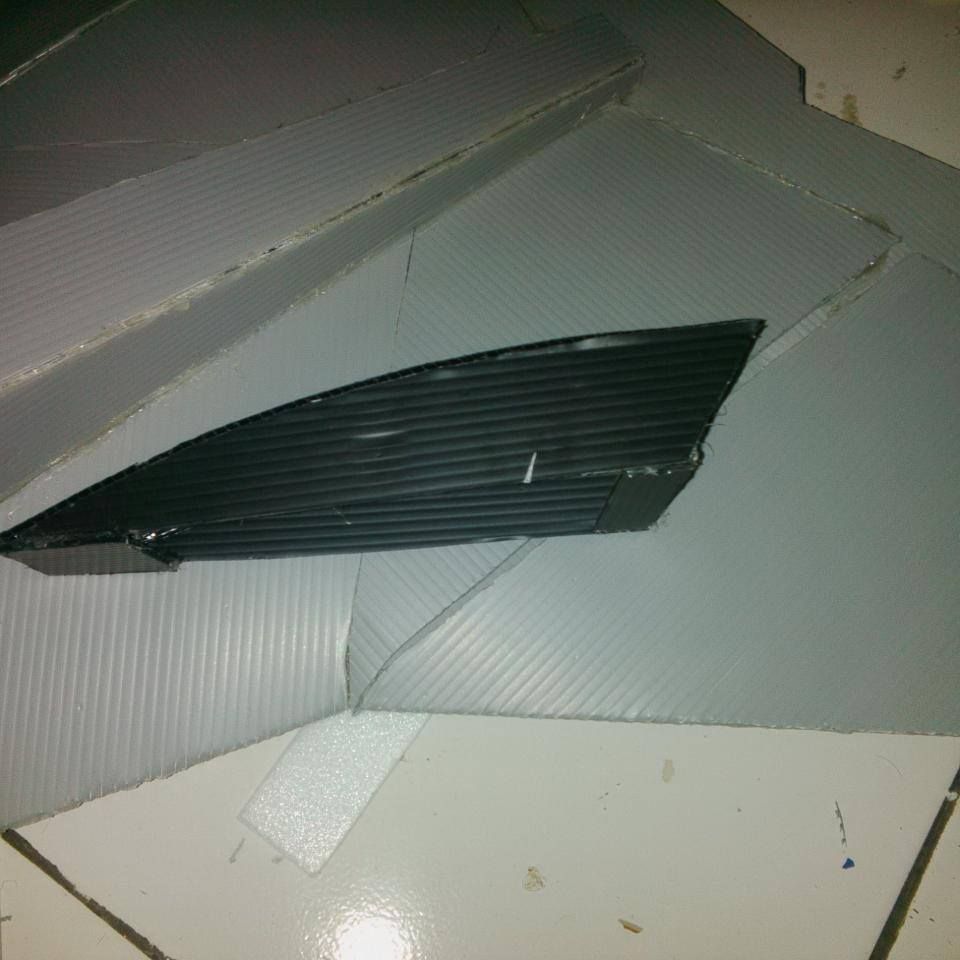

canopy

[wisnumurti]

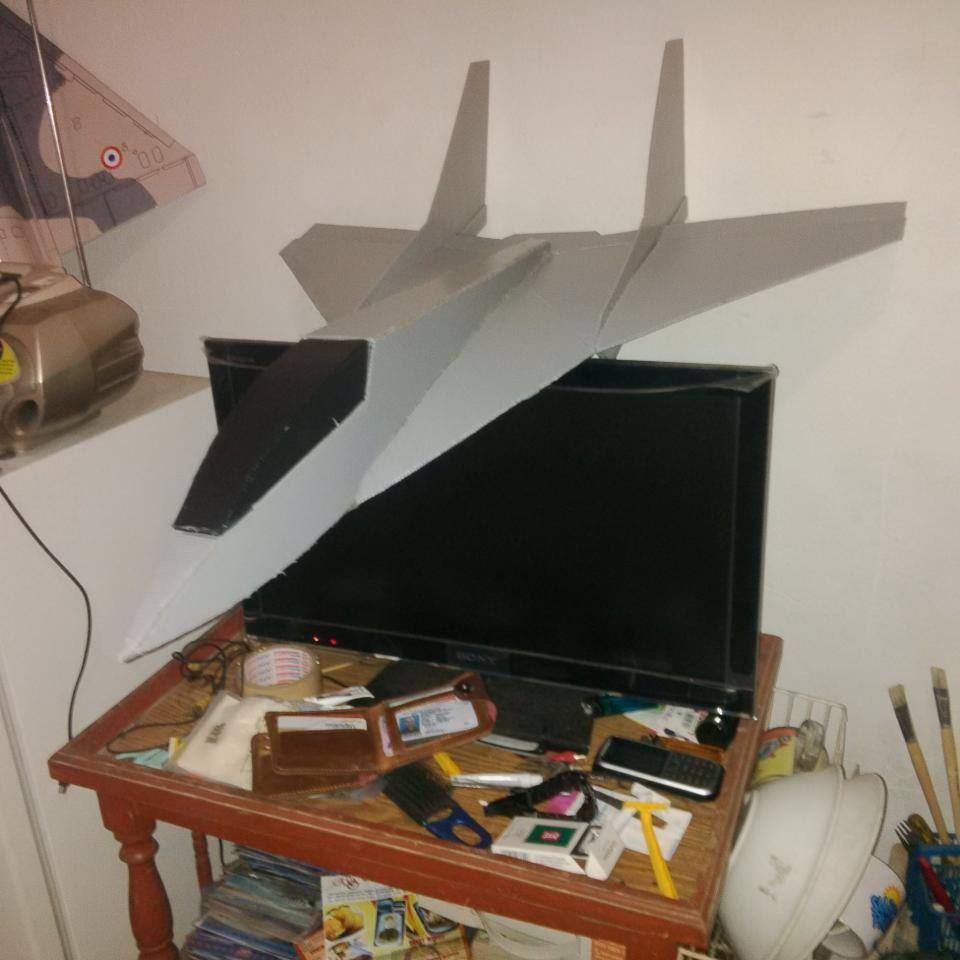

hasil







sesuai dengan gambaran program 3d

dan didapatkan berat kurang dari 280 gr
dengan wing span 73cm


demikian tahapan untuk sementara proses pembuatan model , semoga bisa memberikan gambaran bagi yang masih awam tentang proses modeling. untuk software modeling silahkan pilih mana yang paling banyak referensi dan penggunanya.

untuk tahap berikutnya mengukur luasan sayap, penentuan CG , estimasi berat total = 280 gr+berat motor batterry dan esc servo semoga didapat 10oz/sq.ft.
