gimana sih sambungan kabel balancer di batre 3S

[yrakluz]

friends, salah satu kabel balancer battere 3S saya putus. Udah googling yg ketemu cuma gambar skema nya aja yang menurut saya terlalu teoretis dan nggak terlalu menjelaskan kabel mana n harus nyambung di sebelah mana.

Nah, barangkali ada para teman dan suhu yang berbaik hati mau menjelaskan sambungan kabel balancer untuk batere 3 S? Dengan foto akan lebih bagus lagi

Note: mau bongkar batere yang masih bagus untuk liat sambungannya kok ya sayang he he..

Makasih ya

[wasiardhi]

maaf Om, ikut bantu..

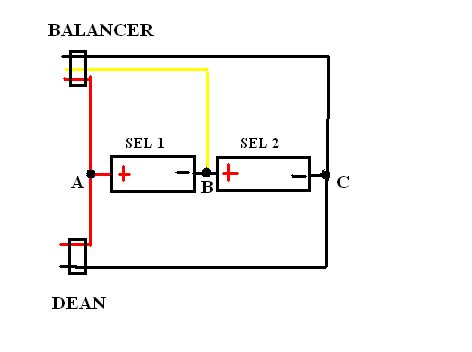

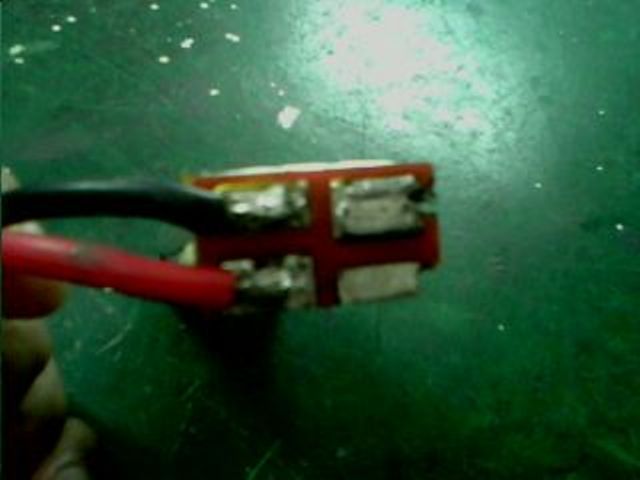

saya ada sedikit foto..meng-amputasi batt 3 sel menjadi 2 sel, mungkin bisa dipakai sebagai pembanding..




sederhana saja...


bila 3 sel berati masih kurang satu sel dan satu node [sambungan] lagi, yaitu "node D" sebagi kutub negatipnya, dalam gambar tersebut sama dengan "node C".

[yrakluz]

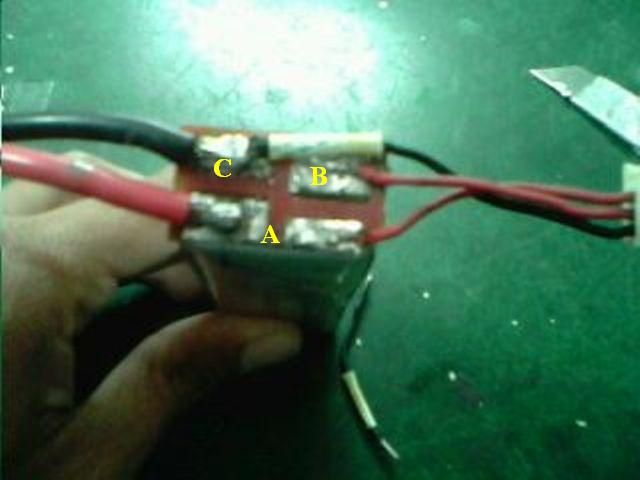

makasih Oom, belom mudeng sih hehe. Lha itu node di kanan bawah yg disambung dg kabel merah (?) dari balancer kalo di skema ada di mana?

[wasiardhi]

makasih Oom, belom mudeng sih hehe. Lha itu node di kanan bawah yg disambung dg kabel merah (?) dari balancer kalo di skema ada di mana?

itu node A, disambung dengan kutup positip sel 1, cuma setelah kesambung, belum difoto..

[zaki]

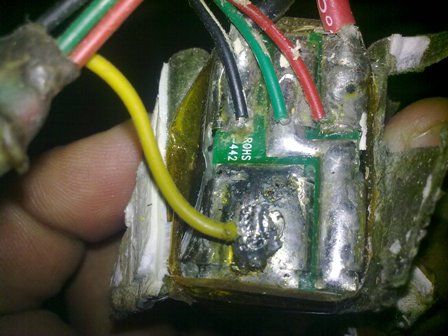

ini om yg 3 SELL saya bedah

[AnnasKaruniawan]

mungkin ini bisa membantu



salam

[yrakluz]

Makasih semuanya. Akhirnya saya bongkar 1 lagi batt 3S saya dan ternyata kabel meah balancer gabung dg kabel merah dean dan yg hitam balancer dg hitam dean. thanks

[andryan pratama]

dapet ilmu lagi nih coba ah, ada batre yang rusak dirumah soalnya
