Nyambung lagi Rekans,

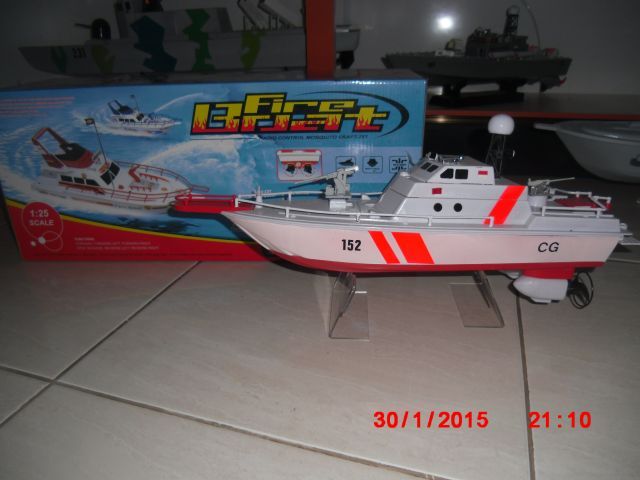

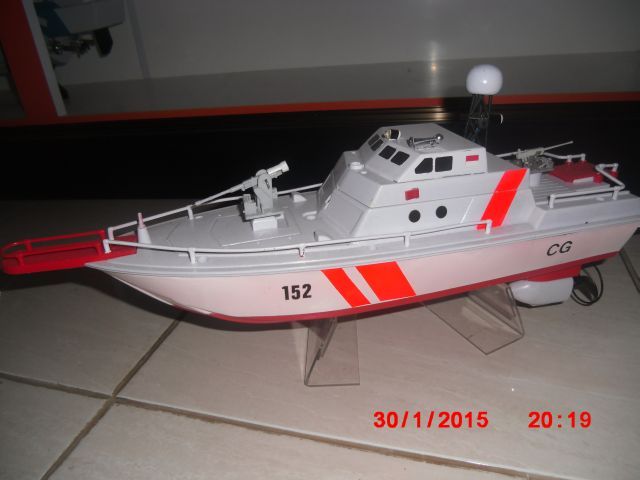

berikutnya armada MTB 101 dan Cost Guard 152 :

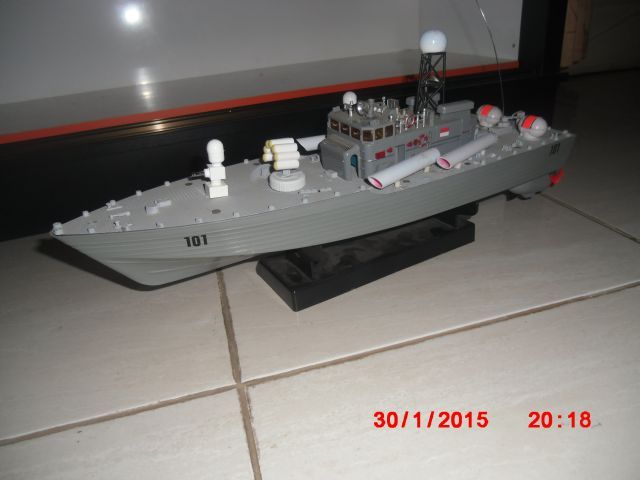

Untuk body hanya sedikit modifikasi yang dilakukan yaitu dengan menambah beberapa asesoris.
Sedang untuk jeroan ( Tx, Rx ) diganti total dari standar 2 ch 27 Mhz ke 4 ch 72 Mhz, sama dengan rangkaian KCR yaitu menggunakan 2 esc brushed dan relay pembalik polaritas motor.

[yoyok]

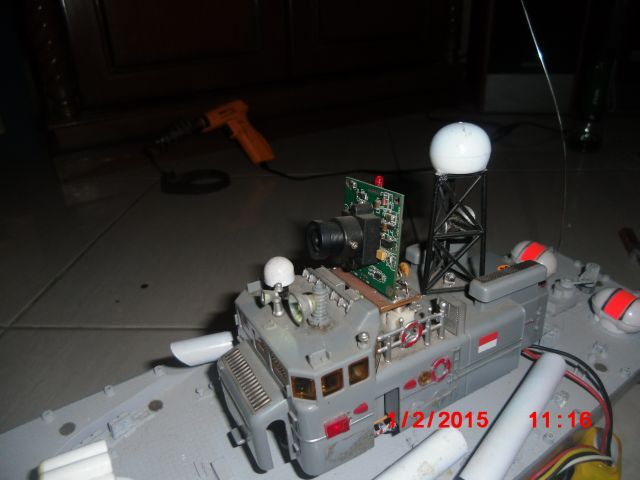

Khusus untuk MTB 101 dilengkapi dengan kamera FPV 2.4G , kameranya dipasang di atas kabin sbb :

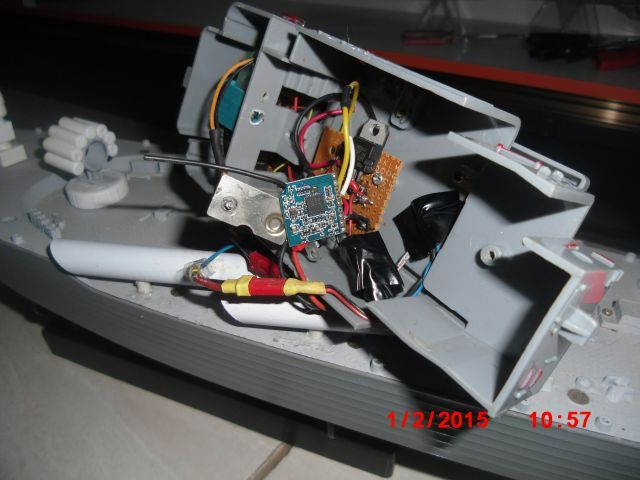

sedang rangkaian Tx nya dipasang didalam kabin :

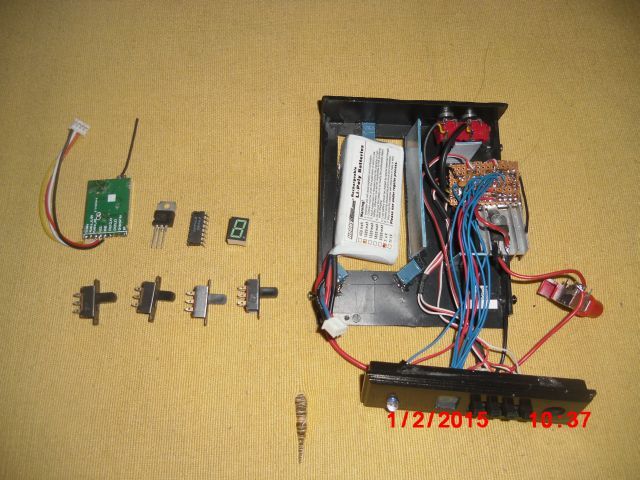

Untuk Rangkaian Rx nya saya tambahkan dgn indikator ch menggunakan led 7 segment dan IC TTL 7447 atau 7448 :



Modul Tx (2.4G, 200 mW), Rx dan Camera saya beli di HBK.

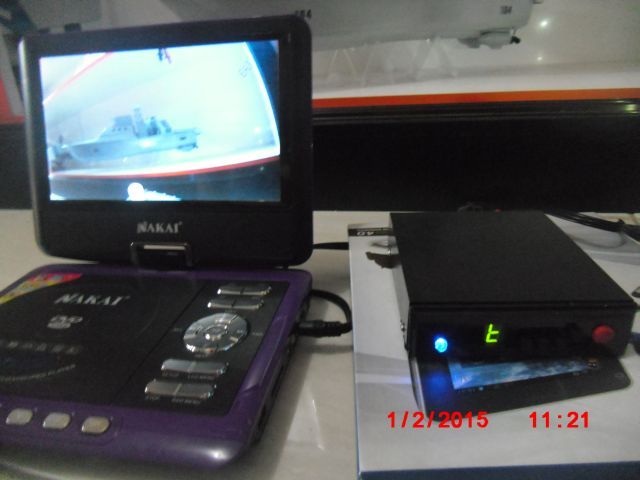

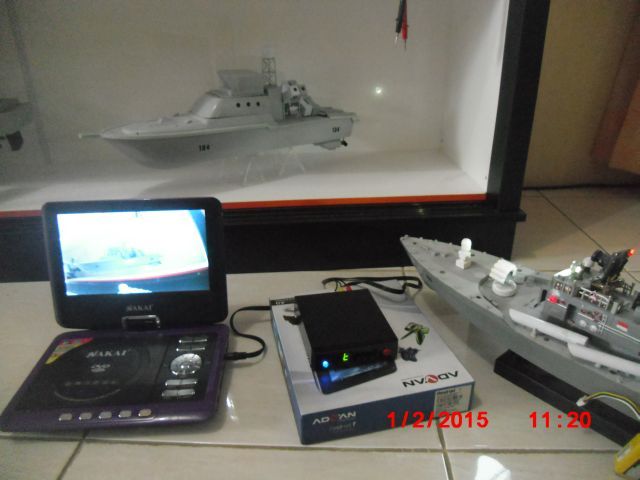

Sedang monitornya saya gunakan DVD/VCD portable 7 inch buatan China, harga 700 rb-an ini lebih murah dari monitor 7 inch HBK, juga sudah lengkap dengan charger dan internal baterenya.

[yantoaa77]

Waauuw, cuma bisa bilang...Mantaff

Buatannya halus banget..detil sekali.. garis2 bodi, peralatan dan profil luarnya.. Oke banget..

[yoyok]

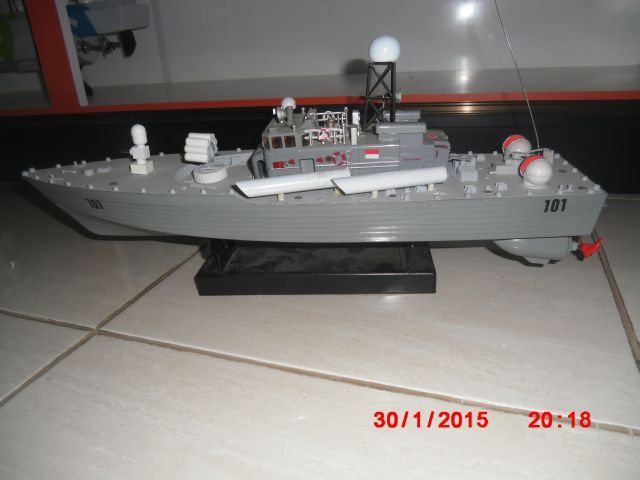

Untuk yang MTB 101 dan CG 152 bodynya masih asli dari bawaannya Pak Yanto, tidak dirombak,
hanya penambahan di asesoris berupa machine gun, CIWS, tower & radar, RBU, lampu-lampu dan pengecatan ulang.
Rencana awalnya mau buat yang scale 100%, tapi karena materialnya minimalis jadinya tidak 100%.

Nuhun

[Charles]

Mantap om..terimakasih penjelasannya yang cukup detail. Walau pas bagian kabel dan relay saya gak mudeng... Tapi sangat kreatif...

[yoyok]

Pak Charles,

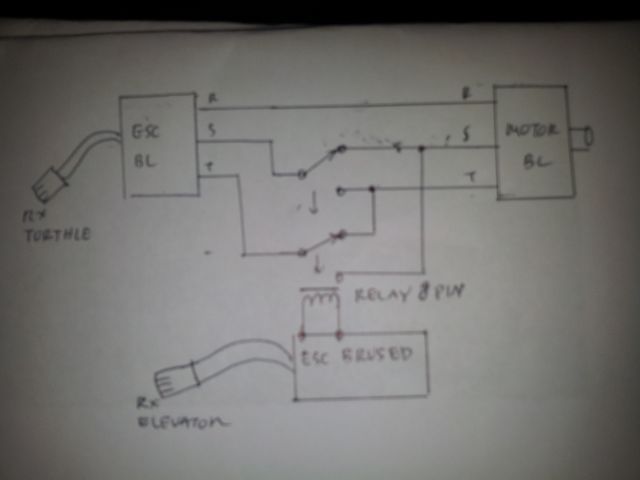

untuk pembalik putaran motor ada/sudah dibahas di topic 'ESC yang bisa mundur' oleh Pak Chandra, biar lebih jelas lagi berikut saya gambar ulang koneksi relay dan rangkaiannya :



Ini adalah rangkaian untuk ESC dan Motor BL, sedang untuk ESC dan Motor Brushed rangkaian nya sama hanya saja kabel ke 3 nya (dalam gambar kabel R) dihilangkan. Semoga lebih jelas, nuhun.

[yoyok]

Lanjut lagi Rekans,

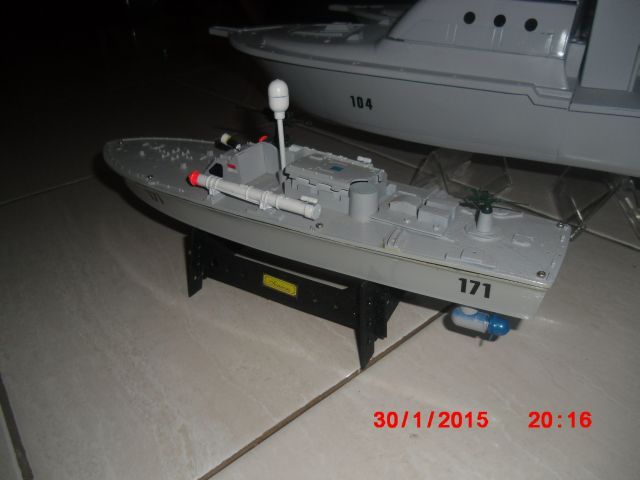

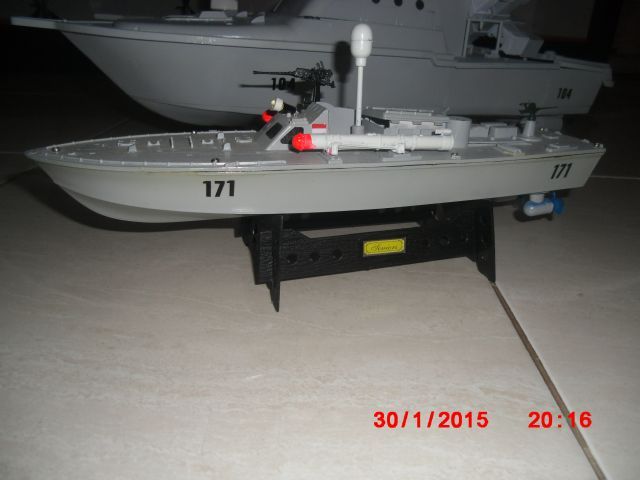

berikutnya adalah armada MTB 171, body saya beli di Amazon dengan scale 1/72 :




Karena dimensinya yang kecil yaitu 30cmx12cmx5cm maka sangat sulit untuk menempatkan rx 4ch, esc dan batere nya.

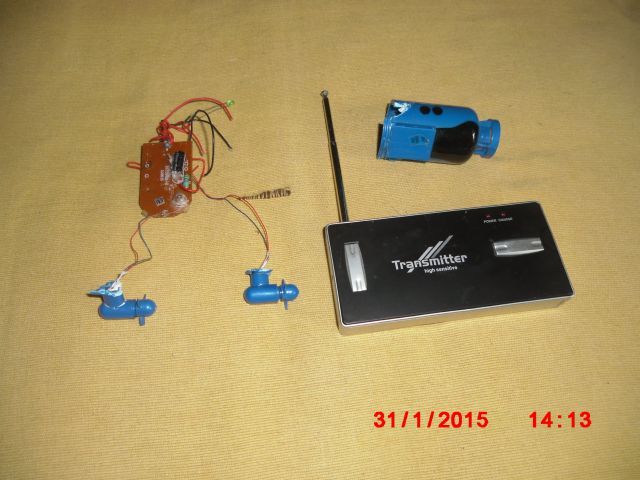

Setelah cari-cari stok didapatlah jeroan tx-rx 2ch 40 Mhz eks mini submarine.


Saya beli mini submarine ini di HBK, tapi ternyata setelah di coba berlayar dan menyelam performancenya payah.
Akhirnya saya bongkar jeroannya dan dipindah ke MTB 171 dan hasilnya performance sebagai kapal warship malah lebih bagus dari pada waktu jadi submarine, meski hanya 2 ch dan tanpa rudder MTB 171 ternyata sangat lincah dan bisa bermanuver tajam.

[predator]

om-om semua,saatnya bilang apa bisa di maharkan?
kan hasilnya superb banget,layak lho di komersilkan gak perlu mikir kurs ,ems,bea cukai....

[yoyok]

Nyambung lagi para Suhu dan Rekans,

armada terakhir yang sudah ready adalah Tug Boat,
saya beli di HBK, jeroan dan remote tidak saya modif masih bawaan 27 Mhz.

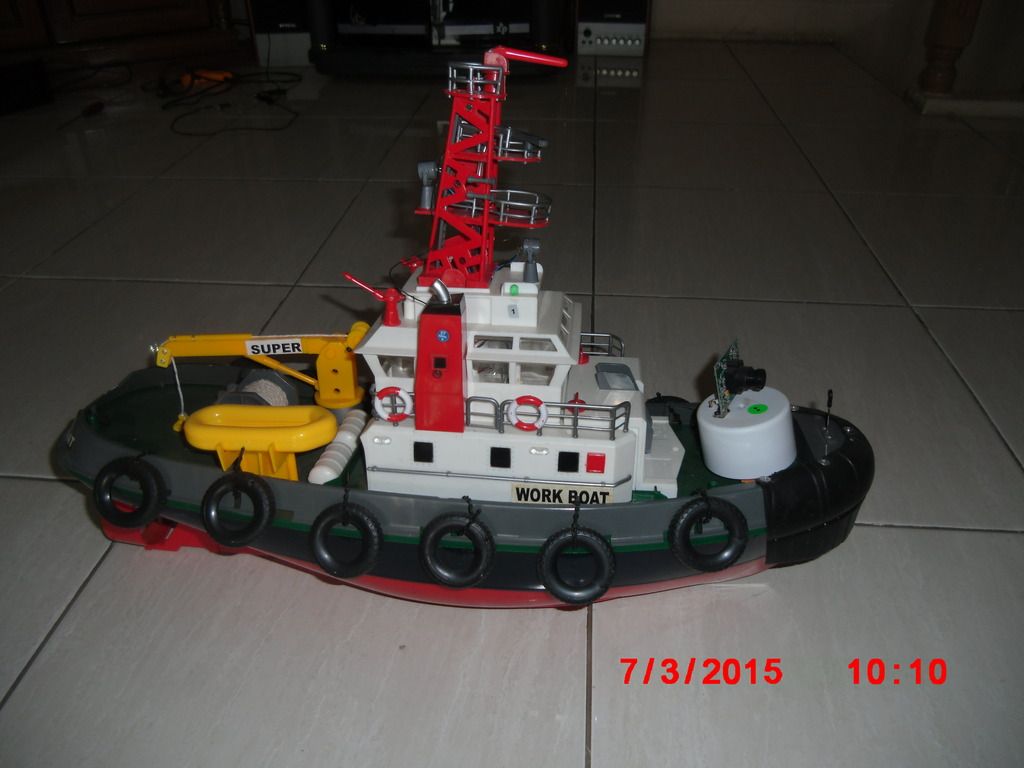

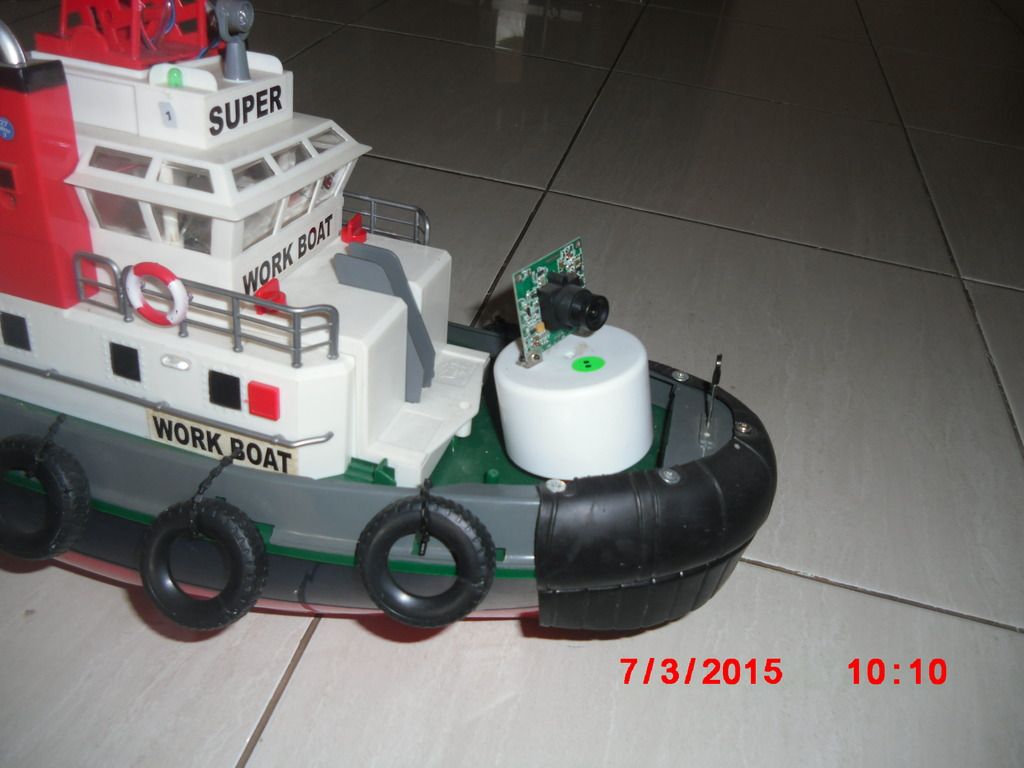

Modif nya penambahan kamera FPV&tranmitter 200mW 2.4G, plus servo dan receiver 35 Mhz, sehingga kamera bisa diputar kiri-kanan.
