Bellanca Super Decathlon

Post by **Wind Raider** » 07 Mar 2007, 14:49

Link utk plan Decathlon :
http://www.gaero.org/Plans/decathlonplan.gif

Post by NF » 07 Mar 2007, 15:42

yup, trims atas plan dec nya om ....

Post by **Abi Ghiffa** » 07 Mar 2007, 15:53

Asik,..dah jadi,..siiip
Om Darwin memang Oye,..

**CariCariCoroDuluAchhhh**

Post by **Wind Raider** » 07 Mar 2007, 18:56

Kalo bisa diupscale 1,5 x biar kayak art tech cessna besarnya ... ( fuse dr 50 ke 75 cm ; ws dr 75 cm ke 100 cm ) ;
sehingga : AUWnya bisa ditingkatkan bisa sampai 550 gr . Dengan motor BP21 + 3 cell lipo 1250 mAH + Prop 7040 ... pasti oyeeeeee !!!!
Utk fuselage bisa pake coro 3mm ; utk sayap 2 mm .

Bisa juga dipasangi engine 0.15 dengan sayap coroplast folded wing
Auw = 1 - 1.2 kg ( seperti Kressna Engine )

Post by **Wind Raider** » 12 Mar 2007, 10:31

BEHIND THE SCENE :
Mungkin cukup menarik pula jika saya beberkan proses pembuatan Decathlon sampai pada bentuk akhir . Sebelumnya saya surfing diinternet dulu buat d/l gambar2 pesawat asli dari berbagai sudut pandang . Untuk membuat decathlon ini sampai pada bentuk akhirnya , utk fuselage nya saja saya membuat sampai tiga kali . Yang pertama terlalu besar , yang kedua kurang scale , yang ketiga baru cocok dihati .

.

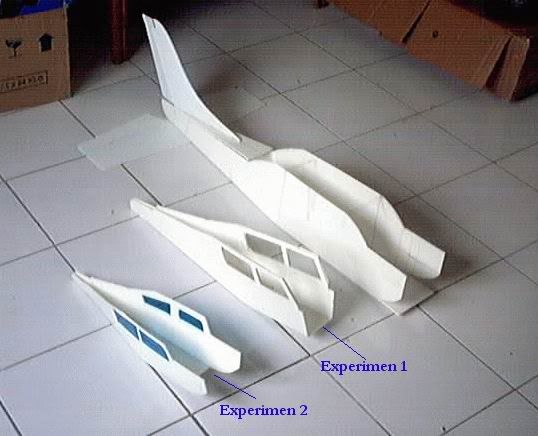

Photo fuse decathlon ( yg gede itu fuse cessna )

Untuk ekornya cuman ngulang 2 kali . Utk sayap versi coro cuman sekali ; versi foamnya ( yg lebih scale ) ngulang 2 kali .

Utk membikin pesawat ( fuse versi ke-3 ) sampai selesai perlu waktu hampir seminggu . ( yang lama bukan proses pembuatannya tapi memikirkan konstruksi yang kira2 kuat tapi tetap ringan ) . Proses percobaan terbang kurang lebih 10 kali sampai karakteristik terbang cocok di hati ( menghabiskan 2 prop dan 1 as motor bl bengkok ).

Untuk membuat psw ini sampai terbang , biaya yang saya keluarkan kira2 sbb :
Motor BL ............................ = 150 rb *
ESC Arttech 18 A ................ = 275 rb *
Konektor jst ...................... = 15 rb
Baterai Lipo 2s800mAH ....... = 150 rb
Servo aileron 5 gr ( 2 pcs ) .. = 200 rb
Servo utk ekor 9 gr (2 pcs).. = 200 rb
Push rod WD 1 btg ............ = 5 rb
Landing gear Cessna .......... = 35 rb
1 lbr coroplat 2mm ............. = 17,5 rb
1 lbr coroplast 3 mm .......... = 17,5 rb
1 lbr polyfoam 2 mm .......... = 15 rb
GLue ( alteco , dll ) .est ...... = 10 rb
Balsa 5 mm ...................... = 10 rb
Prop Arttech Cessna (1 pcs) = 25 rb
........................................... --------------- +
TOTAL ................................. = 1125 rb

Cat : * harga waktu saya beli dulu ( sekarang mungkin bisa lebih murah ) ; esc bisa diganti dgn tower pro 18 A .
Harga bervariasi tergantung merk dan toko ( perkiraan di atas hanya sekedar ancer2 aja )

Post by **coyo** » 12 Mar 2007, 14:28

klo sparepartnya beli di UH bisa lebih murah, misalnya:
motor BL $9.95 (<Rp100rb)
(klo bikin motor cdr bl sendiri cuma modal Rp30rb buat beli magnet doank)
ESC HXT 15A $9.99 (<Rp100rb)
servo 5gr (SG50) $3.95 (<Rp40rb)
servo 9gr (SG90) $3.95 (<Rp40rb)
lipo 2s 1000mAH 12C $12.95 (<Rp130rb)
lipo 2s 750mAH 20C $10.25 (<Rp100rb)
prop GWS 8040 $0.85 (<Rp9rb)

silakan diitung2 sendiri, bisa lebih hemat ratusan ribu Rp !!!!
lumayan jauh lebih ekonomis buat kau dhuafa seperti sy ... $\:D/$
mudah2an di LHS harganya bisa murah kaya' gini he3x.... [-o<

Post by **iwan21** » 12 Mar 2007, 14:48

Jangan lupa itung charge C/C yg 3% dan ongkos kirim om, sementara disini LHS jual motor 2408-21 juga 100rb...hayo pilih mana ????

Post by **coyo** » 12 Mar 2007, 15:00

klo sy pilih bikin motor sendiri, cuma modal magnet doank he3x...... (gak usah pake ball bearing, pake bushing aslinya dah cukup, syukur2 klo aslinya dah pake ball bearing)

yup... klo cuma beli motor doank sih emang rugi, klo sekalian beli servo dan teman2nya baru hemat he3x...

Post by **Wind Raider** » 12 Mar 2007, 15:17

coyo wrote:klo sparepartnya beli di UH bisa lebih murah, misalnya:
motor BL $9.95 (<Rp100rb)
(klo bikin motor cdr bl sendiri cuma modal Rp30rb buat beli magnet doank)
ESC HXT 15A $9.99 (<Rp100rb)
servo 5gr (SG50) $3.95 (<Rp40rb)
servo 9gr (SG90) $3.95 (<Rp40rb)
lipo 2s 1000mAH 12C $12.95 (<Rp130rb)
lipo 2s 750mAH 20C $10.25 (<Rp100rb)
prop GWS 8040 $0.85 (<Rp9rb)

silakan diitung2 sendiri, bisa lebih hemat ratusan ribu Rp !!!!
lumayan jauh lebih ekonomis buat kau dhuafa seperti sy ... $\:D/$
(mudah2an di LHS harganya bisa murah kaya' gini he3x....

( hik hik hik ..... hrsnya rhs / tst ..... nanti LHS bisa protes .... ; btw, prop cessna brp ya ? ) ..

Post by **ajo.naim** » 14 Mar 2007, 07:36

@P' Darwin,
Di plans decatlon, Apakah 2 wide flute (digambar =warna merah) ditempel ke fuselage pakai double tape yg tebal (biasanya warna hitam, biasa untuk tempel accesoris mobil) atau cukup yg tipis saja ?(biasanya transparant)

Lem body pakai CA atau bagusan hotglue?
Berhubung sudah terlanjur memotong coro scale up 1.5, untuk wing ukuran coro nya jadi nggak cukup, yg tersedia di gramedia pj=75 cm, scale up wing =100cm. Boleh nggak wing dibagi dua bagian, baru disambung.

Bikin tutup window nya pakai plastik apa ya? Pengaruh nggak kalau nggak dikasih jendela. jendela Cokpit depan kalau dibiarkan bolong apa besar pengaruhnya ke aerodynamic.

Cukup dulu dach nanyanya, sebenarnya Masih banyak lagi pertanyaan yg mau saya ajukan sich.
