DIY Hovercraft

[emilhp]

Just for intro.
Dari hasil googling, dapat yg sesuai dengan para aeromodeller dan para sailorman.
ini linknya: http://images.hammacher.com/PopWindows/ ... 6924976336
Hayo yg keracunan bisa dibuatkan homemadenya . .

[christoffel]

om emil, ini foto tampak bawah nya. sorry, baru sempat saya foto sekarang ...


ini dilihat dari samping, dengan rok/skirt agak di singkap dikit ...

tiang2 yg kelihatan itu pipa pralon untuk spacer nya.

[didin]

Menarik sekali.
Mau nanya om christ..
1. Skirt flexible itu fungsinya untuk apa ya? Di air kok bisa ngambang?
2. Mekanis utk kemudinya seperti apa, utk bisa terdorong maju, apa perlu satu motor penggerak lagi?

Mohon maaf nich Om, pertanyaannya mendasar kali. Maklum, nggak punya ilmunya...

[EchaBakti]

Salam..
Om Chris..kain skirtnya pakai apaan? yg kuat kira2 pakai apa ya kalau bikinnya pakai mesin buat kompresor yg 5HP

[christoffel]

om echa, kain skirt saya pakai kain untuk bahan tas. cari yg dalam nya ada coating plastik nya.

om didin,
yg di foto itu versi prototype saja. tujuan utama nya buat saya, untuk mendapatkan gambaran tentang seberapa besar lift yg diperlukan dan bisa saya dapatkan dari propeller normal (maksudnya dari prop aeromodelling).
Ini karena saya berencana pake satu motor saja untuk hoover dan untuk maju, jadi prop yg sama harus bisa bikin lift dan juga untuk thrust.

Ideal nya sih pake 2 motor, satu untuk hoover, satu untuk maju. yg prototype di atas, di bagian belakang (atas) ada lubang sebesar pipa pralon 3 dim. lubang ini kemudian di sumbat dengan knee pralon 3 dim juga dengan arah bengkok nya menghadap ke belakang. saat motor nya jalan, ada flow/tekanan udara dari bawah board yg juga bocor melalui knee pralon ini dan menyembur ke belakang. ini yg bikin maju.
untuk belok nya, knee pralon tadi di putar sedikit supaya menghadap ke arah kanan untuk berbelok ke kanan, dan sebaliknya.

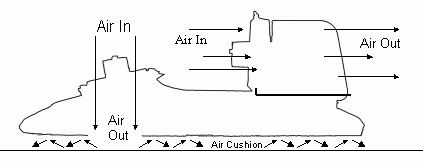

skirt flexibel itu gunanya untuk membentuk system tertutup supaya tekanan udara bisa terbentuk di kolong aircraft. tekanan udara ini yg akan menimbulkan lift. kenapa flexibel ? karena permukaan yg akan di lalui kan belum tentu datar, jadi seandainya ada batu yg di lindas, skirtnya bisa ngalah ...
kalau nggak pake skirt kan juga bisa ? bisa saja, cuman air gap leak nya kan cuman 12mm, berarti bagian bawah aircraft hanya berjarak 12mm dari permukaan tanah, yg berarti kalau ada kerikil yg lebih besar dari 12mm, aircraft akan terganjal. dengan menggunakan skirt flexibel, bagian bawah aircraft sudah terangkat 15cm dari tanah pada saat ujung bawah skirt masih menempel tanah. jadi saat ujung bawah skirt sudah terangkat 12mm dari tanah, maka bagian bawah aircraft sudah berjarak 16.2cm dari tanah yg artinya batu setinggi 15cm masih bisa dilewati tanpa terganjal ...
kenapa di air ngambang ? karena tekanan udara di bawah aircraft masih ada. nggak perduli bawahnya apa, tanah ataupun air, asalkan bisa menahan angin. yg nggak bisa itu kalau di jalankan di atas jaring yg dibentang di atas tanah (tidak menyentuh tanah). kenapa nggak bisa ? karena lubang2 pada jaring tidak mampu membentuk system tertutup dan tidak bisa menahan tekanan udara ...

[didin]

Wah....terima kasih om christ...
Jawabannya lengkap dan mudah dipahami, moga menginspirasi yg lain utk berkarya.

Salam,

[EchaBakti]

Makasih infonya suhu

[emilhp]

om emil, ini foto tampak bawah nya. sorry, baru sempat saya foto sekarang ...

ini dilihat dari samping, dengan rok/skirt agak di singkap dikit ...

tiang2 yg kelihatan itu pipa pralon untuk spacer nya.

Mantap . . terimakasih banyak om Chris . . Ditunggu hasil karyanya

[iwan21]

Saya pernah bikin versi kecilnya, dg dual power ( lift fan sama thrust dipisah)

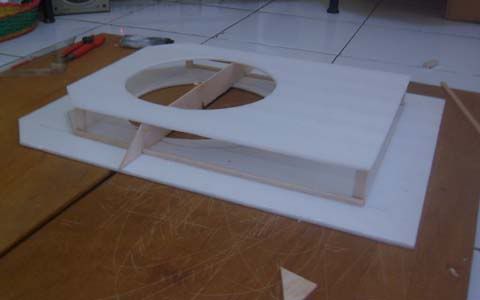

lower deck nya

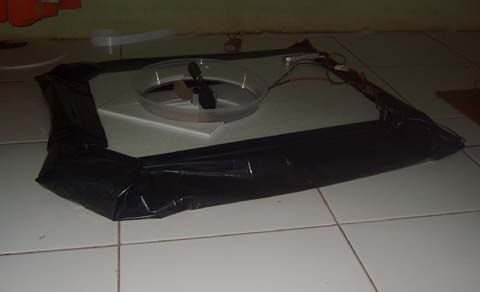

tampak bawah setelah skirt dilem


tampak atas

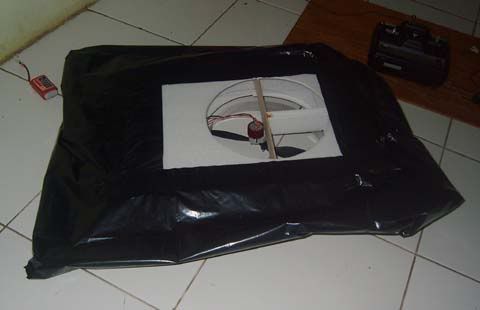

skirt bekerja


baru sampe tahap test lift fan aja, udah gitu proyeknye berenti, gk diterusin, padahal udah lumayan ngambangnya 1 cm

[eenoph]

karna dah lama penasaran, akhirnya minggu lalu saya bikin versi kecil nya...
bikin asal2an ga pake plan dan itung2an....
ngerjain semaleman, gara2 nanggung mo brenti...
sayang ga kepikiran utk bikin built log nya...

hovercraftnya mulai detik ke-38...


pinjem videonya suhu Redblur soalnya ga punya dokumentasi lain...
