Micromaxx 2.1 ( Sub 100 gr )

[coyo]

hihihihi...... justru itu sengaja ditunda2 biar tagihan CC-nya masuk bulan depan, maklum bulan ini lg seret hiks....

[Dinesh]

Tertarik sama video terbang-nya Om WR ditambah sama anak minta di bikinin pesawat kecil.... akhirnya ikutan bikin micro minimax deh... sorry ya Om WR... pesawatnya di contek sama plan-nya di modif dikit...

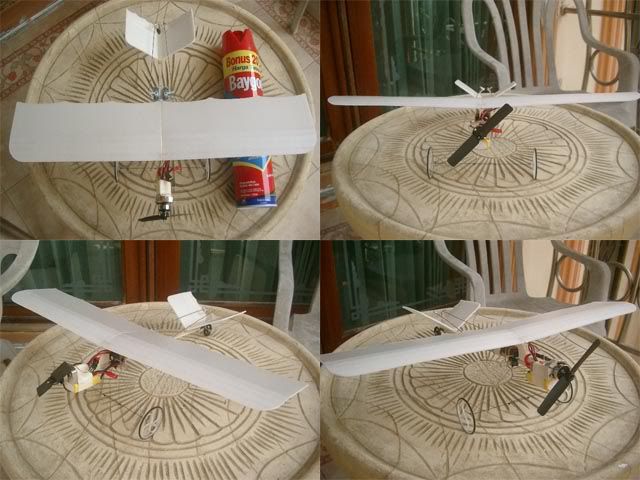

Specification :
Wing area : 4.6 sq.dm
Wing Span : 46 cm
Wing Chord : 10.5 cm

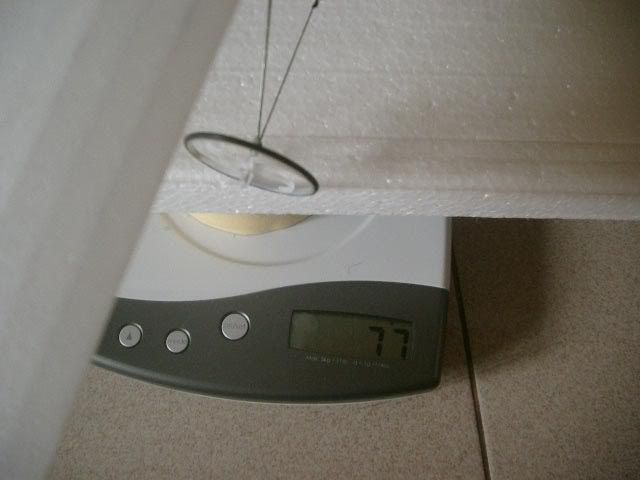

Total Weight (AUW) : 77 gr
Fuse length : 36 cm
Wing loading : 7.3 gr/sq.dm

Bahan :
Balsa 5mm
Polyfoam 2-3mm
Tali untuk nge-sol sepatu

Motor : 1404N 2290Kv 3.5A (9gr sudah termasuk motor mounting, prop saver dan kable konektor)
Servo : 2x micro servo 2.5gr (total 5gr)
ESC : Turnigy 6A (3gr include cable)
Receiver : SPEKTRUM 6100 micro light weight (3.5gr)
Battery : 360mAH 2S (22gr)

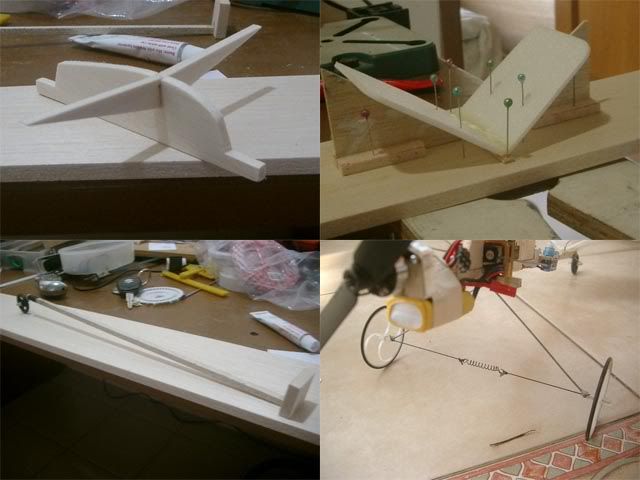

Konstruksi :
(Searah jarum jam). (1) Dudukan untuk sayap (sebelum dilubangi tengahnya untuk tempat receiver) dikasih penyangga sayap dan dihedral 3 degree. (2) Gambar lagi ngebentuk V-tail supaya pas 110 degree. (3) Fuse, motor mount, dan tail wheel. (4) Main landing gear dikasih suspensi per ball point.

[Wind Raider]

wahhh mantep banget pak dinesh ...
terbangnya pasti asyik nih krn cuman 77 gram ...

[Dinesh]

Lanjutan...

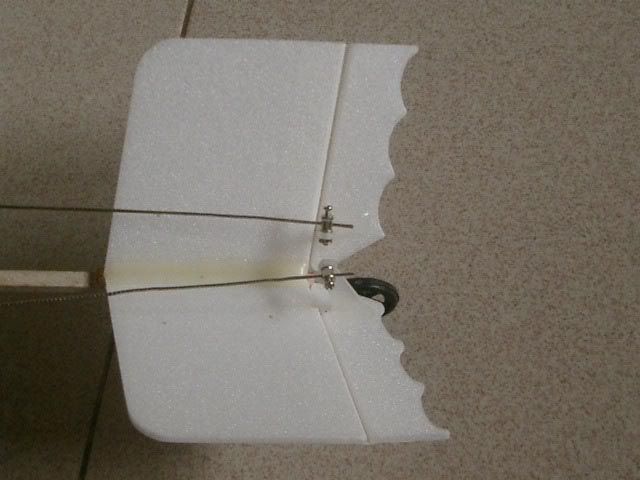

Foto Owner dan yang minta supaya bagian belakang sayap dan V-tail dikasih rumbai-rumbai... biar kayak pesawatnya Batman katanya...






..... cuman sayang... pesawatnya gak boleh diterbangin sama papa-nya sebelum dikasih sticker Batman katanya....
... (mesti dirayu dulu nih... )...

[Dinesh]

@WR, butuh area seluas apa ya Om untuk nerbangin pesawat ini? kalo lapangan bulutangkis cukup nggak?

Oh.. ya kelupaan..
Props 4x2 inch
Thrust 110gr

[Dinesh]

Sorry ada yang salah ketik...
Wing loading : 16gr/sq.dm
Cubic loading : 7.3 oz/cu.ft

[Wind Raider]

@dinesh : dengan wingloading 16 gr / dm2 ; saya kira psw sudah dapat glide dengan baik .
Saya biasa main di lapangan bola . 1/3 lapangan bola pun saya rasa sudah cukup .
Lapangan bulutangkis mungkin kekecilan , tapi lapangan basket mungkin masih bisa .
Kalau di ruangan tertutup saya belum pernah nyoba pak Dinesh

[Wind Raider]

Kalau pak Dinesh mau bikin psw ini jadi slow flyer agar bisa main di ruangan agak kecil , maka pakailah gear reduction agar rpm dari motor berkurang dan prop yang digunakan pakai yang lebih besar ( jadi rpm turun , tapi thrust masih cukup besar ) .

[iwan21]

lah gearboxnya mesti bikin lagi sendiri itu, gak ada yg jual utk motor 1404N outrunner sebabnya.
Betul kate SUHU We-Er, dg wingloading yg 16gr/dm2, lumayan ngapung karena si Jero aja wingloadingnya 22 gr/dm2 dg AUW 120 gr pake motor yg sama

[Dinesh]

@WR: Wah.. dapet ilmu baru nih... jadi fungsi gear reduction itu untuk ngurangi rpm motor tapi menambah torque-nya nya Om sehingga bisa pake props yang lebih besar untuk menghasilkan thrust yang sama, dengan rpm yang lebih rendah.. gitu kan Om...?. Makasih ya Om..

@Iwan21: wah.. kalo mesti bikin sendiri... mendingan terbang pake yang ada dulu aja deh.... soalnya belum nyampe ilmunya kalo harus bikin gearbox sendiri... he.. he.. he..
