Modifikasi "EDF to Pusher jet" (SU-34 Fullback) UPDATED! :)

[AgoesAurelz]

Diawali dengan rasa ketidakpuasan atas performa SU-34 Fullback (product dari Freewings)
Saya mencoba untuk merubah supaya bisa lebih ngacir lagi....

Awalnya ide saya muncul utk membuat dual powers yaitu motor aslinya (2unit EDF's) plus 1 motor pusher jadi total 3 motor.... sempet mencari pencerahan dari suhu Iwan21 utk masalah electronicnya.... tapi sayang, nampaknya ide ini "terlalu gila".. memang secara ide sih bagus, tapi prakteknya letak CG tidak dapat mengimbangi karena bagian belakang pesawat jadi sangat-sangat berat.... mustahil mencari imbangannya...beratnya minta ampunn!! Akhirnya pilihan terakhir adalah membongkar system EDF (Electronic Ducted Fan) menjadi Pusher Jet!....
Sudah bukan rahasia umum kalo system Pusher Jet jauh lebih unggul dari EDF, baik dari segi efisiensi maupun dari segi performance....

Mulailah project ini....

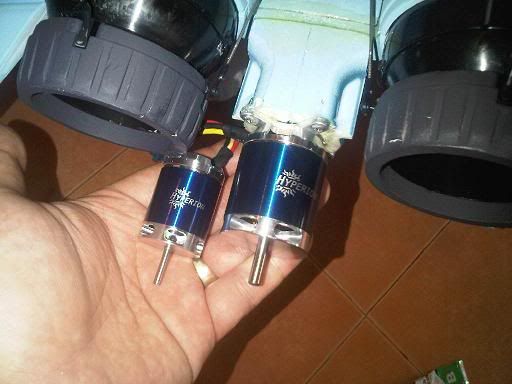

Motor saya ganti sekelas heli T-Rex 500 yaitu: Hyperion HS 3026 (1600kv)
berat 196gram, Battery bisa pakai Lipo 4s hingga 6s

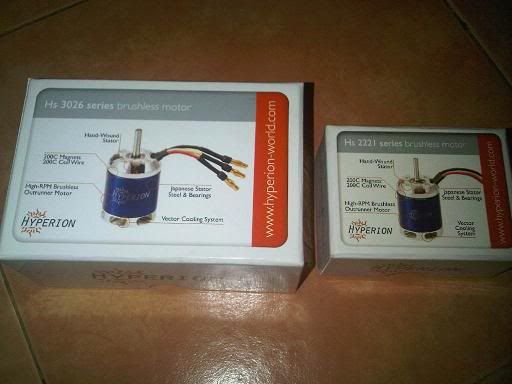

Bandingkan size-nya dengan motor sekelasnya... (size is matter om.... i love the BIG one!!!)

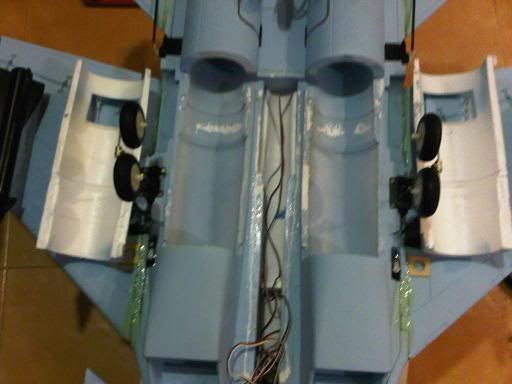

Operasi dimulai.... Razor blades action......bedah perut... harus hati-hati supaya mulusss.....

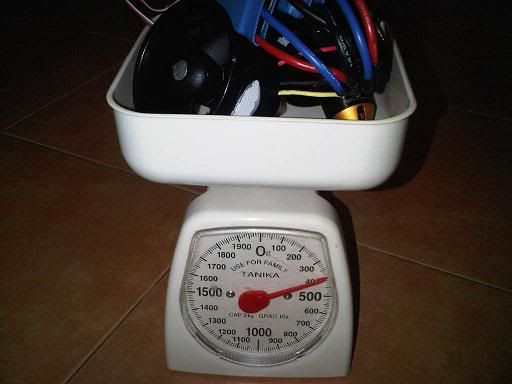

2unit Motor EDF aslinya dicopot (berat ditimbang...400gram!)....Ajipp gilee beratnya....


Potong buntut dildo belakang.... pasang motor baru.... kasi Araldite..... jadi deh....

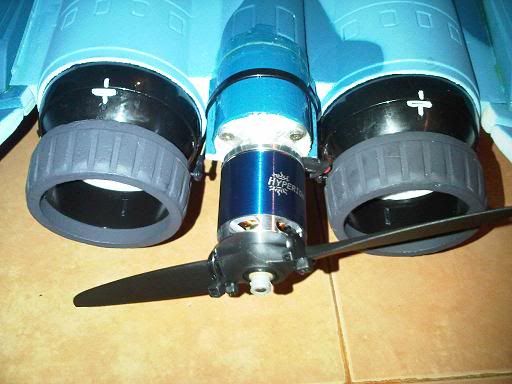

BIG enough to push this jet...

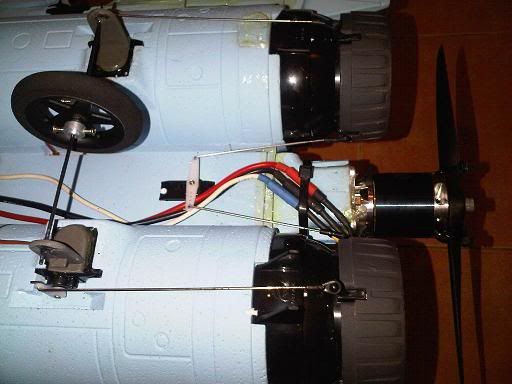

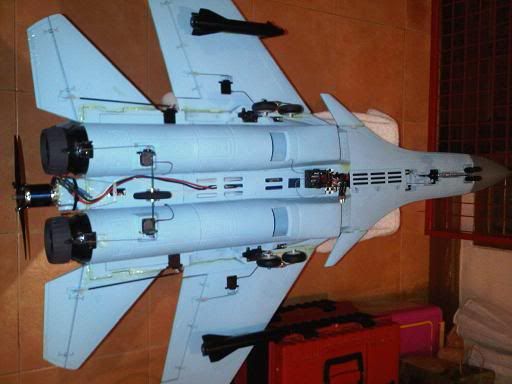

Pasang Propeller 8x6.... wah ternyata propeller kena tanah.... terpaksa tambahin "roda penyanga"...

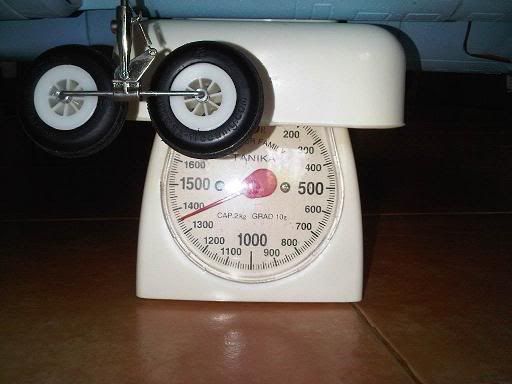

Hasil timbang badan netto (tanpa battery).... 1350 gram

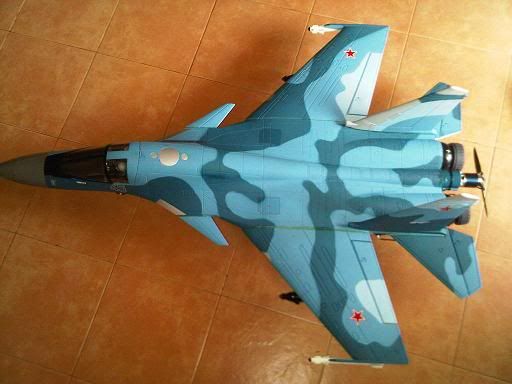

SU-34 FULLBACK is done!!!.... still sexy ass as it look....


Ready to rock.... tinggal tunggu maiden aja di lap Selaparang...... (tunggu hari dan waktu yg tepat...)


wish me luck....

[justinus]

Gimana hasil test Ampere nya dgn prop 8x6?

Kalau lihat tabelnya 70 Amp, 1470 watt.

[danielgti]

Izin duduk manis menunggu liputan terbang nya , pastine suarane muantap . . .

[orchiplane]

Waah penasaran ama take off nya nii..up nya kena prop nya ga ya..

[yantoaa77]

Mantaaps Om,,
Bisa2 kena racun jet lagi nih..
BTW..salut ide tentang RODA PENYANGGAH (ga terpikirkan sebelumnya, hehe) saya selalu take dg di lempar..

[AgoesAurelz]

Gimana hasil test Ampere nya dgn prop 8x6?

Kalau lihat tabelnya 70 Amp, 1470 watt.

Belum sempet saya ukur om...
Uda ada yg nyoba dari forum luar negri, specs yg sama dari yg saya pakai... bisa 251 km/jam
Saya malah jadi ragu-ragu kalo jet bodynya masih pake foam EPS (bukan EPO) apa kuat?...
Apa ngga hancur lebur kalo digeber sekenceng itu yaa...
Lebih besar nafsu pilotnya daripada kemampuan pswt nih kayaknya....

(I run that same motor in my DF Hyperion HS-3026-1600Kv with 8x6E apc 4s 265035-70c lipos it pulls 102amps @ 1452watts my best speed so fat is 251kph
Just my opinion
Cheers
http://rcb.shopnz.biz/catalog/produc...513e34871138d7 )

eniwei, thanks buat comments nya om-omku sekalian...

[iwan21]

Gak apa2 om, asal terbangnya lurus, jangan dibikin nukik2 atawa nanjak2 ekstrim aja kekekekekekeekk

[emilhp]

Hayo om AA, di geber . . kalau ngejar speed kan terbangnya sudah pasti normal . . lurus gak pake jumpalitan, .. kayaknya aman2 aja tuh. (sotaw mode)

[justinus]

Uda ada yg nyoba dari forum luar negri, specs yg sama dari yg saya pakai... bisa 251 km/jam
Saya malah jadi ragu-ragu kalo jet bodynya masih pake foam EPS (bukan EPO) apa kuat?...
Apa ngga hancur lebur kalo digeber sekenceng itu yaa...
Lebih besar nafsu pilotnya daripada kemampuan pswt nih kayaknya....

Kalo bodynya sih mungkin ok, yang saya kuatirkan engine mountnya yang mbrodol kalau tidak dilapisi fiber. Juga cek getaran motor, karena kelihatannya propeller tidak dipasang pakai prop adapter.

[AgoesAurelz]

memang terlihat ringkih.. tapi itu uda saya kasi lem araldite cukup banyak om.. sekarang sih uda keras/rigid... dan untuk shaft adaptor kebetulan saya ngga punya yg diameter shaft 5mm, jadi terpaksa pake cara "minimalis"... mudah-2an cukup "realistis"...
Prop juga sudah saya balancer supaya ngga terlalu getar wkt RPM tinggi...
memang ngga saya paksain dulu utk maiden nanti... sementara masih pake lipo 4s dulu sambil lihat sikon... kalo beberapa kali aman baru saya geber abis2an dgn lipo 6s....

Barusan saya bongkar lagi perutnya... siapin compartment yg lebih besar lagi buat batterynya... sekarang muat dgn 2 unit battery (3000mah + 2200mah).... persiapan buat terbang lama... lumayan gede penambahan compartmentnya.... saya rasa dengan penambahan ini masih mumpuni wingloading dan powernya.. ini termasuk pswt foamy bersize besar soalnya...
