Teknik membuat fuse melengkung

Post by **Ravenchan** » 27 Jul 2007, 09:39

Intro :
Gara2 sopwitch camel pak Joko yg keren .... ; bagus dan rapi.. aku cuman bisa geleng-geleng kepala. ... fuselage coro kok bisa melengkung sebagus itu dan bisa dibuat lancip??.. harus banyak belajar lagi nih..

Post by **joko** » 27 Jul 2007, 14:16

Ravenchan wrote:... fuselage coro kok bisa melengkung sebagus itu dan bisa dibuat lancip??.. harus banyak belajar lagi nih..

Bisa Om Ravenchan...mudah kok,.. bikin aja skor sampai tembus satu lapis (pakai obeng plus yg kecil,...) trus sambungan (ada diatas fuse) di tempel pake coro juga lebar 2 cm.

@ Om Nedi : Oke, saya tunggu B Nedi,... tapi kalau bisa J 9-an,...takut kita belum pada bangun,..he...he...he...

Post by **Wind Raider** » 27 Jul 2007, 14:34

Untuk membuat body melengkung jangan discore pak .
Potong satu lapis pake silet aja dijamin mulussssss ......
Bagian yang dipotong menghadap ke dalam

Hidup coroplast !!!! Mode kompor : ON

Post by **jedx** » 28 Jul 2007, 08:51

Wind Raider wrote:
Hidup coroplast !!!! Mode kompor : ON

Bummmm....wushhhhhhhhhhhhh
seluruh pelosok grage terbakar..... hehehehe ..

panas..panas..panas.....

Post by **Wind Raider** » 28 Jul 2007, 13:00

Hmmmm begini saja :
Ambil sepotong coroplast kecil ukuran 5cm x 5cm .
Pada permukaan bagian bawah ; disilet pada setiap alur flute * ( hanya bagian permukaan bawah yg putus ; tidak sampe nembus permukaan atas )
Nah sekarang coba dilengkungkan dengan bagian yg disilet menghadap kedalam .
Nah ...Kira2 seperti itulah cara membuat lengkungan .

Kalau sudah coba posting hasilnya / gambarnya biar bisa dilihat juga sama rekan2 lain

p.s:
*) cukup disilet agar sambungan antar flute pd permukaan bawah putus ; tidak perlu dibersihkan atau dibuat space kosong seperti pada hinges .

Post by **Ravenchan** » 28 Jul 2007, 20:46

ini pak sudah saya coba dan ternyata bisa

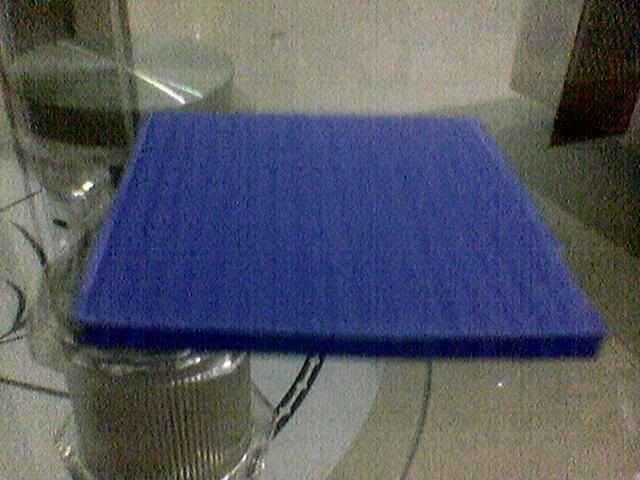

ini coro 5x5 yang masih utuh

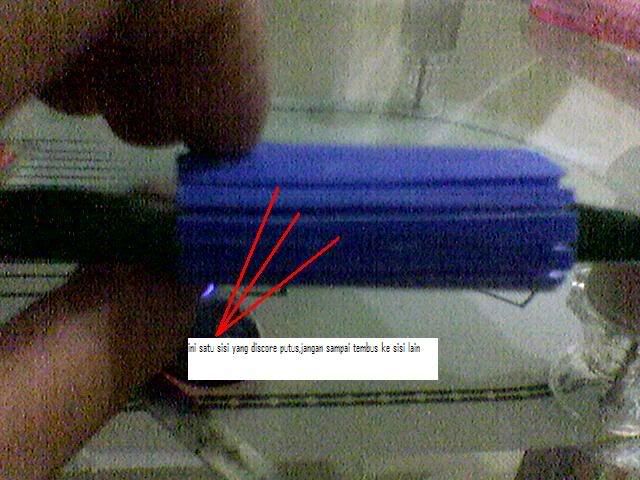

ini setelah discore putus satu sisi dengan mata silet yang tajam.

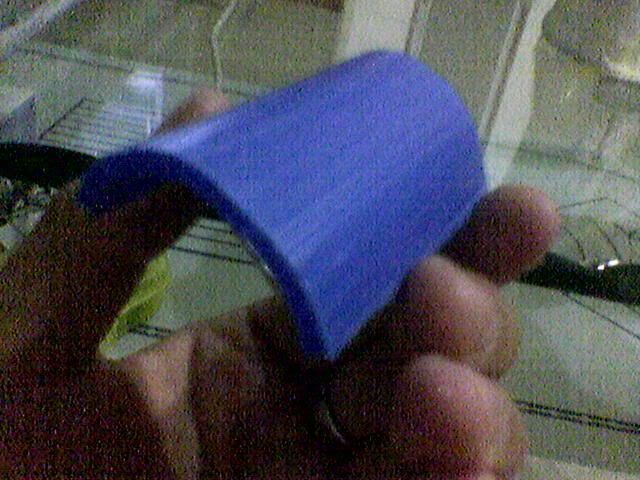

ini setelah ditekuk coronya, bagian yang di silet sebelah dalam

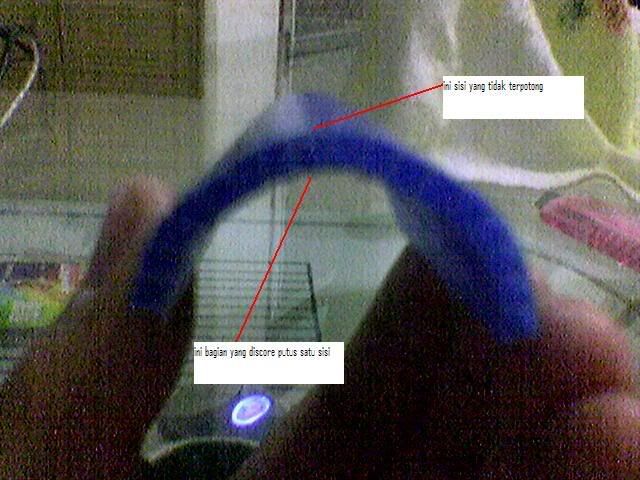

hasilnya seperti ini kalau dilihat dari samping.

terima kasih pak Darwin. apakah cara saya ini sudah benar?

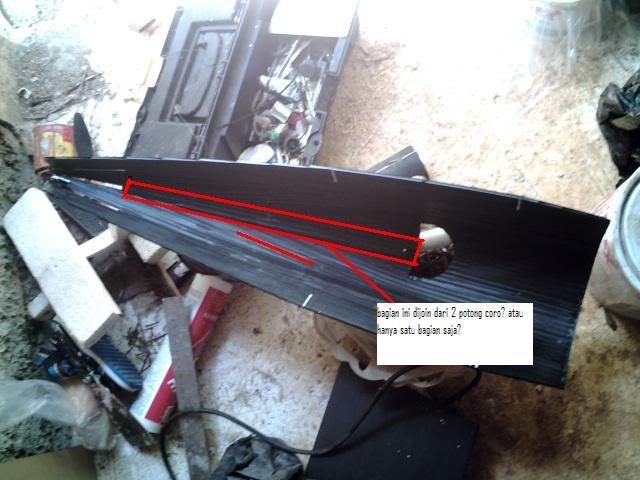

selanjutnya untuk bagian ini (menekuk hingga kerucut seperti ini) apakah dengan menjoin dua bagian pada coro?

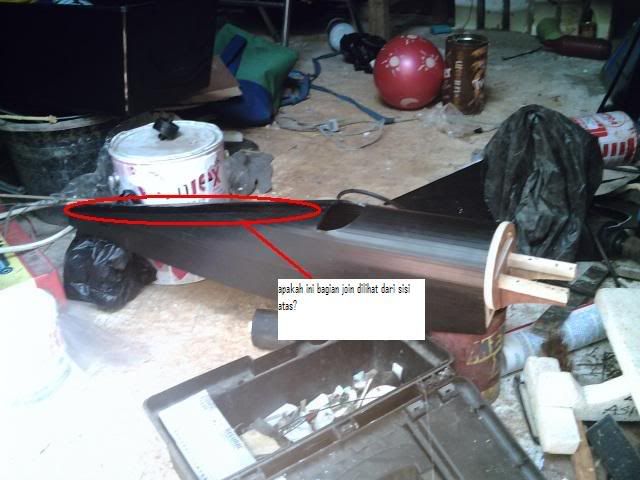

dari sisi atas fuselage seperti dilem. Apa benar?

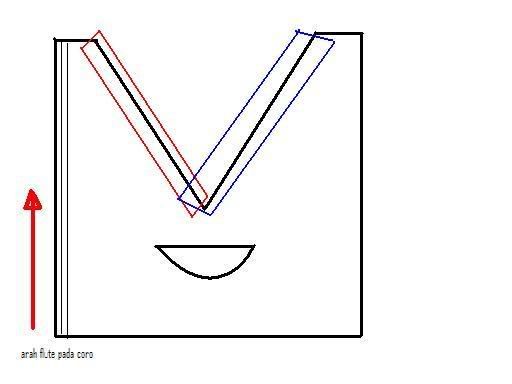

jika demikian menurut saya plan fuselage atas adalah sebagain berikut :

apa benar? bagian yang merah dilekatkan dengan bagian yang biru. sehingga terbentuk kerucut..

terima kasih..
maaf gambarnya tidak bagus karena fotonya pakai hp..

Post by **Wind Raider** » 28 Jul 2007, 21:35

Ravenchan wrote:... setelah ditekuk coronya, bagian yang di silet sebelah dalam

Sudah benar pak . Saam seperti cara yg sering say pakai .

...
jika demikian menurut saya plan fuselage atas adalah sebagain berikut :

apa benar? bagian yang merah dilekatkan dengan bagian yang biru. sehingga terbentuk kerucut..

dilihat dari photo 2 dr pak Joko ; kayaknya begitulah cara yang dipakai pak Joko .

Post by **joko** » 30 Jul 2007, 09:19

YA...BENAR....

Begitulah, jadi musti disambung pakai lembaran coro secukupnya...gak usah terlalu lebar untuk mengurangi berat...

Duh...senangnya, om Ravenchan mau ikutan...ayo, om-om yg lain silakan bikin pesawat coro...mudah kok,..gak seribet yg dibayangkan...asal punya waktu luang..gak usah terburu-buru...nyantai aja ,..saya bikinnya aja sepulang kerja,...cukup 20 menit sehari...

Post by **joko** » 30 Jul 2007, 13:06

Nah..gambar dan foto-foto ini saya adaptasikan, akan tetapi menggunakan bahan poly foam (dg bahan coro saya lupa mendokumentasikannya) ,..tidak terlalu berbeda dalam penanganannya dg bahan coro...
Dg polyfoam wajib di sisi yg tdk diskor, musti di lakban (setelah prosesselesai lakban dilepas)...

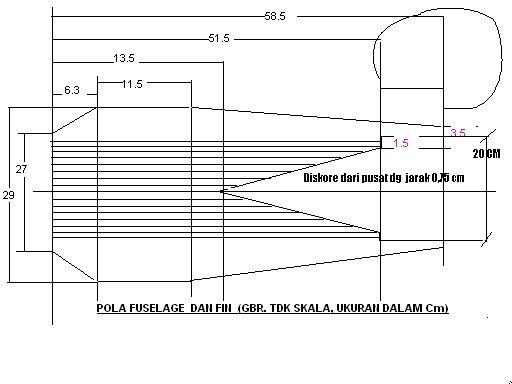

Plan fuse Camel dg panjang 58.5 cm

Post by **joko** » 30 Jul 2007, 13:08

Dipola di bahan (Polyfoam/coro) dan diskor sesuai plan baru di potong (Jg potong dulu baru skor, hasilnya kurang oke...)
