Twin EDF, iseng ajah

[iwan21]

Bermula dari iseng2 ngetest order HK pake DHL, eh bener deh, 2 hari dari shipping barang dah sampe

ini paketnya

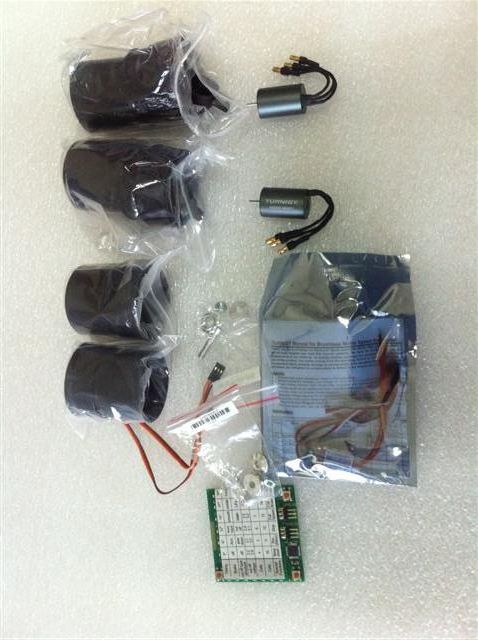

ini isinya


2 EDF-48 + 2 inrunner kv 5800 + 2 ESC Turnigy 12 Ampere

[iwan21]

Niat hati bikin Sukhoi T-50

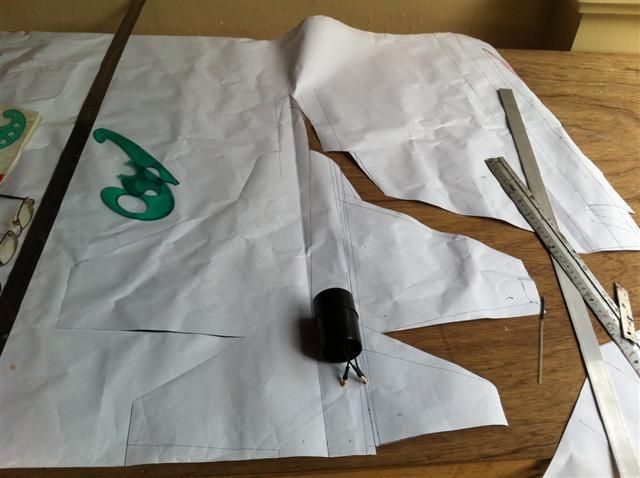

apadaya motong mal kurang lebar

[iwan21]

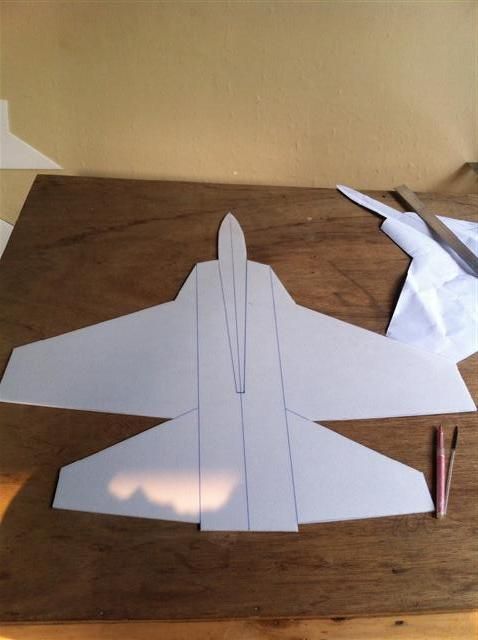

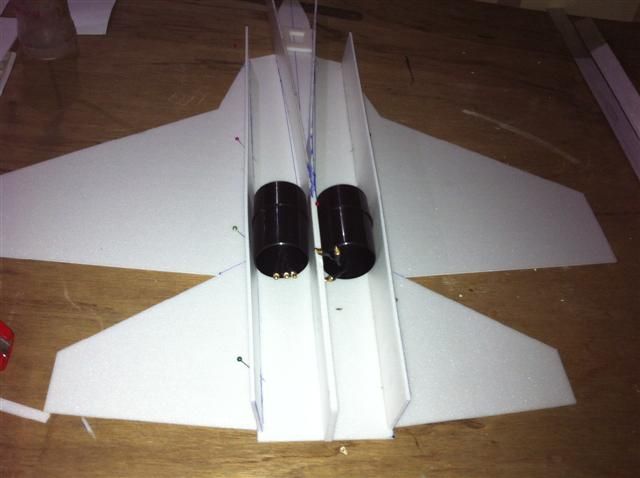

Nih kliatan kan kurang lebarnya ?, mestinya kedua engine terpisah, ini malah dempetan jadi mirip posisi engine F-15

[iwan21]

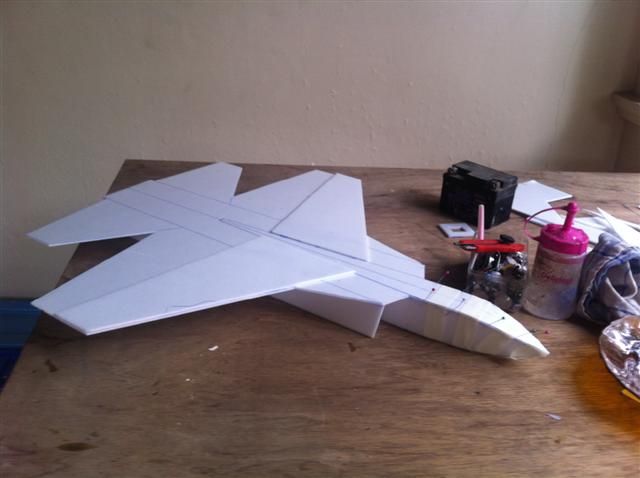

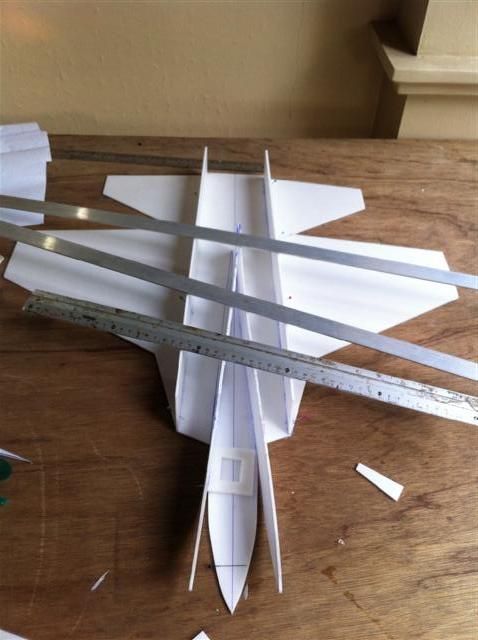

Karena bahan udah terlanjur dipotong, lanjut terus walau entah jadi pesawat apa nantinya

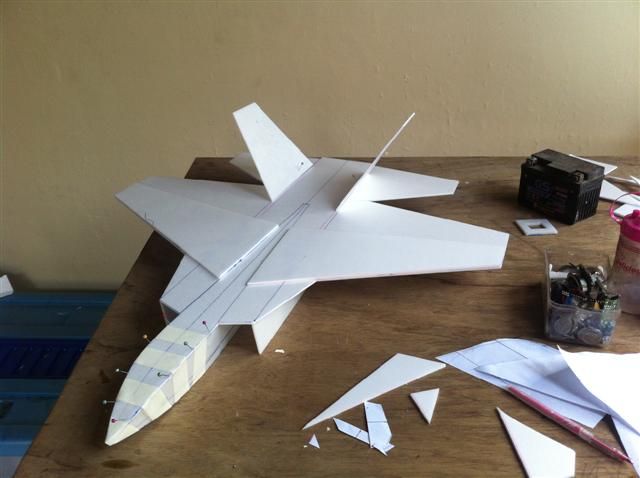

Rencana awal Twin Fin

[iwan21]

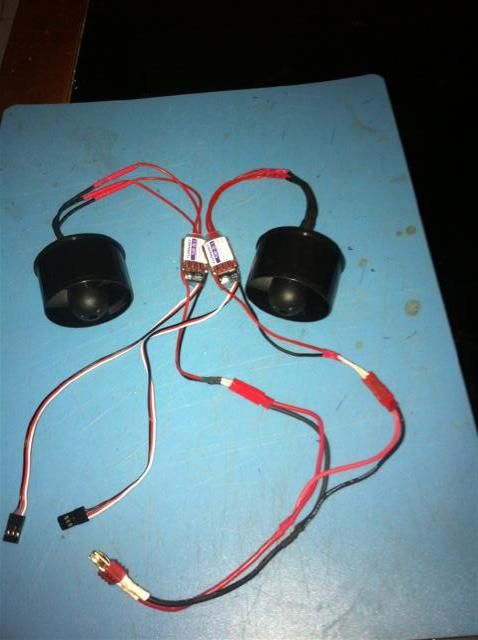

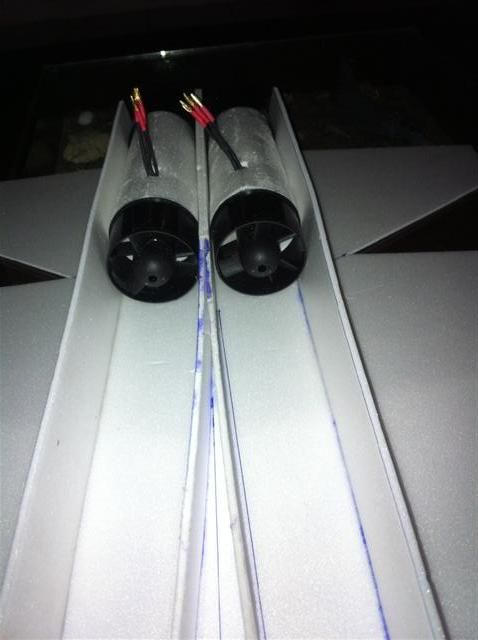

Sambil nunggu lem kering, negrangka twin EDF nya dulu

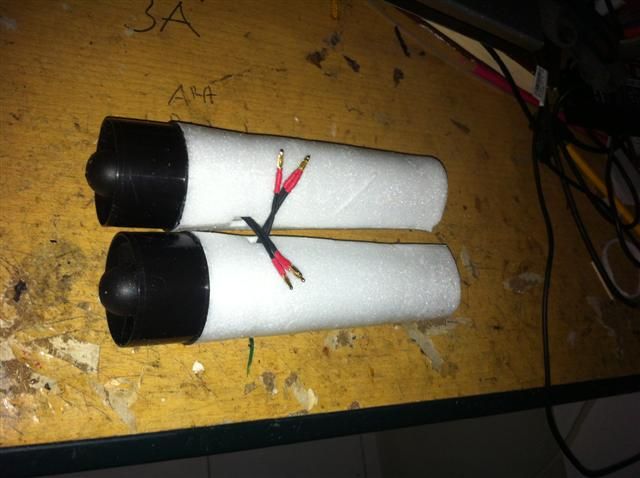

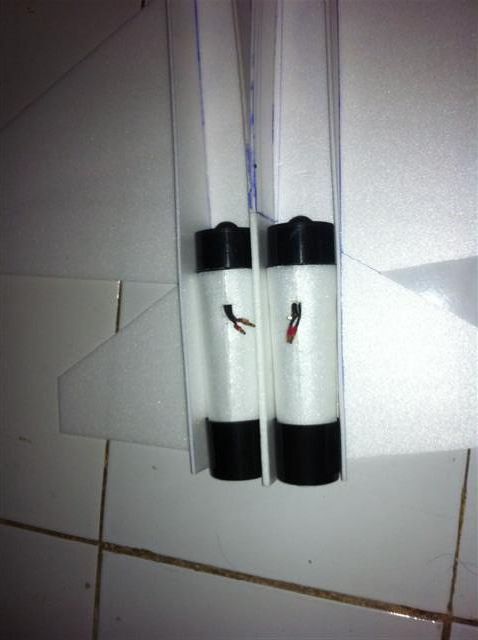

terus bikin selongsong buat thrust duct

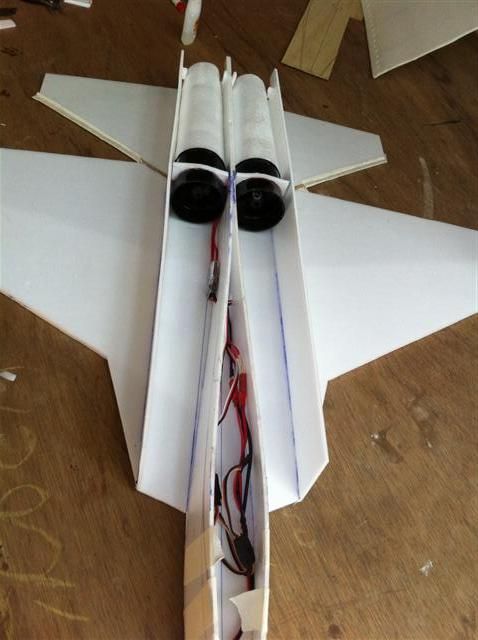

setelah kering, coba diset posisinya dulu

[iwan21]

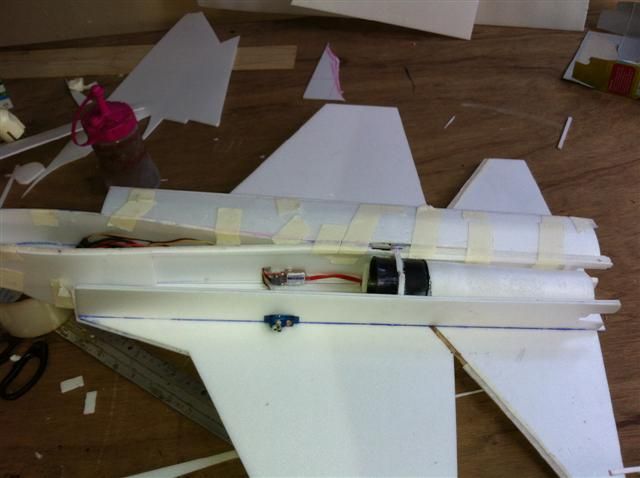

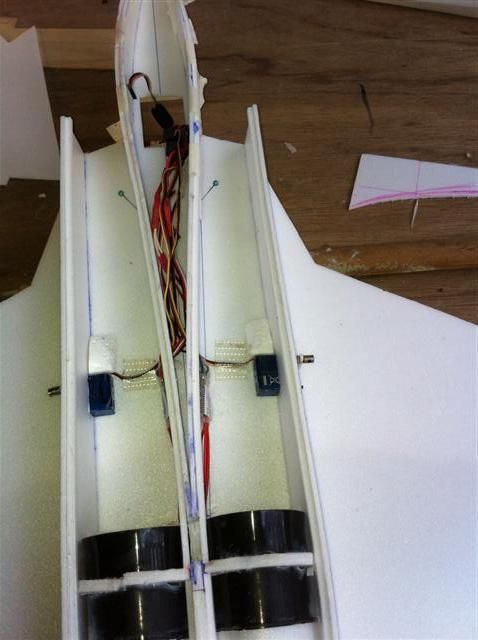

Perut akan ditutup permanen, karean itu semua isi perut kudu dipasang dulu

EDF dan ESC


servo taileron/elevon

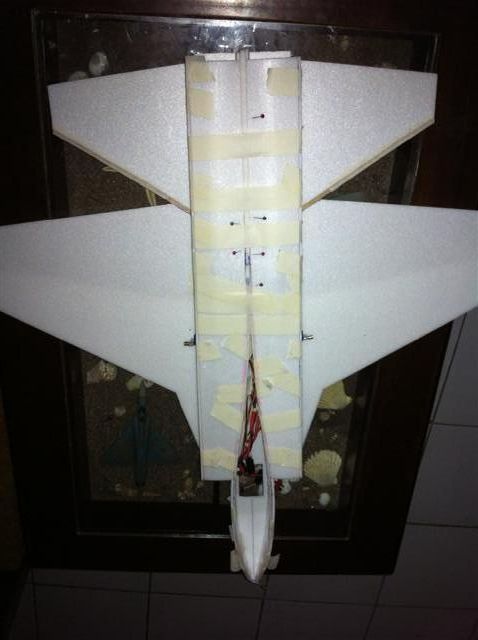

langsung ditutup

[iwan21]

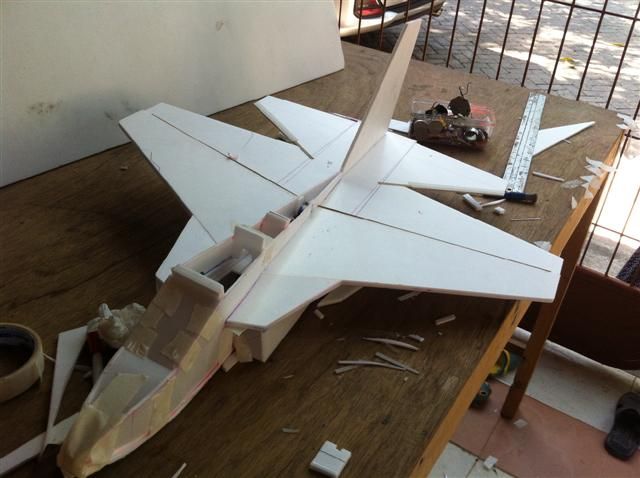

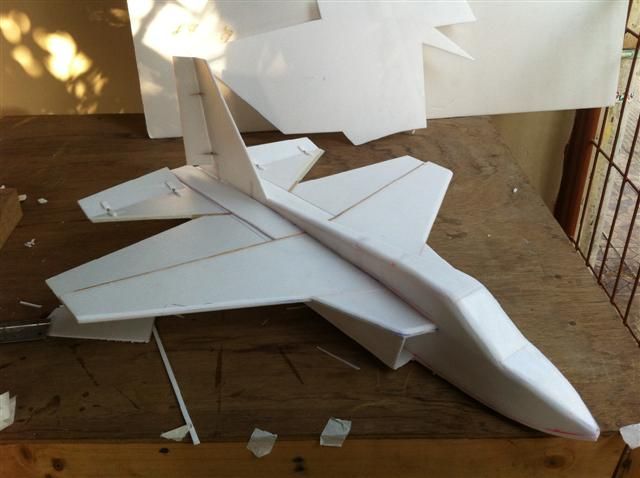

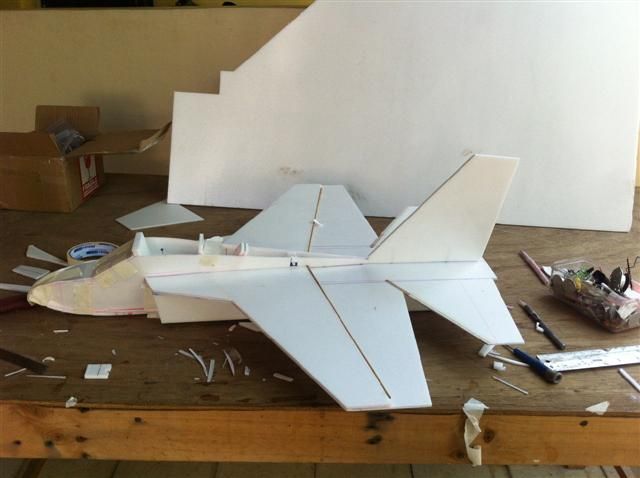

Lanjut ke punggung dan hidung

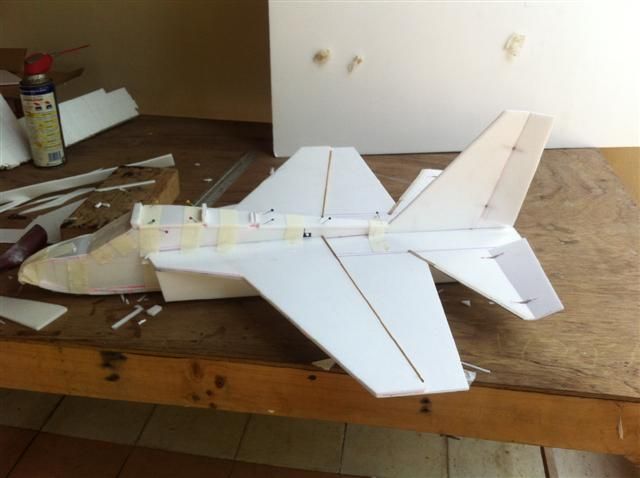

kayaknya fin tunggal cakep juga




jadinya positif fin tunggal, dg kontrol elevon dan rudder

[iwan21]

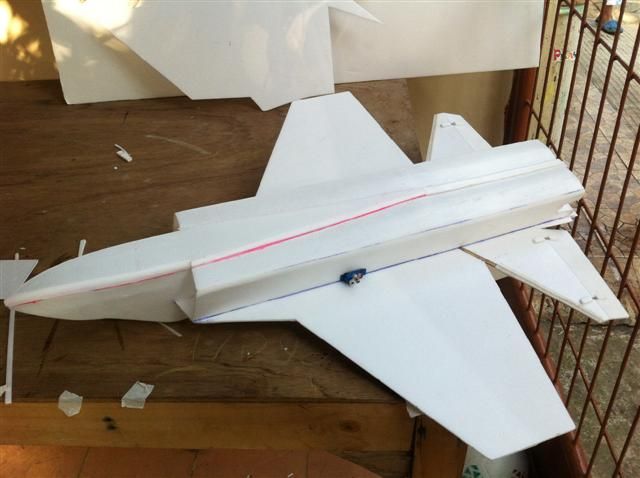

Udah dihalusin

[iwan21]

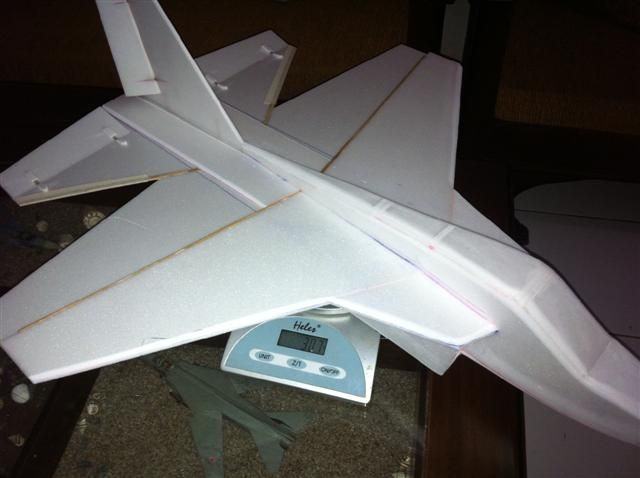

Berat tanpa batere 307 gram


Data2 :
- Wingspan 80 cm
- Fuselage 90 cm

- Bahan polyfoam 3 mm ,kecuali fin sama belly pake 5mm
- Profil sayap K/F atas, ditambah spar bambu tusuk sate persis di takiknya
- Power 2 x EDF-48 - 3 blade dg motor inrunner 2030/5800 KV ( 100 Watt)
- ESC Turnigy plush 12 Amp
- Servo, 2 x Hitech HS-55 utk elevon dan 1 x HXT-500 utk rudder
- Batere Lipo 3s 1000-1600 mAH

Target AUW maksimal 450 gram ( 400 gram pake 1000 mAH, 450 gram pake 1600 mAH)

Sementara masih polos, belum dikasih kelir, buat test dulu
