Piper Super Cub edisi galau [build thread]

[jerrysim]

Build thread

Niat bikin posting dari bbrp minggu kemarin sejak mulai nanya-nanya kayu spruce di forum ini.

Tapi bener-bener ga pede, karena saya NEWBIE banget disini. Dan ini pesawat pertama yang coba bikin sendiri dengan modal plan Piper Super Cub 91" (2,4m) dari orang inggris nan baik hati di outerzone.co.uk dan sedikit tekad + nekad.


Sebenarnya sama sekali ngga yakin apakah nanti bisa selesai. Tapi karena sekalian mengisi waktu disaat pekerjaan lagi lowong, yahh... kita liat aja deh.
Sedikit-sedikit mulai keliatan bentuknya sih.
Dan karena semakin banyak pertanyaan berkecamuk di kepala ini, jadi ya saya posting aja deh, biarin kalo pun nanti mangkrak, setidaknya udah di-share. Yang penting niat-nya ada. Hehehe...

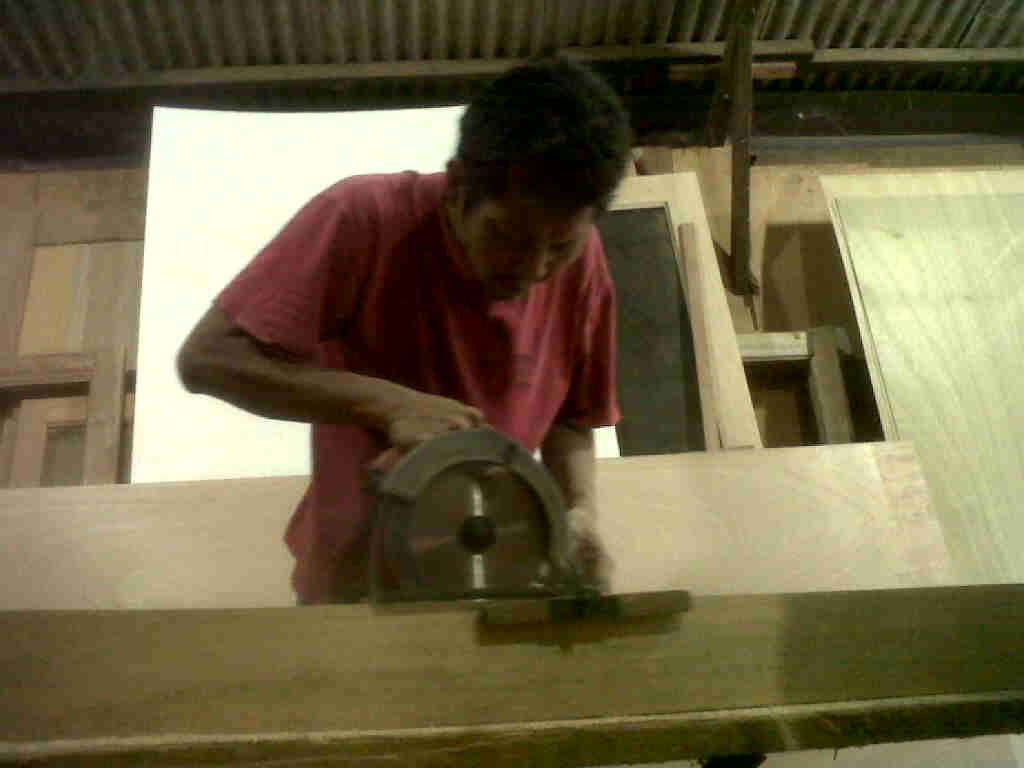

Dimulai kemarin nanya-nanya kayu spruce, akhirnya saya nemu kayu ramin di jl.pahlawan revolusi. Minta bantuan alat berat untuk membelahnya menjadi spar:

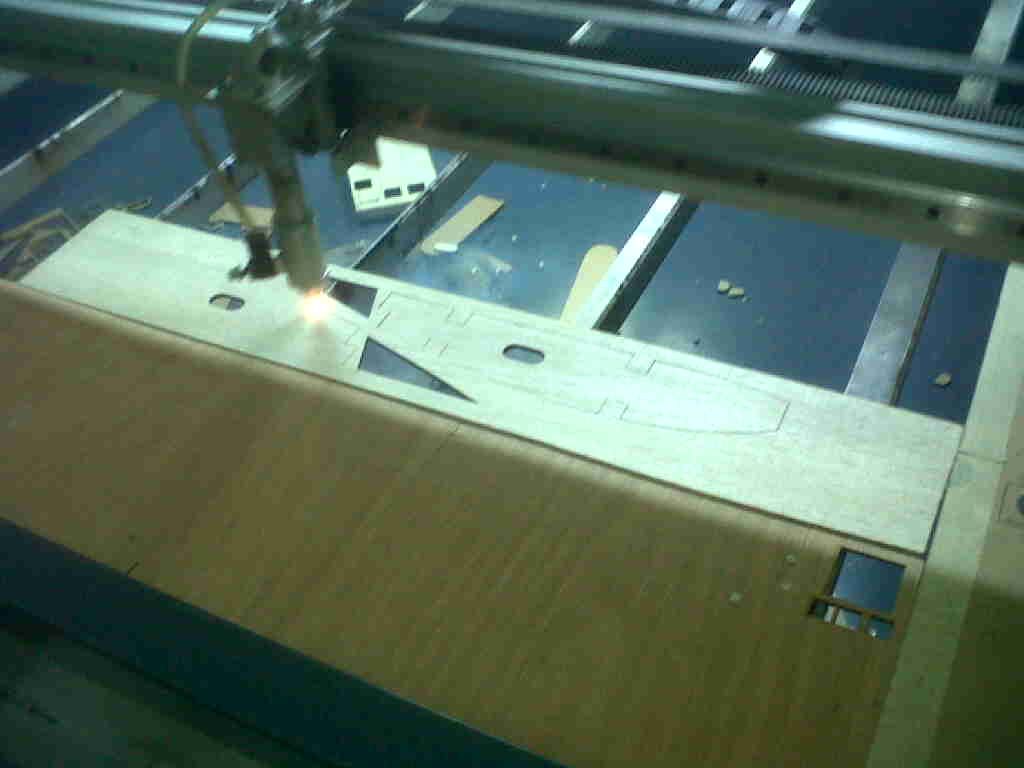

Sedangkan balsa sheet ukuran 6mm dan 3mm saya minta bantuan laser cutting untuk bikin airfoilnya. Kebetulan ada file autocad dari designnya saya kutak-katik airfoilnya saja, karena ngga sanggup untuk kutak-katik keseluruhan file-nya.
Kebetulan keterampilan komputer yang pas-pas-an, dan laptop saya pun jadul poenya, jadi yaaa.... cuma bisa segitu aja deh. Itupun file nya masih di-convert lagi sama orangnya ke corel draw... yaudahlah, saya makin jiper. Cukuplah airfoil ajah.
Next-time pun saya pake amplas aja deh bikin airfoilnya. jatuhnya lebih murah juga. Habis waktu buat ngedit file autocad-nya sih... Dan ga punya program corel draw di laptop butut tercinta ini.

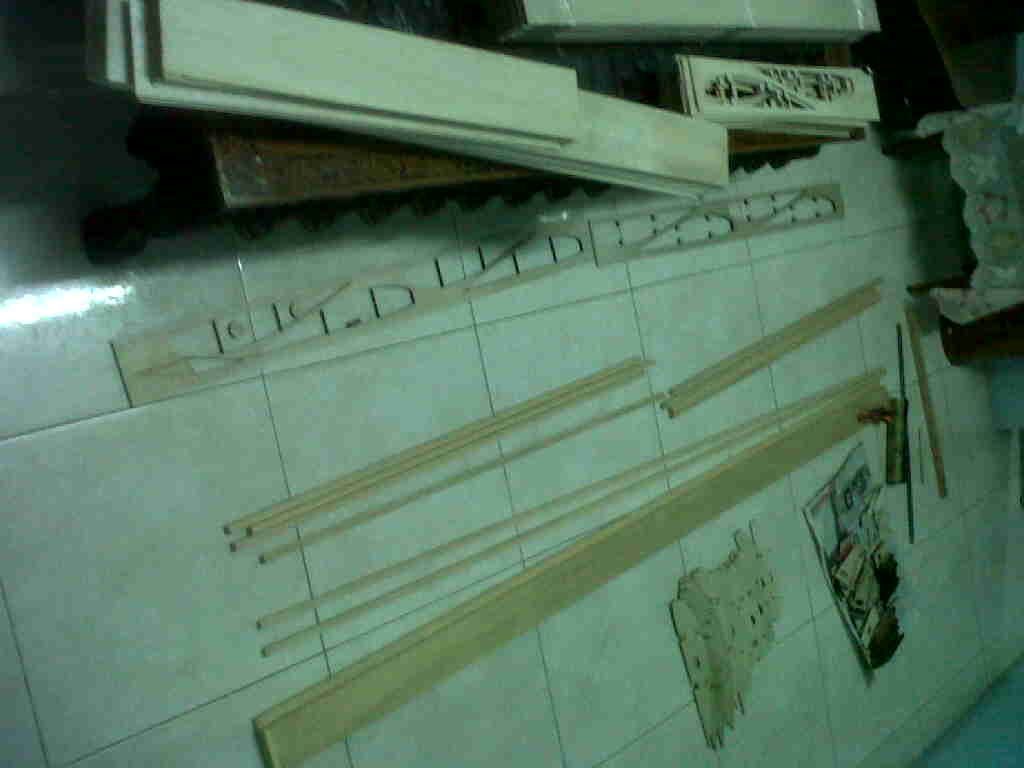

Akhirnya material siap diolah:


Merakit sayap:

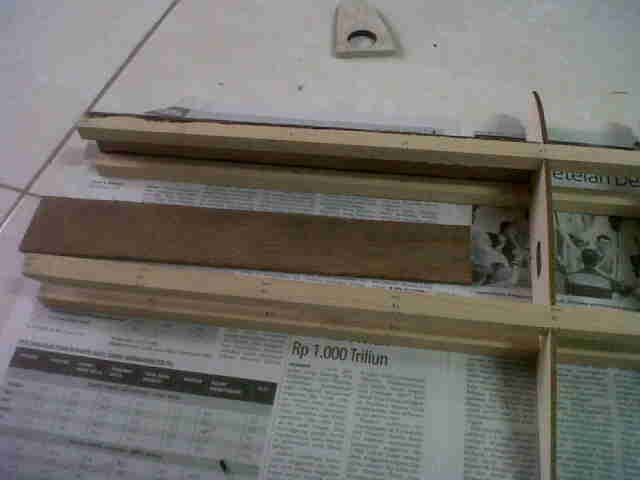

Lem triplek ke spar atas dan spar bawah untuk masukin batang wing jointer pakai epoxy dextone:

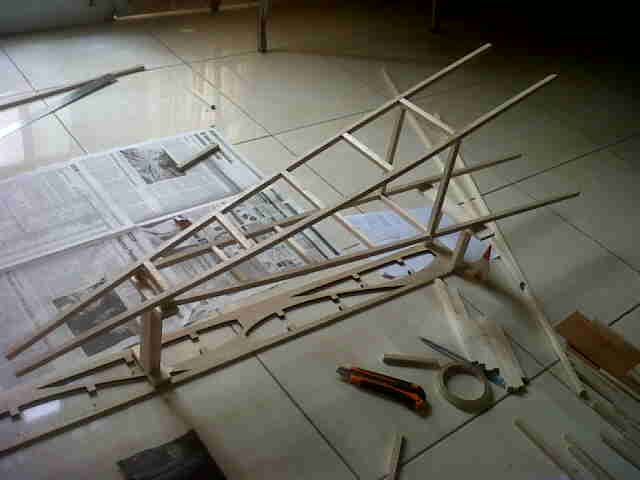

Merakit fuselage belakang

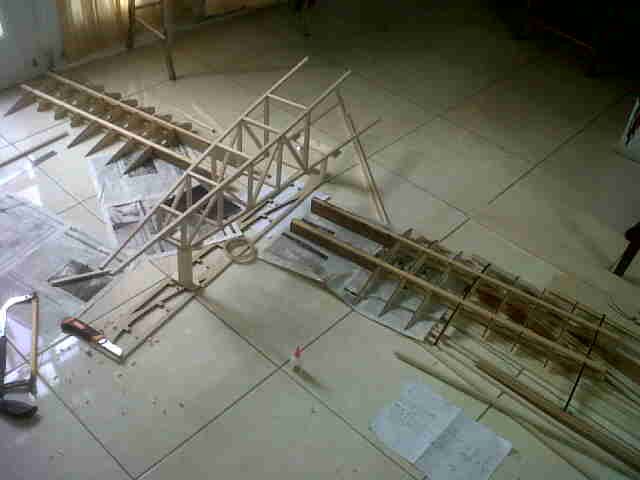

Hasil pekerjaan 2 minggu


Dannnn, pertanyaannya adalah...
1. Sebaiknya Leading edge saya bentuk dulu baru ditempel, atau saya tempel dulu baru dibentuk (pakai amplas)?
2. Saya mau rubah design dudukan engine, karena di design yang ini, baut engine-nya kebawah, padahal saya mau pakai engine gasoline 35cc, DLE 35RA yang bautnya ke belakang (ke firewall). Ada contohnya ga ya? apakah triplek 5cm tahan untuk menggendong DLE 35RA?

Newbie mohon bantuannya ya para suhu...
Salam Gaero

[hilmiskydiver]

wuih gede amir....
ijin monitor om...sangat menginspirasi

[satrioarie]

Ijin ikut menyimak aja deh om...belum berani kasih masukan..blom pengalaman bikin yg segede ini....hehehe

[Abdinik]

gambarnya gak muncul om...

[itwilly]

wah kayaknya bikin pesawat gaban nih.................

ikut monitor ah................

[justinus]

Dannnn, pertanyaannya adalah...
1. Sebaiknya Leading edge saya bentuk dulu baru ditempel, atau saya tempel dulu baru dibentuk (pakai amplas)?
2. Saya mau rubah design dudukan engine, karena di design yang ini, baut engine-nya kebawah, padahal saya mau pakai engine gasoline 35cc, DLE 35RA yang bautnya ke belakang (ke firewall). Ada contohnya ga ya? apakah triplek 5cm tahan untuk menggendong DLE 35RA?

Newbie mohon bantuannya ya para suhu...
Salam Gaero

Coba bantu jawab sebisanya:

1. Leading edge dipasang dulu baru kemudian dibentuk sesuai gambarnya. Buat mal untuk pembentukan leading edge, jadi nanti waktu pemotongan dan penggosokannya bisa di cek bentuk leading edge nya sudah sesuai dg gambar atau belum.

2. Untuk firewall bisa gunakan triplek 6mm aja, (jangan yg 5cm ), kemudian diberi penguat kayu segitiga kanan kiri atas bawahnya.

Moga2 membantu.

[julescrafter]

Semangat om Jerry, yang penting dimulai, soal selesai atau ga nanti lain soal.
Ikut nyimak

[jerrysim]

Dannnn, pertanyaannya adalah...
1. Sebaiknya Leading edge saya bentuk dulu baru ditempel, atau saya tempel dulu baru dibentuk (pakai amplas)?
2. Saya mau rubah design dudukan engine, karena di design yang ini, baut engine-nya kebawah, padahal saya mau pakai engine gasoline 35cc, DLE 35RA yang bautnya ke belakang (ke firewall). Ada contohnya ga ya? apakah triplek 5cm tahan untuk menggendong DLE 35RA?

Newbie mohon bantuannya ya para suhu...
Salam Gaero

Coba bantu jawab sebisanya:

1. Leading edge dipasang dulu baru kemudian dibentuk sesuai gambarnya. Buat mal untuk pembentukan leading edge, jadi nanti waktu pemotongan dan penggosokannya bisa di cek bentuk leading edge nya sudah sesuai dg gambar atau belum.

2. Untuk firewall bisa gunakan triplek 6mm aja, (jangan yg 5cm ), kemudian diberi penguat kayu segitiga kanan kiri atas bawahnya.

Moga2 membantu.

Wuaduh, justru ini masukan yang sangat newbie harapkan.
Terima kasih Om! Thank you master! (menjula-jula 3x ala film kungfu)
1. Baik om, ini juga yang kepikiran sama saya sih... Jadi makin pede melaksanakannya sekarang.
2. Iya sih ya, saya kepikiran triplek tebal, tapi mana ada yang ukuran 5cm ya. hahaha...
Sempat terpikir juga untuk membuat dua lapis triplek 6mm tsb.
Supaya ketebalannya jadi 12mm, atau alternatifnya nanti saya kasih washer kayu ajah seperti yang dilakukan kawan di forum ini.
Karena di forum ini ada yang pernah cerita, dia tambahin washer kayu krn sering terjadi retakan di lubang baut engine mounting ke firewall, sepertinya ukuran engine 30cc dan firewall nya triplek 6mm deh.
Tadi saya cari-cari tadi ga ketemu postingannya dimana...

Ijin ikut menyimak aja deh om...belum berani kasih masukan..blom pengalaman bikin yg segede ini....hehehe

Silakan om, sama saya juga masih belajar kok. Hehehe...

wuih gede amir....
ijin monitor om...sangat menginspirasi

terima kasih om, ngga ah, ini mah masih kecil, di forum ini aja banyak yang lebih gede lho. Tapi senang deh kalo bisa menginspirasi, ini memang rada nekad.

Semangat om Jerry, yang penting dimulai, soal selesai atau ga nanti lain soal.
Ikut nyimak

Iyaa, makasih yaaa...

Buat teman-teman yang monitor, silakan, mohon sarannya juga yah... Trims.

[justinus]

2. Iya sih ya, saya kepikiran triplek tebal, tapi mana ada yang ukuran 5cm ya. hahaha...
Sempat terpikir juga untuk membuat dua lapis triplek 6mm tsb.
Supaya ketebalannya jadi 12mm, atau alternatifnya nanti saya kasih washer kayu ajah seperti yang dilakukan kawan di forum ini.
Karena di forum ini ada yang pernah cerita, dia tambahin washer kayu krn sering terjadi retakan di lubang baut engine mounting ke firewall, sepertinya ukuran engine 30cc dan firewall nya triplek 6mm deh.
Tadi saya cari-cari tadi ga ketemu postingannya dimana...

Ketebalan triplek bukan jaminan, tapi juga kekuatan dan kekerasan kayunya juga mempengaruhi. Ada triplek yg penyet waktu mesin bergetar. Cari triplek yang berkwalitas, tidak mudah penyet.

Sebagai ilustrasi, engine gasoline 170cc menggunakan firewall triplek 10~12mm, tapi memang tripleknya sangat keras. Kalau engine 30~50cc biasanya menggunakan firewall 6mm.

[KBSantoso]

Alternatif pakai kayu ramin yg 3mm didobel silang uratnya. Kalo tripleks cari yang tripleks sungkai agak keras itu bahannya. Kalo ragu dilaminasi pakai fiberglass cloth yg 200gr atau carbon cloth sekalian kalo ada.
