Topik ini enggak bermaksud untuk mencontek suatu produk yg udah jadi, tapi lebih ke mencontoh dari pesawat realnya menjadi pesawat model r/c dari 3 view drawing yg tersedia dan dibuat berdasarkan bahan2,teknik2 dan trik2 yg sudah kita ketahui bersama.

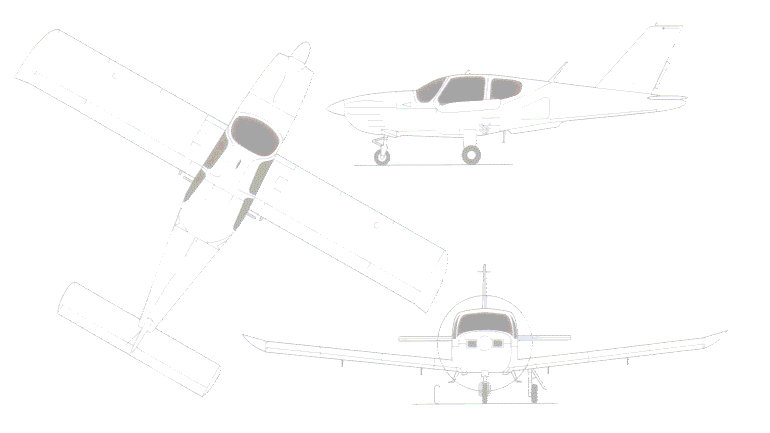

3 view drawingnya
ini TB20 Trinidad

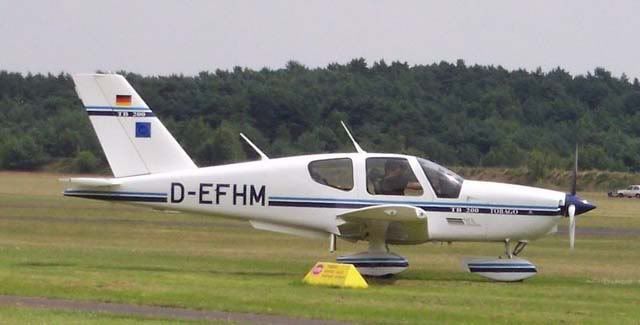

ini TB200 Tobago
Keduanya memakai nama tempat/negara di Afrika
Bahan:
1.Wing/tail : Polyfoam
2. Fuse Polyfoam dan styrofoam/foamblock utk former fuse
utk ancer2 ukuran :
1. Wingspan : 90 ~ 100 cm
2. Wing Chord : 15 ~ 17 cm
3. Fuse length : 70 ~ 80 cm
4. Target AUW : 400~500 gr
5. Wing loading : 37~42 gr/dm2
Power :
1.Lipo 2 sel/1000~1600mAh
2. Motor B/L 2408/2409/2410 yg murmer
Airfoil
1. Flat bottom utk motor 2410 dg prop 10x4,7
2. Simetris utk motor 2409 dg prop 8x4
3. Semi simteris utk motor 2408 dg prop 9x3,8 atau 9x4,7
Landing gear :
Tricycle (kalo bisa sih steerable nosewheel homemade he he he he)
Kalo ada masukan lain lagi, silahkan
Catatan : lama pembuatan terserah aja..
