..ALAT BANTU ELEKTRIK FLYER................

Post by NF » 29 Jul 2008, 15:14

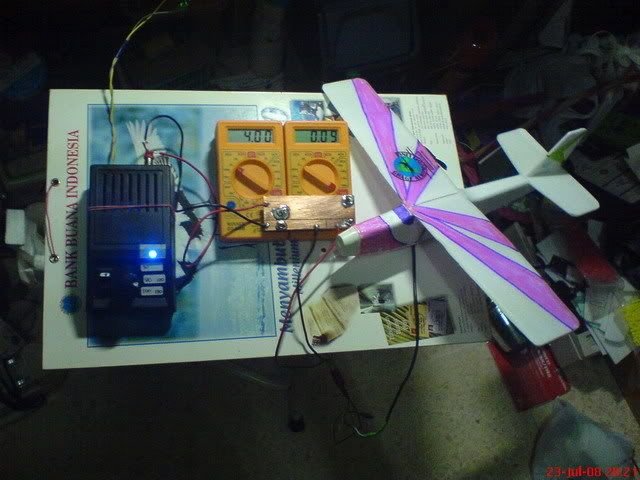

..........untuk temen temen pecinta elektrik flyer..., alat ini mungkin cukup membantu........
terbuat dari 2 unit digital multi meter ( DMM ) yang dikoneksikan sebagai volt meter dan ampere meter dgn max 8 A................

Post by NF » 29 Jul 2008, 15:20

testing untuk checking arus dan voltasi charger buatan sendiri............................

tampak volt dan amper waktu charging si IMOET...........

Post by **iwan21** » 29 Jul 2008, 16:00

wah, kalo si DMM murah sih mau juga buat test bench test motor, sayangnya saya cuman punya DMM merk Fluke sebiji..kemahalan kalo mesti beli satu lagi..hiks...

Post by **oyon** » 29 Jul 2008, 19:15

Boleh minta schematic wiring diagram nya pak ? trims

Post by **coyo** » 02 Aug 2008, 10:25

sy pake DMM murmer DT-830B yg warna hitam, pernah jalur tembaga yg buat ngukur arus putus. Trus sy sambung pake kawat yg agak tebal.
Hasilnya pernah sy pake untuk ngukur sampe 16A masih ok2 aza, tapi gak tau setelah di-repair pake kawat masih valid gak yah?

Post by NF » 02 Aug 2008, 12:54

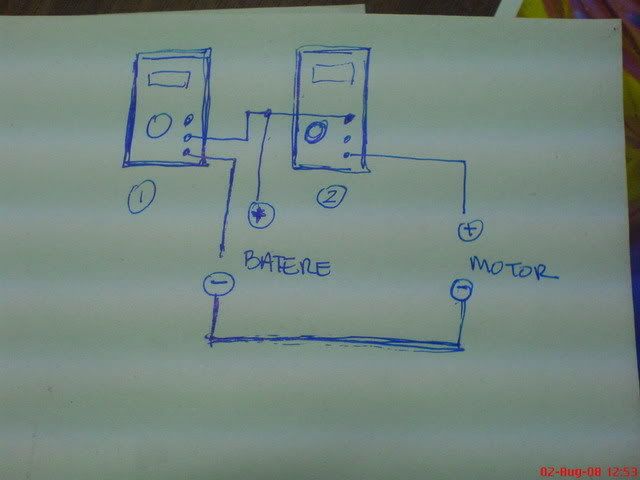

skema wiring diagram simpel............

dmm 1 diset pada voltasi 20 vdc dan dmm 2 di set pada 10 amper...

Post by **Ravenchan** » 02 Aug 2008, 19:47

pak NF apakah bisa untuk mengukur arus keluaran saat motor dihidupkan?

Nasrul · Post by **Nasrul** » 03 Aug 2008, 13:31

Ravenchan wrote:pak NF apakah bisa untuk mengukur arus keluaran saat motor dihidupkan?

kalau di lihat dari rangkaian, jika di on-kan motor automatis nyala... karena ada powernya.. jadi ukuran yang di baca di multitester adalah ukuran saat motor nyala... apakah begitu @NF.....

Post by **coyo** » 04 Aug 2008, 07:45

mungkin maksudnya ke ESC, bukan langsung ke motor

Post by NF » 04 Aug 2008, 12:18

bisa............,asal ga lebih dari 10 A...................
saya juga sudah coba dari batere , meter dan esc brush motor.........
