Wayang Foam GedE.....

Post by MrDoms »

Mabok juga nih ngeliat wayang2 rekan Cibinonk......

Sebelum naik kelas buat nyaingin suhu2 Cibinonk terlebih eyang 7 Jamban, panas rasanya dan perlu bikin pesawat latih dulu yang tahan banting buat latihan... hehehe... Dari beberapa plan2 gratisan, saya coba untuk rangkum dan di perbesar sekalanya... kalau nanti bentuknya nggak karuan saya sudah siap menerima kritikan apalagi dari eyang 7J hehehe... Kalau dibilang katana eh kok nggak mirip... semoga saja bisa terbang... hik.. hik..

Namanya belum tau urusan belakang lah... ntar kalau Kam Bing dah jelas kalah sama Den Cow hehehe... Yang jelas pesawat ini di dedikasikan untuk Grage member lah... dan semoga saya tidak selingkuh (mana EDF dah datang lagi... hik... hik..) hehehe

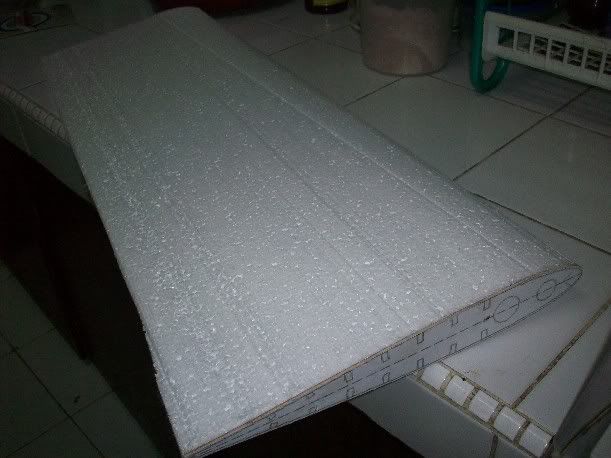

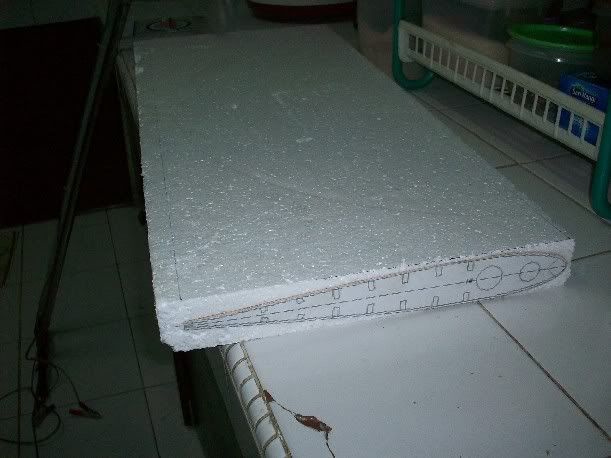

OK guys.... mulai dari motong foam dengan hot wire mengikuti bentuk air foil yang sudah dicetak di papan triplek (target WS 160 cm dengan cord 32 cm tidak termasuk aileronnya)
Last edited by MrDoms on 24 Oct 2008, 08:35, edited 1 time in total.
Top
User avatar
beta_james
Chief Master Sergeant
Chief Master Sergeant
Posts: 798
Joined: 03 Apr 2007, 00:31
Location: Jakarta

Post by beta_james »

Setelah menerawang di 7 gunung 7 sungai dan 7 jamban saya melihat bentuk airfoilnya kurang besar Om........, klo boleh tau berapa ketebalan airfoilnya Om.....
Top
User avatar
MrDoms
Second Lieutenant
Second Lieutenant
Posts: 1078
Joined: 18 Jan 2007, 13:50
Location: Pekanbaru

Post by MrDoms »

karena rencana WS 160, buat memudahkan transportnya wing dibuat dengan sistim lepasable. Dan mengingat pesawat ini untuk belajar wing spar (joran pancing/carbon tube) juga di tambahkan untuk penguat.

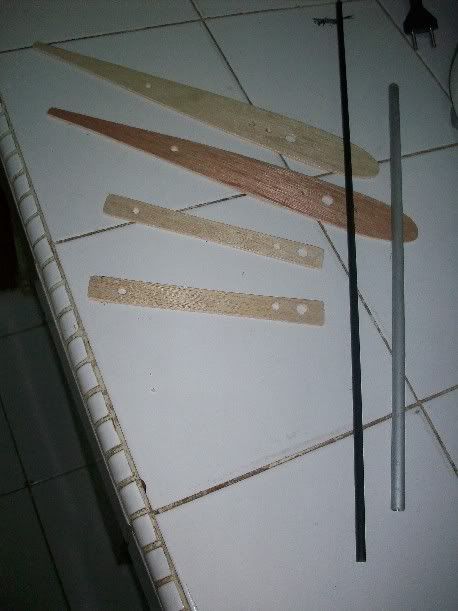

Sebagai support untuk lepasable system, saya pakai aluminum sebagai main tube dan carbon tube untuk tambahan. Tube tersebut di sanggah dengan papan triplek seperti gambar dibawah. Kesulitan dalam hal ini ada pada alignment wing kiri dan kanan.... mesti presisi

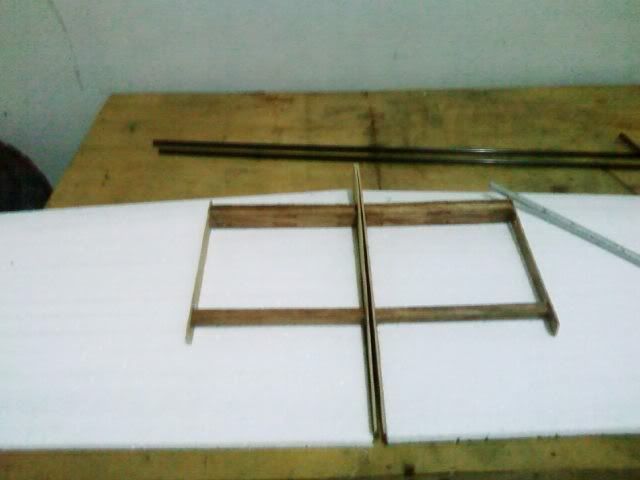

Diposisikan pada wing, dan kemudian wing di grove (diukir) buat memasukkan penyangga tube tersebut dan juga wing sparnya. Maaf fotonya nggak detail karena step2 pekerjaan just from the air... hehehe...
kemudian dilem dengan lem putih, dan ditutup lagi dengan irisan foam agar penyangga tube tersebut tidak kelihatan
Top
User avatar
MrDoms
Second Lieutenant
Second Lieutenant
Posts: 1078
Joined: 18 Jan 2007, 13:50
Location: Pekanbaru

Post by MrDoms »

beta_james wrote:Setelah menerawang di 7 gunung 7 sungai dan 7 jamban saya melihat bentuk airfoilnya kurang besar Om........, klo boleh tau berapa ketebalan airfoilnya Om.....


saya juga mikir gitu om... karena kalau saya perhatikan wayang nya eyang 7J airfoilnya kok montok gitu... cuman saya nggak dapat bentuk airfoil yang bener untuk 3D, jadi saya print saja bentuk airfoil simetris yang ada dari internet....

tebalnya 4.5 cm om
Top
User avatar
MrDoms
Second Lieutenant
Second Lieutenant
Posts: 1078
Joined: 18 Jan 2007, 13:50
Location: Pekanbaru

Post by MrDoms »

lanjooooottt...

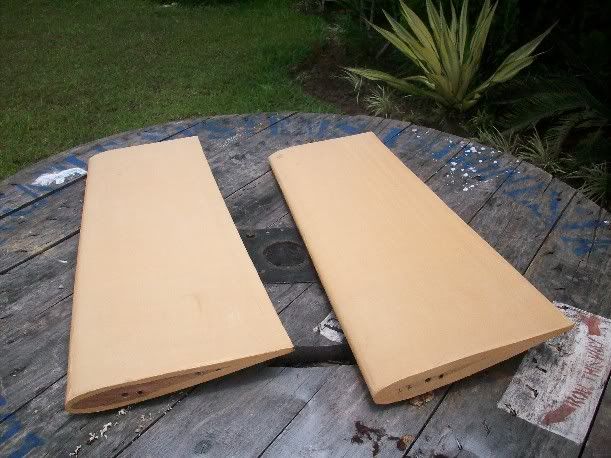

Setelah proses pengeleman penyanggah tube dan wing spar kering... seperti kebiasaan wing saya lapis lagi dengan kertas kraft dan setelah itu dioles lagi permukaan luarnya dengan lemputih... biar keras abis hehehe...

terus dijemur sampai kering
Top
User avatar
MrDoms
Second Lieutenant
Second Lieutenant
Posts: 1078
Joined: 18 Jan 2007, 13:50
Location: Pekanbaru

Post by MrDoms »

Berhubung masih bingung mau pakai elektrik atau enjin... saya pikir perlu juga wing di lapis lagi, untuk ini saya pakai stiker lembaran yang dijual di aksesori mobil... biar rapi perlu disetrika atau hairdrier (teknik om Atari 7Up....)

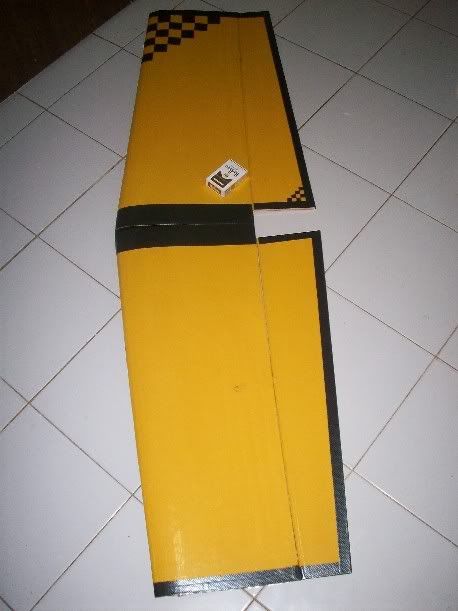

hasilnya.... whalaa...

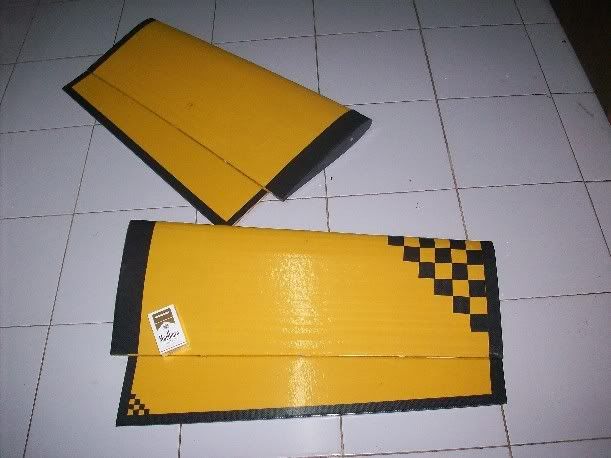

gini dia lepasable.... hehehe

berita buruknya... berat wingnya saja dah nyenggol 800 gr.... matik aku... hik.. hik..
Top
User avatar
beta_james
Chief Master Sergeant
Chief Master Sergeant
Posts: 798
Joined: 03 Apr 2007, 00:31
Location: Jakarta

Post by beta_james »

kurang Om........klo dilihat dari panjang wingspannya minimal 8 cm Om........... Met mencoba ya Om.....
Top
User avatar
MrDoms
Second Lieutenant
Second Lieutenant
Posts: 1078
Joined: 18 Jan 2007, 13:50
Location: Pekanbaru

Post by MrDoms »

Untuk mengejar target berat body <1500 gr sepertinya fuse, elevator, dan stab tidak bisa dilapis pakai stiker lembaran... mungkin hanya dilapis kertas kraft saja dan dicat pakai pilox....

elektrik motor 42-60 500kv, ESC 60A, prop 14x7, dan batre gede 6S dah diorder... kalau nanti mesti pakai enjin.. OS 50SX tinggal copot saja dari masteng.. pekerjaan bodi di hold dulu sampai motor elektrik sampai biar tau size aktual dan mounting systemnya..

Mau nanya juga nih... kalau pakai servo kecil HTX900 torque 1.5 kg kuat nggak ya (aileron 2, rud 1, dan stab 1)??
Top
User avatar
MrDoms
Second Lieutenant
Second Lieutenant
Posts: 1078
Joined: 18 Jan 2007, 13:50
Location: Pekanbaru

Post by MrDoms »

beta_james wrote:kurang Om........klo dilihat dari panjang wingspannya minimal 8 cm Om........... Met mencoba ya Om.....


orangnya dah pingsan om... hik.. hik..
Top
User avatar
Ary
Master Sergeant
Master Sergeant
Posts: 499
Joined: 16 Feb 2007, 21:10
Location: Bali

Post by Ary »

Waduh mantap ni Om Doms tahu2 sdh bikin pes 3D......

kebetulan hari ini sy juga lg ngopi pes magic 3D milik teman ,
kalau lain kali pengin airfoil pes yg gemuk, bisa sy copy kan dr pes magic ini Om...

Untuk servo yg lebih kuat dr HXT tsb , bisa dipertimbangkan GWS HPX yg seri F Om, berat 19gr torsi 3.5kg speed 0.07
