homemade telemetri

[aan]

tadinya mau bikin osd, karena ada komponen yang belum dapet, akhirnya bikin telemetri aja dulu deh.
sistemnya sama persis kayak radio modem. prototipe baru masukin 3 parameter, voltase baterry pesawat, v bat video sender, dan kuat signal remot. kalau datanya bersih, bagus rencana mau pasang gps, di bawah kita bisa masukin data gps ke google earth,jadi deh uav .tentu kalo pasang sensor2 lain, kita bisa ambil datanya ke laptop (ini dia kelebihannya dibanding osd). sayang minggu kemaren hasilnya belum memuaskan karena banyak noise saat mengudara,anyway ini dia sedikit dokumetasinya:

modul di pesawat: adc, dll pake atmega 8:


taping rssi dari ic di rx:

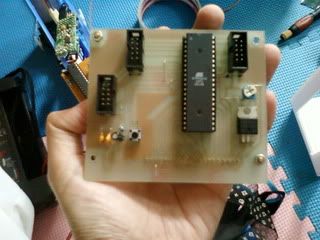

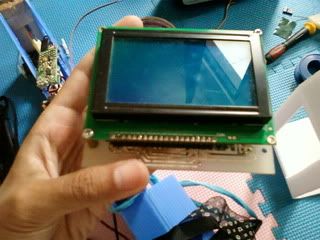

lcd buat view data: graphic lcd + atmega 32:



tes dalam volt:

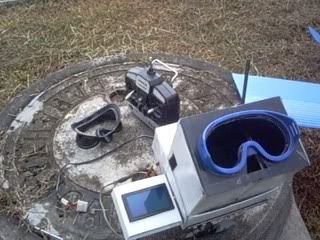

ke lapang lupa bawa tripod.... :


saat terbang di jarak kira2 500 meter:

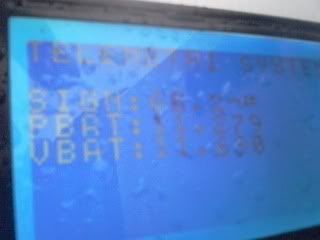

terbaca :
telemetri system
sign: 66.%
pbat: 11.279 (volt)
vbat: 11.630 (volt)

PR besar... gimana caranya ngilangin noise , ada ide teman-teman???

[rachmatjeny]

in baru canggih....

[iwan21]

Noisenya udah bisa dikira2 dari mana?
Kalo di pesawat sendiri yg sumber noise itu :
1. ESC atau BEC
2. Motor.
(Saya alamin saat pasang mini kamera dg posisi didepan. deket ESC dan motor hasil videonya goyang2, begitu kamera digeser ke belakang, hasil video gak goyang2))

[aan]

Noisenya udah bisa dikira2 dari mana?
Kalo di pesawat sendiri yg sumber noise itu :
1. ESC atau BEC
2. Motor.
(Saya alamin saat pasang mini kamera dg posisi didepan. deket ESC dan motor hasil videonya goyang2, begitu kamera digeser ke belakang, hasil video gak goyang2))

noisenya tiba2 muncul tiba2 hilang pak. kalo pas kena angin besar/ throttle gede, makin menjadi2. memang posisi batre pesawat pas di bawahnya video sender sih. mesti di pindah kali ya, CG nya robah lagi deh . kalo di speaker kedengeran pas kena noise gambarnya mbrebet, suaranya brsss.... ini bikin data nya jadi korupt.

[NF]

...mungkin overload dari mic juga bisa ngaco , coba kabel kabel di beri ferrite balun filter

[aan]

...mungkin overload dari mic juga bisa ngaco , coba kabel kabel di beri ferrite balun filter

maksudnya output dari mic terlalu besar pak?

[Kang Dadan]

Ya ampuuun,,,alat apalagi ni mas fif?
klo dah sukses coba pasang dipesawat puput ya

[aan]

Ya ampuuun,,,alat apalagi ni mas fif?
klo dah sukses coba pasang dipesawat puput ya

hehe kalo di puput pake engine mah ga kuaattt.... terlalu banyak getaran... noisnya juga ga ketulungan...

[rachmatjeny]

Noisenya udah bisa dikira2 dari mana?
Kalo di pesawat sendiri yg sumber noise itu :
1. ESC atau BEC
2. Motor.
(Saya alamin saat pasang mini kamera dg posisi didepan. deket ESC dan motor hasil videonya goyang2, begitu kamera digeser ke belakang, hasil video gak goyang2))

noisenya tiba2 muncul tiba2 hilang pak. kalo pas kena angin besar/ throttle gede, makin menjadi2. memang posisi batre pesawat pas di bawahnya video sender sih. mesti di pindah kali ya, CG nya robah lagi deh . kalo di speaker kedengeran pas kena noise gambarnya mbrebet, suaranya brsss.... ini bikin data nya jadi korupt.

ini maksudnya noise pengiriman data ya?
data di kirim melalui mic video sender?

trus modulasinya pake apa?

[Kang Dadan]

Ya ampuuun,,,alat apalagi ni mas fif?
klo dah sukses coba pasang dipesawat puput ya

hehe kalo di puput pake engine mah ga kuaattt.... terlalu banyak getaran... noisnya juga ga ketulungan...

o iya ya,,,,kemaren juga blom terlalu sukses
