[Homemade] Individual/Paralel Charger untuk Battery Lipo

[ajo.naim]

Bisakah konsep berikut di aplikasikan buat Lipo ?



Idenya bahwa masing-masing sel Lipo di isi oleh charger independent. Dibandingkan dengan charger konvensional (mengisi secara seri masing2 sel LiPo), masing2 sel Lipo terisi konstan 4.2 V sehingga aman dari kemungkinan over charging jika salah satu sel ada yang defect. Hasil akhirnya adalah semua Sel terisi penuh sama halnya jika pakai charger balancer.

Untuk trafo paling enak sebenarnya jika ada output sekundernya 3 x 12V, atau dipesan khusus ke tukang gulung dinamo/trafo.

Jika untuk 2 sel paling gampang pakai trafo yang ada CT nya, terminal CT nya dimodif, dengan memutus 2 kawatnya dan putusan tersebut diterminalkan kembali, jadi output sekundernya adalah 2 x 12V

[ajo.naim]

Saya masih order konektor balancenya yang buat dipasang di PCB pak, ordernya dari online shop luar,
kebetulan LHS dan juga UH nggak ada konektor nya, mungkin di glodok ada barangkali namanya JST-XH Male 3 pin (2sel) dan 4 pin (3 sel).

Teoritisnya seharusnya lebih aman buat battery dibanding kita mencharger langsung secara seri pakai 8,4V atau 12,6V.

Konsep ini sudah saya posting juga di rcgroups, dan comment dari pakar2 disana ini bisa diaplikasikan.

Konsep paralel charger yang sama juga bisa dilihat sbb :

Charger tunggal untuk 1 sel


Charger cascade untuk 2 sel (2 charger diatas digabung)


Lebih detail lihat di : http://homepages.paradise.net.nz/bhabbott/lion.html

[Ary]

Ini sepertinya cara yg paling simple untuk home made charger dan aman karena masing2 sell dicharge sendiri2 sehingga peaknya tdk saling mempengaruhi antar sellnya. ini paling sip kalau lipo tsb dalam pemakaiannya dipesawat menggunakan ESC hobbywing yg ada konektor sell discharge monitoringnya,
wuih sip , ngecharge aman discharge jg aman ...

Untuk skema diatas VR1 itu untuk ngeset voltnya ya pak AN ?

BTW dipasar genteng sby sy menemukan yg jual konektornya ada untuk 2sell 3sell 4sell...dan ada juga
yg menerima pesanan gulung trafo sesuai permintaan...namanya eltra..

[ajo.naim]

@P' Ary
Di skema diatas VR1 untuk mengatur tegangan keluaran.
Detail lengkap ada di link diatas.
http://homepages.paradise.net.nz/bhabbott/lion.html

Kalau yang sudah saya buat adalah pakai skema dari :
http://shdesigns.dyndns.org/lionchg.html

Kalau konektor dan tukang gulung trafo sudah ada bisa lebih cepat bikin prototypenya P' Ary, sayang saya di Pekanbaru bukan di Surabaya.

Di pasar genteng itu nama konektornya apa P' Ary,
sekalian kalau ada alamat /telepon Eltra tsb Pak ?

[Ratno]

pak Ajo.. output voltage pada charger board nya berapa ya...
dan apakah bisa menggunakan ic regulator ,seperti LM 7805 dan LM 7905
klo bisa lantas untuk sel yang ke 3 nya pake apa ??pak klo ada kasih detail wiring diagramnya ya pak . makasih pak Ajo...YANG BAIK....

[iwan21]

Pak Ratno, regulatroobaiknya pake LM-3117 yg bisa diset sebagai current regulator seperti yg dilink dari om Ajo (shdesings)...kalo seri 78xx enggak bisa sebagai current regulator karena itu voltage regulator

[ajo.naim]

@P' Ratno,
Regulator ser 78xx tidak bisa dipakai karena tegangan outputnya sudah fixed sesuai nilai xx nya, sedangkan untuk battery Lipo tegangan pengisian per charger sangat sensitif di nilai 4.2V/sel.

Jika memakai skema yang saya posting diatas (yang pakai regulator zener TL431), untuk trafo bisa dimodifikasi sebagai berikut :

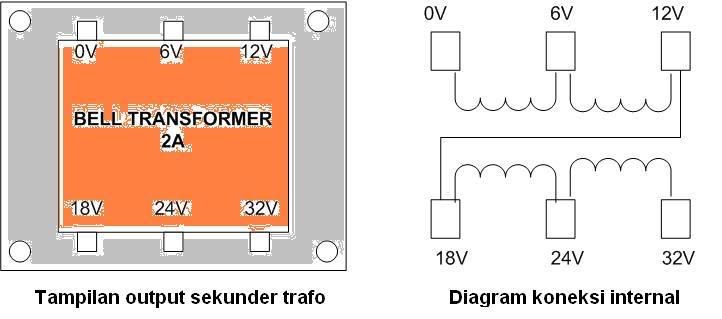

Gambar Trafo sebelum dimodifikasi dan skema internalnya.


Setelah kertas/cover sekunder trafo dikupas, gulungan kawat di 6V, 12V, 18V dan 24V diputus dari terminal, sehingga dari masing-masing point tersebut akan ada 8 potongan kabel gulungan.



Masing-masing kabel tersebut disambung dengan kabel yang berbeda untuk memudahkan identifikasi output kabel, sehingga didapatkan 3 atau 4 tegangan sekunder dengan output masing-masing 6V.

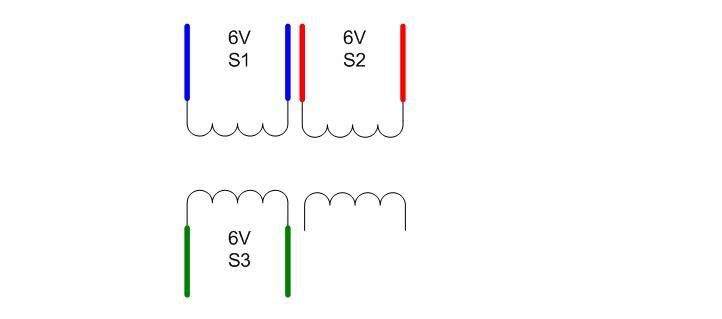

Digambar berikut, 3x6V sekunder diambil dari :
- 0V-6V (S1)
- potongan 6V - potongan 12V (S2)
- potongan 18V - potongan 24V (S3)

note :
sebenarnya masih ada cadangan 1x6v lagi dari potongan 12V - potongan 18V, (jika diperlukan untuk charger 4sel)


3x6V ini cukup untuk charging paralel LiPo 3sel

Selamat mencoba

[Ary]

@P' Ary
Di skema diatas VR1 untuk mengatur tegangan keluaran.
Detail lengkap ada di link diatas.
http://homepages.paradise.net.nz/bhabbott/lion.html

Kalau yang sudah saya buat adalah pakai skema dari :
http://shdesigns.dyndns.org/lionchg.html

Kalau konektor dan tukang gulung trafo sudah ada bisa lebih cepat bikin prototypenya P' Ary, sayang saya di Pekanbaru bukan di Surabaya.

Di pasar genteng itu nama konektornya apa P' Ary,
sekalian kalau ada alamat /telepon Eltra tsb Pak ?

Kalau nama konektornya saya tdk tahu pak,waktu beli saya bawa lipo nya tinggal beli pasangannya,harganya rp 3000 sepasang.
untuk eltra tlp nya 0315350518 dgn pak tanto...

[Ratno]

lhaa..ini sy baru mudheng, pak Ajo, PAK Iwan... terima kasih pak atas penjelasan yg sangat jelas. dan wah... mudah2an lipo sy bisa menjadi panjang umur....
sy terinspirasi dg ini http://hobby_elec.piclist.com/e_car2.htm
http://hobby_elec.piclist.com/e_car2_1.htm
disini 78xx bisa tuk control current .
dan apakah ini bisa di aplikasikan tuk charger batt lipo atawa yg lain
